Instrukcja obsługi ostrzałki do łańcuchów Vevor 2002P
Kompletny przewodnik po ostrzałce do łańcuchów Vevor 2002P. Dowiedz się, jak bezpiecznie zamontować urządzenie, ustawić kąt ostrzenia, wymieniać tarczę szlifierską i konserwować sprzęt.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ostrzałka Vevor 2002P służy do precyzyjnego ostrzenia łańcuchów pilarek. Urządzenie wymaga montażu do stołu roboczego i zasilania 120V. str. 1, 9, 19
Najważniejsze czynności
- Montaż do stołu str. 9, 10
- Ustawienie kąta ostrzenia str. 14
- Wymiana tarczy szlifierskiej str. 17, 18
Pierwsze uruchomienie
- Wykonaj testowy bieg jałowy przez co najmniej 30 sekund przed pierwszym użyciem. str. 12, 18
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Wibracje lub hałas
Wyłącz urządzenie i sprawdź, czy tarcza jest dobrze zamocowana i nieuszkodzona.
str. 6, 12, 18Konserwacja i reset
- Czyść otwory wentylacyjne i powierzchnię urządzenia po każdym użyciu. str. 19
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | AC120V 60Hz | Zasilanie | str. 19 |
| Moc | 85W | Moc znamionowa | str. 19 |
| Prędkość | 5000 RPM | Prędkość bez obciążenia | str. 19 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 3, 4, 5, 6

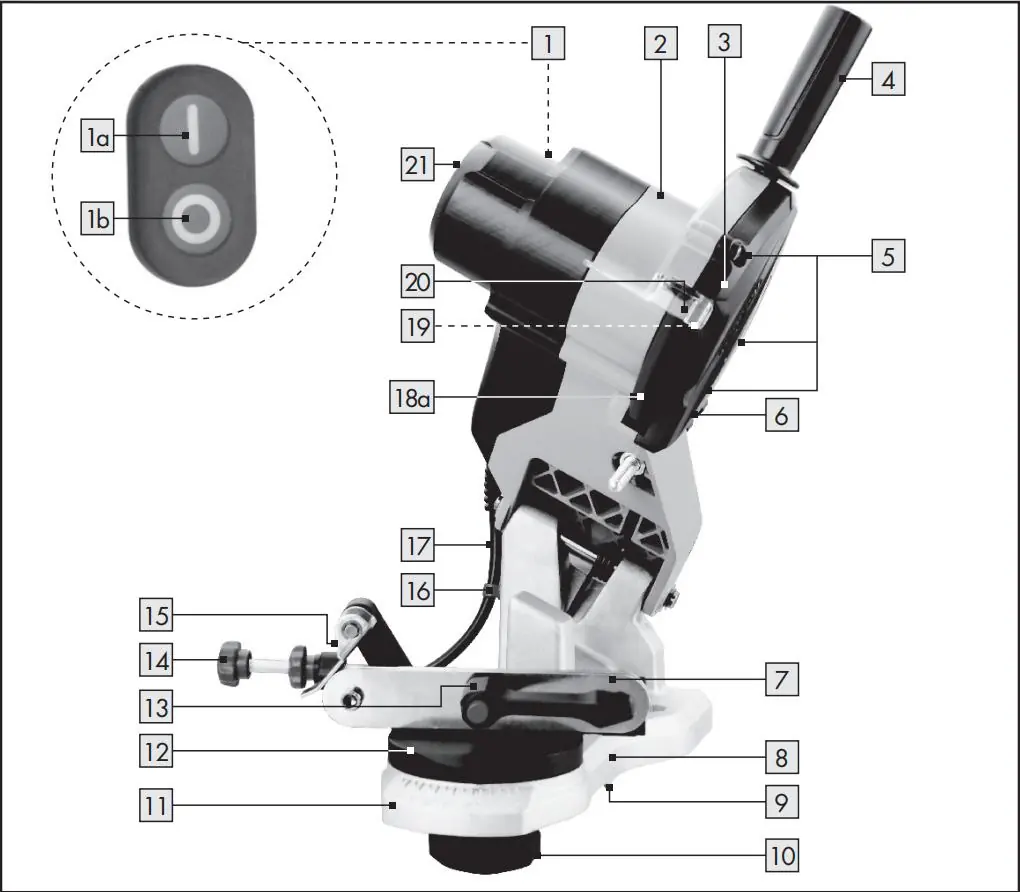

- Opis części str. 7, 8, 9
- Konserwacja str. 16, 17, 18, 19
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

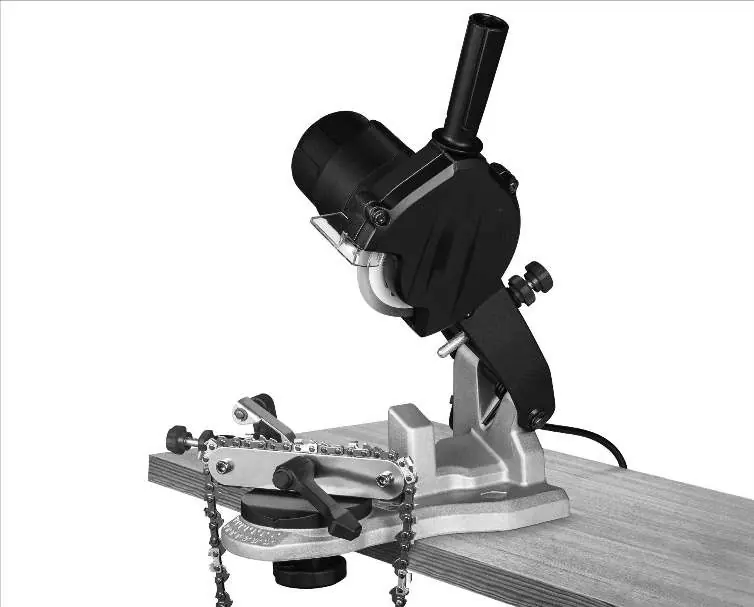

Ostrzałka Vevor 2002P jest przeznaczona wyłącznie do ostrzenia konwencjonalnych łańcuchów pilarek. Urządzenie wymaga zasilania 120V 60Hz. Przed przystąpieniem do pracy należy bezwzględnie założyć okulary ochronne, nauszniki oraz rękawice odporne na przecięcia. Nigdy nie używaj urządzenia do innych celów, takich jak szlifowanie na mokro czy obróbka innych materiałów.
Montaż urządzenia

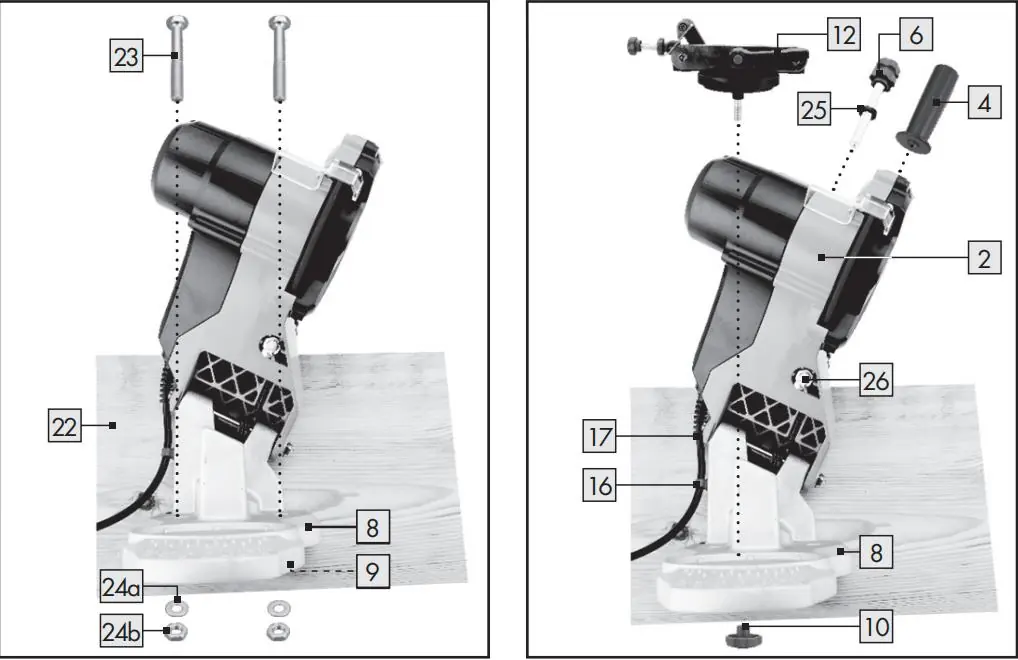

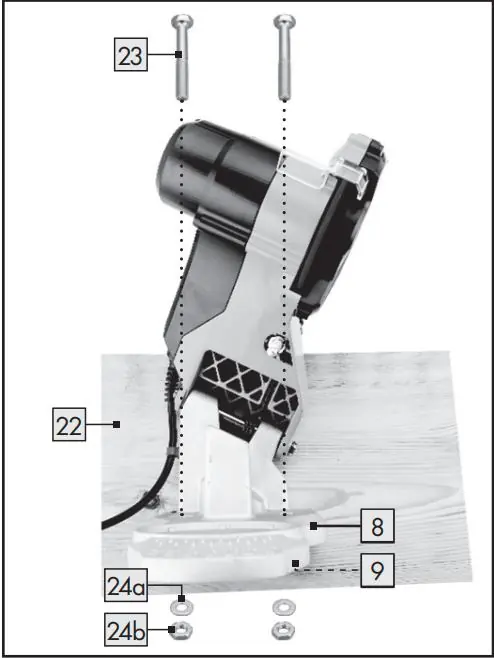

Urządzenie musi być stabilnie zamocowane do stołu roboczego:
- Użyj wycięć (9) w podstawie, aby ustawić urządzenie na krawędzi stołu (22).
- Zaznacz otwory montażowe, zdejmij urządzenie i wywierć otwory w stole.
- Przykręć podstawę (8) do stołu za pomocą dołączonych śrub (23), podkładek (24a) i nakrętek (24b).
- Przykręć uchwyt (4) do głowicy szlifierskiej (2).
- Zamontuj imadło (12) do podstawy (8) i zabezpiecz śrubą blokującą (10).
Obsługa i ostrzenie
Proces ostrzenia wymaga precyzyjnego ustawienia:

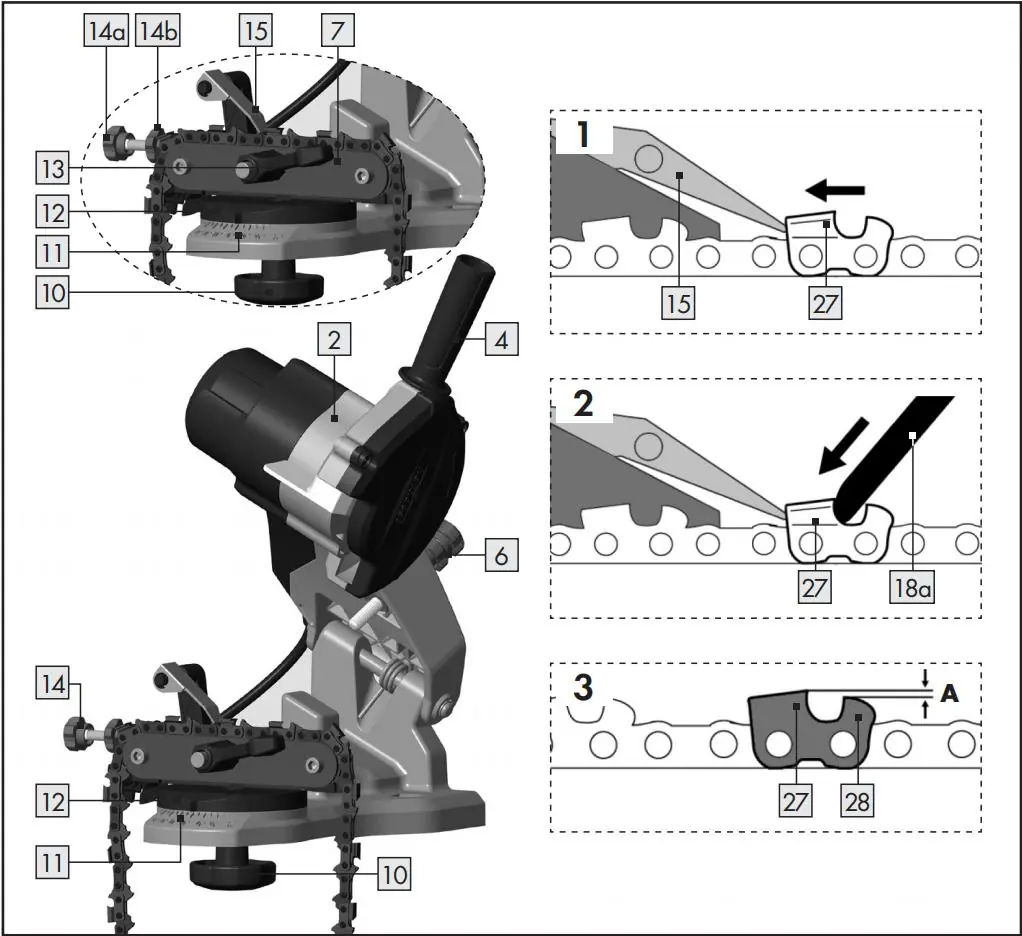

- Wkładanie łańcucha: Otwórz prowadnicę łańcucha za pomocą dźwigni (13). Włóż łańcuch tak, aby krawędzie tnące były skierowane w stronę tarczy (18a).
- Ustawienie kąta: Poluzuj śrubę (10) i ustaw żądany kąt na skali (11), następnie dokręć śrubę.
- Ustawienie ogranicznika: Opuść głowicę (2) i użyj śruby (14a), aby dosunąć ząb do tarczy. Ustaw głębokość za pomocą śruby (6).
- Ostrzenie: Włącz urządzenie, opuść głowicę i wywieraj lekki nacisk na uchwyt. Nie zatrzymuj tarczy siłą.
Konserwacja i wymiana tarczy
Przed każdą konserwacją odłącz urządzenie od zasilania:

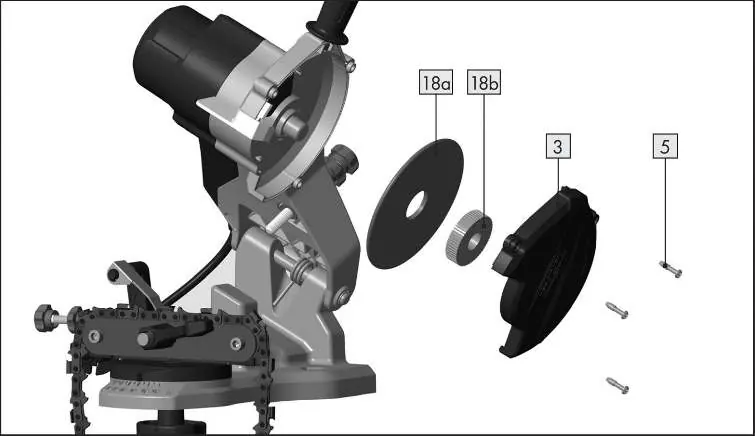

- Wymiana tarczy: Odkręć 3 śruby (5), zdejmij osłonę (3) i odkręć ręcznie nakrętkę (18b). Po wymianie tarczy wykonaj testowy bieg jałowy przez 30 sekund.
- Czyszczenie: Czyść otwory wentylacyjne (21) i powierzchnię urządzenia miękką szczotką. Nie używaj rozpuszczalników ani bieżącej wody.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Wibracje lub nietypowy hałas
Natychmiast wyłącz urządzenie. Sprawdź, czy tarcza jest dobrze zamocowana, nie jest uszkodzona lub czy nie jest niewyważona.
Łańcuch zacina się w prowadnicy
Wyłącz i odłącz urządzenie od prądu, a następnie usuń przyczynę zacięcia.
Tarcza szlifierska pęka
Nigdy nie dokręcaj nakrętki tarczy zbyt mocno. Używaj tylko tarcz o odpowiednich wymiarach i prędkości obrotowej.
Przed użyciem
- Sprawdź, czy napięcie zasilania wynosi 120V.
- Załóż okulary ochronne, nauszniki i rękawice ochronne.
- Upewnij się, że tarcza szlifierska nie jest wyszczerbiona ani pęknięta (sprawdź dźwiękiem metalicznym).
- Sprawdź, czy osłona tarczy jest na swoim miejscu.
- Upewnij się, że urządzenie jest stabilnie przykręcone do stołu.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moc znamionowa
- 85W - pobór mocy urządzenia.
- Prędkość bez obciążenia
- 5000 RPM - prędkość obrotowa tarczy.
Ilustracje i schematy
- Rysunek 1: Pozycjonowanie łańcucha w prowadnicy.
- Rysunek 2: Ustawienie głębokości ostrzenia i kontaktu z tarczą.
- Rysunek 3: Pomiar odległości ogranicznika głębokości (A).
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do łańcuchów pilarek.
- Nie używać do szlifowania innych narzędzi.
- Nie używać tarcz o średnicy otworu innej niż 7/8 cala.
