Instrukcja obsługi zszywacza i gwoździarki akumulatorowej Ozito PXNGS-018

Najważniejsze informacje

Zszywacz i gwoździarka akumulatorowa Ozito PXNGS-018 to narzędzie zasilane akumulatorem 18V, przeznaczone do prac typu DIY. Urządzenie obsługuje zszywki 18 gauge (16-22mm) oraz gwoździe 18 gauge (15-32mm). Przed przystąpieniem do pracy należy upewnić się, że akumulator jest naładowany, a użytkownik posiada okulary ochronne. Narzędzie posiada system bezpieczeństwa, który pozwala na wystrzał tylko wtedy, gdy nosek jest dociśnięty do powierzchni.

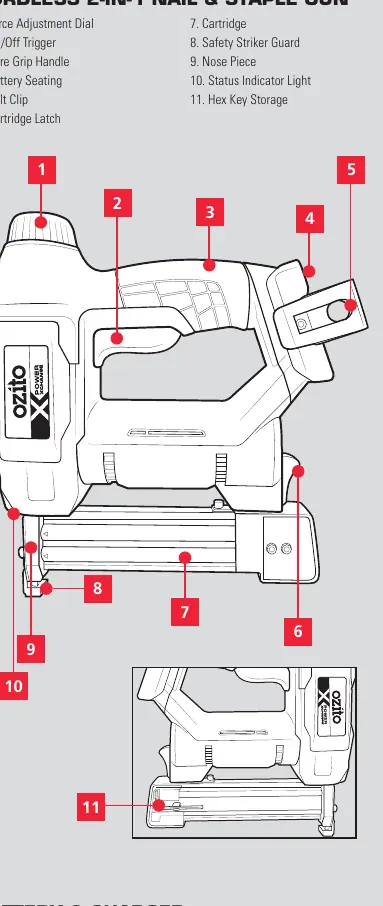

Poznaj swoje urządzenie

Główne elementy narzędzia to:

• Pokrętło regulacji siły (1)
• Spust włącznika (2)
• Uchwyt (3)
• Zatrzask magazynka (6)
• Magazynek (7)
• Osłona zabezpieczająca (8)
• Nosek (9)
• Wskaźnik stanu (10)

Przygotowanie i konfiguracja

Aby zamontować akumulator, wsuń go w podstawę narzędzia, aż usłyszysz kliknięcie. Aby go wyjąć, przytrzymaj przycisk zwalniający i wysuń akumulator. Narzędzie jest kompatybilne z systemem akumulatorów Ozito Power X Change.

Dobór zszywek i gwoździ

Urządzenie wymaga konkretnych materiałów eksploatacyjnych:

• Zszywki: 18 gauge, 16-22mm (typ Narrow Crown). Zastosowanie: tapicerka, izolacja, listwy, rzemiosło.
• Gwoździe: 18 gauge, 15-32mm (typ C1 Brad). Zastosowanie: listwy wykończeniowe, ramki na zdjęcia, prace modelarskie.

Ładowanie magazynka

1. Naciśnij zatrzask magazynka i wysuń suwak magazynka.
2. Włóż rząd zszywek lub gwoździ do otworu za noskiem.
3. Upewnij się, że materiały są wyrównane do odpowiedniego rogu (górny lewy dla zszywek, dolny lewy dla gwoździ).
4. Wsuń suwak magazynka z powrotem, aż zatrzaśnie się na miejscu.

Obsługa urządzenia

System bezpieczeństwa wymaga dwuetapowego działania:

1. Dociśnij nosek narzędzia do powierzchni roboczej (aktywuje to osłonę zabezpieczającą).
2. Naciśnij spust włącznika, aby wystrzelić.

Siłę wbijania można regulować pokrętłem: obrót zgodnie z ruchem wskazówek zegara zwiększa siłę, przeciwnie do ruchu wskazówek zegara – zmniejsza ją. Zawsze testuj ustawienia na materiale odpadowym.

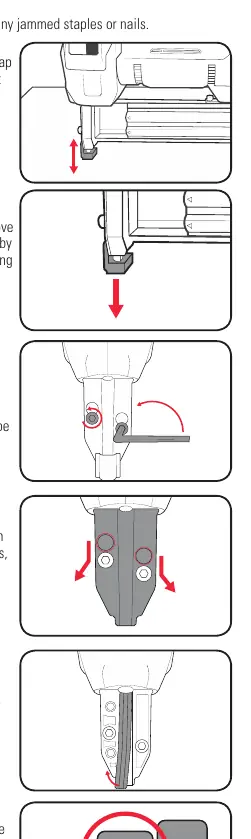

Konserwacja i usuwanie zacięć

W przypadku zacięcia:

1. Wyjmij akumulator.
2. Otwórz magazynek i usuń luźne elementy.
3. Jeśli zacięcie nadal występuje, zdejmij gumową osłonę noska.
4. Użyj klucza imbusowego, aby poluzować śruby noska.
5. Zdejmij płytki noska i usuń zacięte elementy za pomocą szczypiec.
6. Złóż urządzenie w odwrotnej kolejności, upewniając się, że podkładki sprężynujące są na swoim miejscu.

Bezpieczeństwo

Zawsze używaj obu rąk podczas pracy. Nie kieruj narzędzia w stronę ludzi ani zwierząt. Nie używaj narzędzia do mocowania kabli elektrycznych. Przechowuj w suchym, niedostępnym dla dzieci miejscu.
