Instrukcja obsługi wzmacniacza gitarowego Peavey Classic 20 MH & 112 Combo

Kompletny przewodnik po obsłudze wzmacniaczy lampowych Peavey Classic 20 MH oraz 112 Combo. Dowiedz się, jak poprawnie uruchomić urządzenie, korzystać z tłumika mocy, pętli efektów, wyjścia USB oraz jak interpretować wskaźniki stanu lamp...

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Peavey Classic 20 MH i 112 Combo to lampowe wzmacniacze gitarowe o mocy 20W. Posiadają dwa kanały, wbudowany tłumik mocy (20W/5W/1W), pętlę efektów, wyjście USB oraz symulację mikrofonu MSDI. str. 2

Najważniejsze czynności

Procedura uruchamiania: Włącz POWER, odczekaj 1 minutę, włącz STANDBY. str. 4
Wymiana lamp: Wymaga ponownego biasowania przez wykwalifikowanego technika. str. 7

Pierwsze uruchomienie

Ustaw oba przełączniki w pozycji 'down', włącz POWER, odczekaj 1 minutę, włącz STANDBY. str. 4

Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

LED T.S.I. świeci na czerwono

Oznacza problem z lampą (under/over current). Wyłącz wzmacniacz, odczekaj chwilę. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

str. 3, 4

Konserwacja i reset

Wymiana bezpiecznika: Tylko przy odłączonym kablu zasilającym, na identyczny typ. str. 5

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Moc	20W (z tłumikiem 5W, 1W)	Moc wyjściowa RMS	str. 8
Lampy	2x EL84, 3x 12AX7/ECC83	Zestaw lamp	str. 8

Gdzie szukać w PDF

Panel przedni str. 3
Panel tylny str. 5

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 4

Strona 5

Najważniejsze informacje

Wzmacniacze Peavey Classic 20 MH oraz 112 Combo to w pełni lampowe konstrukcje gitarowe. Przed rozpoczęciem użytkowania należy upewnić się, że przełącznik napięcia (Voltage Selector) na tylnym panelu jest ustawiony zgodnie z lokalną siecią elektryczną. Urządzenie wymaga odpowiedniej wentylacji – należy zapewnić co najmniej 2 cale (ok. 5 cm) wolnej przestrzeni wokół otworów wentylacyjnych.

Procedura uruchamiania

Aby zapewnić długą żywotność lamp, należy przestrzegać następującej kolejności:

Upewnij się, że oba przełączniki (POWER i STANDBY) są w pozycji wyłączonej (dół).
Włącz przełącznik POWER i odczekaj co najmniej 1 minutę, aż lampy się rozgrzeją.
Włącz przełącznik STANDBY.
Podczas krótkich przerw w grze używaj przełącznika STANDBY.
Po zakończeniu gry przełącz na STANDBY, odczekaj kilka sekund, a następnie wyłącz POWER.

Panel przedni

Panel przedni umożliwia kontrolę brzmienia:

INPUT: Wejście gitarowe 1/4".
VOLUME: Kontrola głośności i wzmocnienia kanału czystego.
CHANNEL SWITCH: Wybór kanału (LEAD/RHYTHM).
PRE-GAIN / POST-GAIN: Kontrola nasycenia i głośności kanału przesterowanego.
EQ (BASS, MIDDLE, TREBLE): Pasywna korekcja barwy dla obu kanałów.
REVERB: Poziom pogłosu.
T.S.I. (Tube Status Indication): Diody monitorujące stan lamp mocy EL84. Zielony oznacza poprawną pracę, czerwony sygnalizuje błąd (np. zużycie lampy lub awarię).

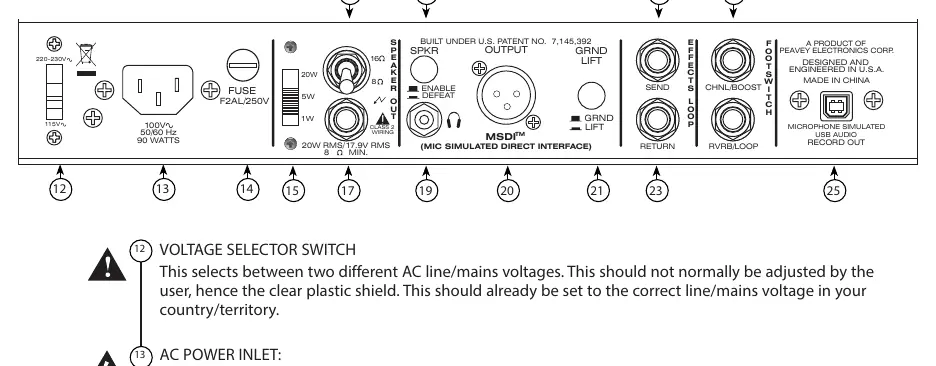

Panel tylny i zaawansowane funkcje

POWER OUTPUT SWITCH: Tłumik mocy pozwalający na pracę z mocą 20W, 5W lub 1W.
IMPEDANCE SELECTOR: Wybór impedancji kolumny (16 lub 8 Ohm).
SPEAKER DEFEAT: Odłącza głośnik, umożliwiając cichą grę (np. przez słuchawki lub USB).
MSDI (Microphone Simulated Direct Interface): Wyjście XLR symulujące brzmienie mikrofonu przy głośniku, idealne do nagrywania lub nagłośnienia.
USB OUTPUT: Bezpośrednie wyjście audio do komputera.
EFFECTS LOOP: Pętla efektów (SEND/RETURN) dla zewnętrznych procesorów dźwięku.

Konserwacja

Wymiana lamp mocy EL84 powinna być przeprowadzona przez wykwalifikowanego technika, ponieważ wymaga ponownego ustawienia biasu. Bezpiecznik należy wymieniać wyłącznie na identyczny typ i wartość po odłączeniu kabla zasilającego.

Praktyczna pomoc

Typowe problemy

Diody T.S.I. świecą na czerwono

Oznacza problem z lampą (under/over current). Wyłącz wzmacniacz, odczekaj chwilę. Jeśli problem nie ustąpi, konieczna jest wizyta w serwisie.

Brak dźwięku w głośniku

Sprawdź, czy przełącznik SPEAKER DEFEAT nie jest włączony oraz czy impedancja kolumny jest poprawnie ustawiona.

Przydźwięk (hum) przy użyciu wyjścia MSDI

Włącz przełącznik GROUND LIFT na tylnym panelu.

Przed użyciem

Sprawdź ustawienie przełącznika napięcia (Voltage Selector).
Zapewnij min. 2 cale (5 cm) wolnej przestrzeni wokół otworów wentylacyjnych.
Upewnij się, że wzmacniacz jest podłączony do uziemionego gniazdka.
Ustaw przełączniki POWER i STANDBY w pozycji 'down' przed włączeniem.

Pokaż więcej Pokaż mniej

Parametry w praktyce

Power Attenuator: Redukuje moc wyjściową do 20W, 5W lub 1W, pozwalając na przesterowanie lamp przy niższej głośności.

Ilustracje i schematy

Panel przedni: Kontrola kanałów, EQ, Reverb, wskaźniki T.S.I.
Panel tylny: Zasilanie, pętla efektów, wyjścia USB/MSDI, przełącznik mocy.

Zgodność modelu

Minimalna impedancja kolumny: 8 Ohm.
Wymiana lamp EL84 wymaga ponownego biasowania przez technika.
