Instrukcja obsługi wzmacniacza miksującego Peavey PV 5300

Szybki przewodnik po instrukcji obsługi wzmacniacza miksującego Peavey PV 5300. Dowiedz się, jak podłączyć sprzęt, korzystać z korektora graficznego, systemu FLS i ustawić parametry dźwięku.

Źródłowy PDF: Français · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Peavey PV 5300 to 5-kanałowy wzmacniacz miksujący o mocy 200W, wyposażony w system FLS do eliminacji sprzężeń, wbudowany pogłos (reverb) oraz 5-pasmowy korektor graficzny. str. 20

Najważniejsze czynności

  • Eliminacja sprzężeń (feedback) str. 22
  • Podłączanie głośników str. 24

Pierwsze uruchomienie

  • Ustawienie napięcia zasilania str. 24
Pokaż 3 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Sprzężenie akustyczne

Użyj systemu FLS, aby zidentyfikować i obniżyć częstotliwość powodującą sprzężenie.

str. 22

Dane techniczne

Parametr Wartość Znaczenie Strony
Moc wyjściowa 200W (peak) Moc szczytowa wzmacniacza. str. 20, 26
Waga 14 lbs (ok. 6.4 kg) Waga urządzenia. str. 26

Gdzie szukać w PDF

  • Panel przedni str. 1
  • Kontrola kanałów str. 21
  • Korektor i Master str. 22
  • Panel tylny str. 24
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Pokaż obrazy (6) Pokaż mniej

Najważniejsze informacje z instrukcji

Peavey PV 5300 to 5-kanałowy wzmacniacz miksujący o mocy 200W, zaprojektowany do zastosowań nagłośnieniowych. Urządzenie posiada wbudowany system FLS (Feedback Locating System) do szybkiej eliminacji sprzężeń, 5-pasmowy korektor graficzny oraz wbudowany efekt pogłosu (reverb). Przed pierwszym użyciem należy upewnić się, że przełącznik napięcia na tylnym panelu jest ustawiony zgodnie z lokalną siecią elektryczną.

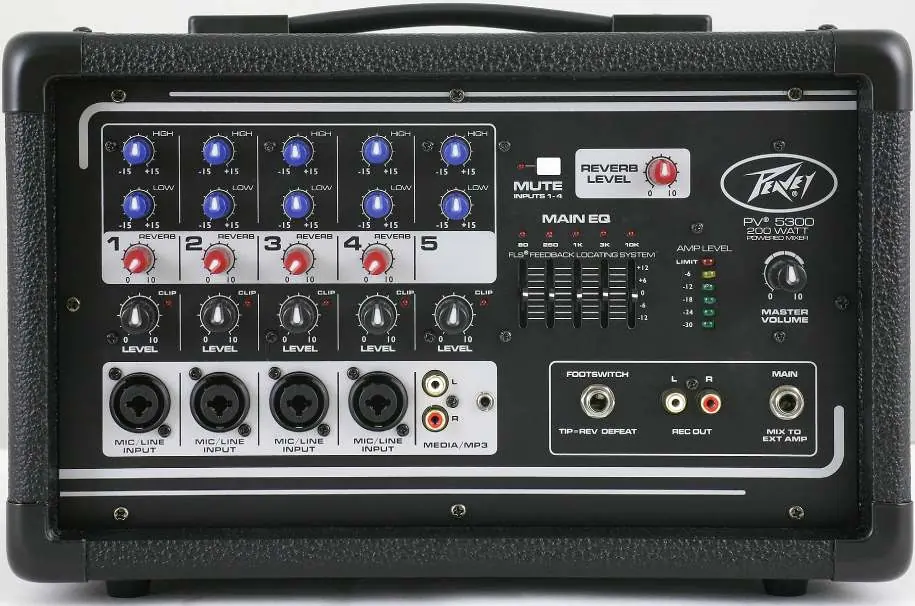

Panel przedni wzmacniacza miksującego Peavey PV 5300
Panel przedni wzmacniacza miksującego Peavey PV 5300

Opis urządzenia

Panel przedni zawiera kontrolki dla każdego z 5 kanałów: regulację tonów wysokich (High), niskich (Low), poziomu pogłosu (Reverb) oraz poziomu sygnału (Level). Dioda CLIP informuje o przesterowaniu sygnału. Sekcja główna zawiera 5-pasmowy korektor graficzny z systemem FLS, wskaźnik poziomu sygnału (AMP LEVEL) oraz pokrętło głośności głównej (MASTER VOLUME).

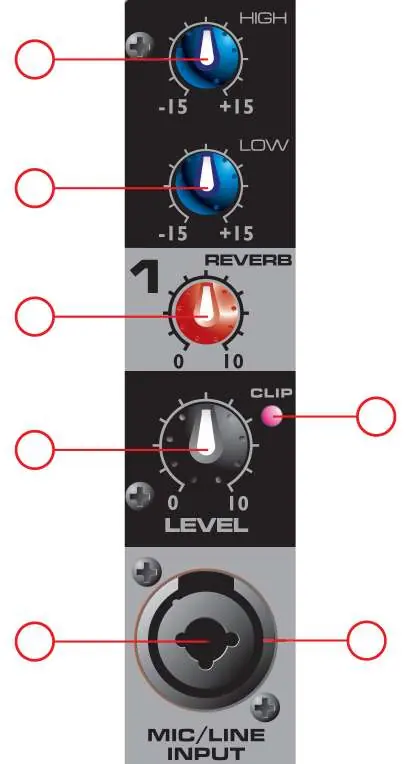

Kontrolki wejścia mikrofonowego/liniowego
Kontrolki wejścia mikrofonowego/liniowego

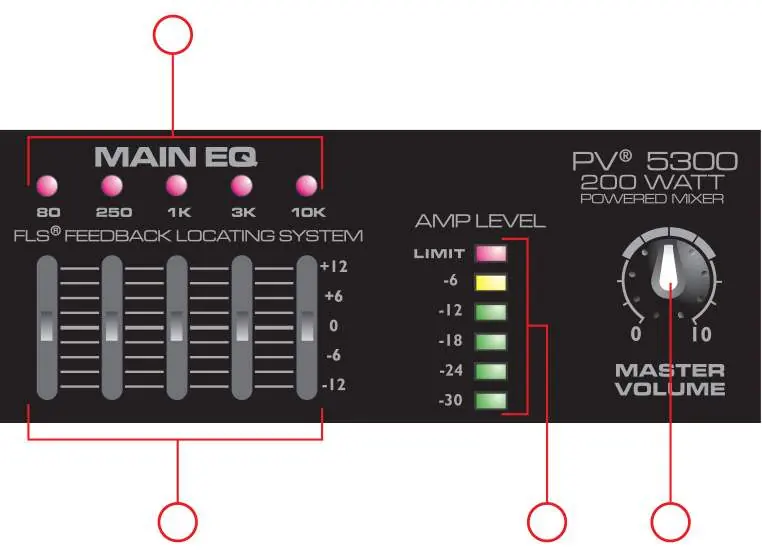

Korektor graficzny i głośność główna
Korektor graficzny i głośność główna

Obsługa i funkcje

Przełącznik Mute i regulacja Reverb
Przełącznik Mute i regulacja Reverb
  • System FLS: Gdy wystąpi sprzężenie, dioda nad odpowiednim suwakiem korektora zaświeci się. Należy powoli obniżyć ten suwak, aż sprzężenie ustanie.
  • Mute: Przycisk MUTE wycisza kanały 1-4, co jest przydatne podczas przerw w występach, pozwalając na odtwarzanie muzyki z innych źródeł bez wyciszania kanału 5.
  • Efekty: Wbudowany pogłos można wyłączyć za pomocą opcjonalnego przełącznika nożnego (footswitch) podłączonego do gniazda FOOTSWITCH.

Podłączenia

Urządzenie oferuje wszechstronne opcje połączeń:

Gniazda Footswitch, Rec Out i Main Out
Gniazda Footswitch, Rec Out i Main Out
Dodatkowe zdjęcie montażowe ze strony 29
Dodatkowe zdjęcie montażowe ze strony 29
  • Wejścia: Każdy kanał posiada wejście XLR (mikrofonowe) oraz 1/4" (liniowe). Dodatkowo dostępne są wejścia RCA i 1/8" dla odtwarzaczy multimedialnych.
  • Wyjścia: Wyjście REC OUT (RCA) do nagrywania, wyjście MAIN OUT (1/4") do zewnętrznego wzmacniacza oraz dwa wyjścia głośnikowe (1/4") o minimalnej impedancji 4 omy każde.

Panel tylny i zasilanie

Na tylnym panelu znajduje się główny wyłącznik zasilania, gniazdo zasilania IEC, bezpiecznik oraz przełącznik napięcia (115V/230V). Uwaga: Przed zmianą napięcia lub wymianą bezpiecznika należy odłączyć urządzenie od zasilania.

Praktyczna pomoc

Typowe problemy

Sprzężenia akustyczne (feedback)

Użyj systemu FLS. Zidentyfikuj świecącą diodę nad suwakiem korektora i powoli obniż ten suwak, aż sprzężenie ustanie.

Dźwięk jest zniekształcony

Sprawdź, czy dioda CLIP nie świeci się na kanałach. Jeśli tak, zmniejsz poziom (LEVEL) na danym kanale. Upewnij się, że nie przekraczasz dopuszczalnej impedancji głośników.

Brak dźwięku z kanałów 1-4

Sprawdź, czy przycisk MUTE nie jest wciśnięty (dioda MUTE LED powinna być zgaszona).

Przed użyciem

  • Sprawdź, czy przełącznik napięcia na tylnym panelu jest ustawiony na właściwą wartość (115V lub 230V).
  • Upewnij się, że używasz odpowiedniego bezpiecznika dla wybranego napięcia.
  • Sprawdź impedancję podłączanych głośników (minimum 4 omy na wyjście).
  • Używaj kabli głośnikowych, a nie instrumentalnych do podłączenia kolumn.
  • Zapewnij co najmniej 15 cm wolnej przestrzeni wokół urządzenia dla prawidłowej wentylacji.
Pokaż więcej Pokaż mniej

Parametry w praktyce

FLS (Feedback Locating System)
Opatentowany system identyfikacji częstotliwości powodujących sprzężenie.
DDT (Speaker Protection)
Wbudowany układ ochrony głośników, który automatycznie ogranicza sygnał, aby zapobiec przesterowaniu.
Impedancja minimalna
Najniższa dopuszczalna oporność głośników podłączonych do wyjścia (4 omy).

Ilustracje i schematy

  • Schemat blokowy pokazuje drogę sygnału od wejść (XLR/Line) przez przedwzmacniacz, korekcję kanałową, szynę efektów, aż do głównego miksu, korektora graficznego i końcówki mocy.

Zgodność modelu

  • Wyjścia głośnikowe obsługują kolumny o impedancji 4 lub 8 omów.
  • Nie podłączaj tego samego urządzenia jednocześnie do wejścia Media i wyjścia Rec Out, aby uniknąć pętli sprzężenia.
