Instrukcja obsługi wzmacniacza gitarowego Fender Frontman 20G
Szybki przewodnik po instrukcji obsługi wzmacniacza gitarowego Fender Frontman 20G. Dowiedz się, jak korzystać z kanałów Clean i Drive, regulować korektor dźwięku oraz podłączać urządzenia zewnętrzne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Fender Frontman 20G to dwukanałowy wzmacniacz gitarowy o mocy 20W. Posiada kanał czysty (Clean) z 3-pasmowym EQ oraz kanał przesterowany (Drive) z regulacją Gain i Volume. str. 2
Najważniejsze czynności
- Włączanie wzmacniacza str. 2
- Aktywacja kanału Drive str. 2
Problemy i rozwiązania
Brak dźwięku
Sprawdź połączenie instrumentu, ustawienia głośności oraz czy wzmacniacz jest włączony.
str. 2Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc wyjściowa | 20 W | Moc wzmacniacza | str. 2 |
| Głośnik | 8" Special Design (8 Ω) | Typ głośnika | str. 2 |
Gdzie szukać w PDF
- Panel sterowania str. 2
- Specyfikacja techniczna str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

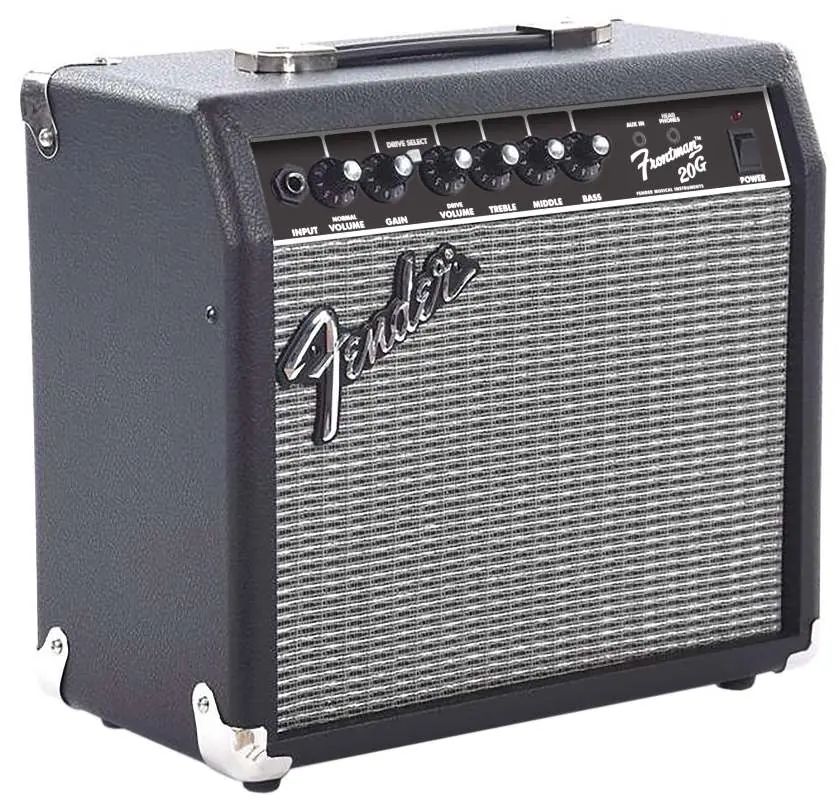

Fender Frontman 20G to dwukanałowy wzmacniacz gitarowy typu combo o mocy 20 W, wyposażony w 8-calowy głośnik Special Design. Urządzenie oferuje kanał czysty (Clean) z 3-pasmową korekcją dźwięku oraz kanał przesterowany (Drive) z niezależną regulacją wzmocnienia i głośności. Wzmacniacz posiada również wejście AUX do podłączenia zewnętrznych źródeł dźwięku oraz wyjście słuchawkowe.

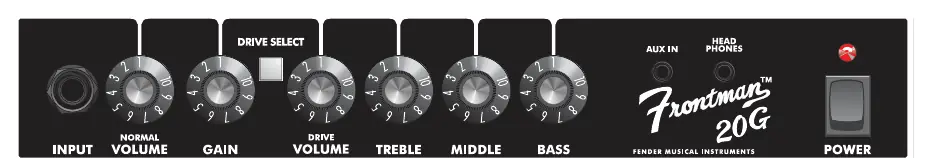

Panel sterowania
- A. INPUT: Wejście do podłączenia instrumentu.
- B. NORMAL VOLUME: Regulacja głośności kanału czystego.
- C. GAIN: Regulacja poziomu wzmocnienia i przesterowania kanału Drive.
- D. DRIVE SELECT: Przycisk aktywujący kanał przesterowany (Drive).
- E. DRIVE VOLUME: Regulacja głośności kanału Drive.
- F. TREBLE: Regulacja wysokich tonów.
- G. MIDDLE: Regulacja średnich tonów.
- H. BASS: Regulacja niskich tonów.
- I. AUX IN: Wejście 1/8" dla zewnętrznych urządzeń audio.
- J. HEADPHONES: Wyjście słuchawkowe 1/8" (automatycznie wycisza głośnik).
- K. POWER: Włącznik zasilania z diodą sygnalizacyjną.
Obsługa wzmacniacza
Aby rozpocząć grę, podłącz instrument do wejścia INPUT. Użyj pokrętła NORMAL VOLUME do ustawienia głośności kanału czystego. Aby uzyskać brzmienie przesterowane, wciśnij przycisk DRIVE SELECT i dostosuj parametry za pomocą pokręteł GAIN oraz DRIVE VOLUME. Korekcja dźwięku (TREBLE, MIDDLE, BASS) wpływa na charakterystykę brzmienia obu kanałów.
Podłączanie urządzeń zewnętrznych
Wzmacniacz umożliwia podłączenie zewnętrznych odtwarzaczy audio przez gniazdo AUX IN (1/8"). Głośność odtwarzanego materiału należy regulować na urządzeniu zewnętrznym. Podłączenie słuchawek do gniazda HEADPHONES automatycznie wycisza wbudowany głośnik, co pozwala na cichą praktykę.
Dane techniczne
- Moc wyjściowa: 20 W
- Pobór mocy: 38 W
- Głośnik: 8-calowy Special Design (8 Ω)
- Impedancja wejściowa: 1 MΩ
- Wymiary: 33,7 cm (szer.) x 31,4 cm (wys.) x 18,1 cm (gł.)
- Waga: 6,8 kg
Informacje o producencie
Fender Musical Instruments Corporation
Praktyczna pomoc
Typowe problemy
Brak dźwięku
Sprawdź, czy wzmacniacz jest włączony (dioda świeci), czy instrument jest poprawnie podłączony do wejścia INPUT oraz czy głośność nie jest ustawiona na zero.
Słuchawki nie działają
Upewnij się, że wtyczka 1/8" jest w pełni włożona do gniazda HEADPHONES.
Brak efektu przesterowania
Upewnij się, że przycisk DRIVE SELECT jest wciśnięty (aktywny kanał Drive) i ustaw odpowiednio pokrętła GAIN oraz DRIVE VOLUME.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z wymaganiami.
- Upewnij się, że instrument jest podłączony do wejścia INPUT.
- Ustaw głośność na niski poziom przed włączeniem zasilania.
- Sprawdź, czy kabel instrumentalny jest sprawny.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moc wyjściowa
- 20 W - moc wzmacniacza przekazywana do głośnika.
- Impedancja wejściowa
- 1 MΩ - standardowa impedancja dla gitar elektrycznych.
Ilustracje i schematy
- Panel sterowania zawiera pokrętła do regulacji głośności, wzmocnienia (Gain) oraz 3-pasmowy korektor (Treble, Middle, Bass).
- Przycisk Drive Select służy do przełączania między kanałem czystym a przesterowanym.
Zgodność modelu
- Wejście AUX IN obsługuje urządzenia z wyjściem 1/8" (np. odtwarzacze MP3, telefony).
- Wyjście słuchawkowe obsługuje wtyki 1/8" stereo.
