Instrukcja obsługi kolumny głośnikowej Fender 1225HP
Szybki przewodnik po kolumnie głośnikowej Fender 1225HP. Dowiedz się, jak poprawnie podłączyć głośniki, skonfigurować tryb bi-amp, zmienić kąt rozproszenia dźwięku za pomocą wkładek tubowych oraz dbać o obudowę.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Niniejsza instrukcja zawiera informacje dotyczące podłączania, konfiguracji oraz konserwacji kolumny głośnikowej Fender 1225HP, w tym wskazówki dotyczące okablowania, regulacji dyspersji tuby oraz pracy w trybie bi-amp. str. 3, 4, 5, 6
Najważniejsze czynności
- Podłączanie głośników (równoległe/szeregowe) str. 4
- Regulacja dyspersji tuby (90° do 60°) str. 5
- Konfiguracja trybu bi-amp str. 5, 6
- Czyszczenie obudowy str. 6
Pierwsze uruchomienie
- Wskazówki dotyczące ustawienia głośników str. 5, 6
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Sprzężenie zwrotne lub nadmierny bas przy ścianie
Odsunąć głośnik od ściany.
str. 6
Zakłócenia urządzeń elektronicznych (np. telewizorów, monitorów)
Zwiększyć odległość między głośnikiem a urządzeniem.
str. 3Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pasmo przenoszenia | 60 Hz - 15 kHz | Zakres częstotliwości (+/- 3 dB) | str. 8 |
| Moc | 400W program / 200W EIA | Moc znamionowa | str. 8 |
| Impedancja nominalna | 8 Ohm | Impedancja znamionowa | str. 8 |
| Wymiary | 72.6 cm x 50.3 cm x 48.8 cm | Wysokość x Szerokość x Głębokość | str. 8 |
| Waga | 38 kg | Masa urządzenia | str. 8 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Wstęp i funkcje str. 3
- Okablowanie i połączenia str. 4
- Regulacja tuby i połączenia str. 5
- Konfiguracja bi-amp i konserwacja str. 6
- Schemat 3-drożny str. 7
- Specyfikacja techniczna str. 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Fender 1225HP to profesjonalna, dwudrożna kolumna głośnikowa o pełnym paśmie przenoszenia, przeznaczona do zastosowań stacjonarnych i mobilnych. Urządzenie posiada wbudowaną zwrotnicę pasywną z możliwością przełączenia w tryb bi-amp. Uwaga: Głośniki wytwarzają silne pola magnetyczne, które mogą zakłócać pracę pobliskich urządzeń elektronicznych, takich jak monitory komputerowe czy telewizory. Należy zachować odpowiedni odstęp.
Podłączenie głośników
Kolumna wyposażona jest w gniazda 1/4" oraz złącza Neutrik Speakon. W trybie pasywnym gniazda są połączone równolegle, co umożliwia łączenie szeregowe (daisy-chaining) wielu kolumn.
- Połączenie równoległe: Zmniejsza całkowitą impedancję systemu. Jest to zalecana metoda, ponieważ awaria jednego głośnika nie przerywa pracy pozostałych.
- Połączenie szeregowe: Zwiększa całkowitą impedancję systemu.
Przy wyborze kabli należy kierować się ich przekrojem (gauge). Im dłuższy kabel, tym większy powinien być jego przekrój (niższy numer AWG), aby zminimalizować straty mocy.
Zmiana charakterystyki rozproszenia (Horn Inserts)
Kolumna pozwala na zmianę kąta rozproszenia dźwięku w poziomie:
- Odkręć śruby typu Phillips z grilla i zdejmij go z obudowy.
- Wsuń szerszy koniec wkładki tubowej pod przednią krawędź tuby.
- Wsuń węższy koniec pod żebra w pobliżu gardzieli tuby, aż wkładka zostanie zabezpieczona przez 3 wypustki.
- Zainstaluj ponownie grill.
Zainstalowanie obu wkładek zawęża kąt rozproszenia do 60°. Bez wkładek kąt wynosi 90°.

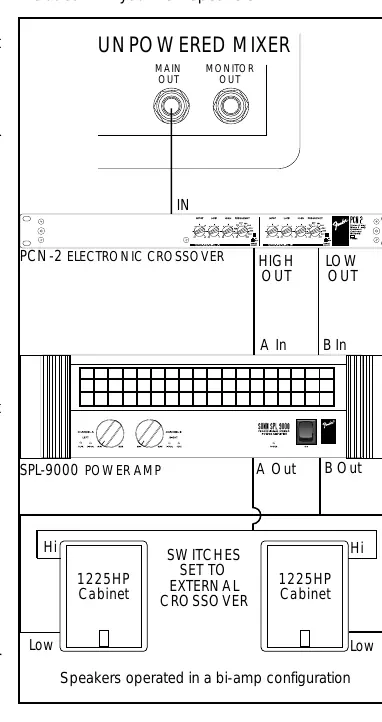

Tryb Bi-Amp
W trybie bi-amp wewnętrzna zwrotnica i tłumik wysokich tonów są wyłączone. Wymagane jest użycie zewnętrznej zwrotnicy elektronicznej oraz dwóch kanałów wzmocnienia (osobno dla niskich i wysokich tonów). Ważne: Jeśli przełącznik z tyłu kolumny jest ustawiony na "External", nie podłączaj sygnału pełnozakresowego do wejścia wysokotonowego (High Frequency), ponieważ doprowadzi to do zniszczenia przetwornika kompresyjnego.
Konserwacja obudowy
Obudowa pokryta jest wytrzymałą wykładziną syntetyczną. Do czyszczenia należy używać gąbki i łagodnego roztworu wody z mydłem. W przypadku trudniejszych plam można użyć szamponu do dywanów i szczotki. Należy unikać rozlewania płynów na panel wejściowy, grill i głośniki.
Dane techniczne
- Pasmo przenoszenia: 60 Hz – 15 kHz (+/- 3 dB)
- Impedancja nominalna: 8 Ω
- Moc: 400W program / 200W EIA
- Częstotliwość podziału zwrotnicy: 2200 Hz
- Waga: 38 kg
Informacje o producencie
Fender Musical Instruments Corporation
Praktyczna pomoc
Typowe problemy
Sprzężenie dźwięku (feedback)
Jeśli kolumna znajduje się blisko płaskiej ściany, bas może zostać wzmocniony o ok. 3 dB, co powoduje sprzężenia. Należy zmienić położenie kolumny.
Ryzyko uszkodzenia przetwornika wysokotonowego
W trybie bi-amp (przełącznik ustawiony na External) nie podłączaj sygnału pełnozakresowego do wejścia High Frequency.
Spadek mocy na długich kablach
Użyj kabli o większym przekroju (niższy numer AWG), aby zapewnić pełną moc wzmacniacza.
Przed użyciem
- Sprawdź, czy przełącznik Normal/Bi-Amp z tyłu kolumny jest w odpowiedniej pozycji.
- Upewnij się, że impedancja systemu głośników jest zgodna z możliwościami wzmacniacza.
- Wybierz odpowiedni przekrój kabla głośnikowego w zależności od długości połączenia.
- Upewnij się, że w przypadku trybu bi-amp używasz zewnętrznej zwrotnicy.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Impedancja nominalna 8 Ω
- Standardowa oporność elektryczna kolumny, kluczowa przy łączeniu wielu jednostek.
- Częstotliwość podziału 2200 Hz
- Punkt, w którym sygnał jest dzielony między głośnik niskotonowy a wysokotonowy.
- Moc 400W program
- Moc znamionowa kolumny przy typowym użytkowaniu muzycznym.
Ilustracje i schematy
- Schematy połączeń równoległych i szeregowych pomagają obliczyć impedancję wypadkową.
- Instrukcja montażu wkładek tubowych pokazuje, jak fizycznie zmienić kąt rozproszenia dźwięku.

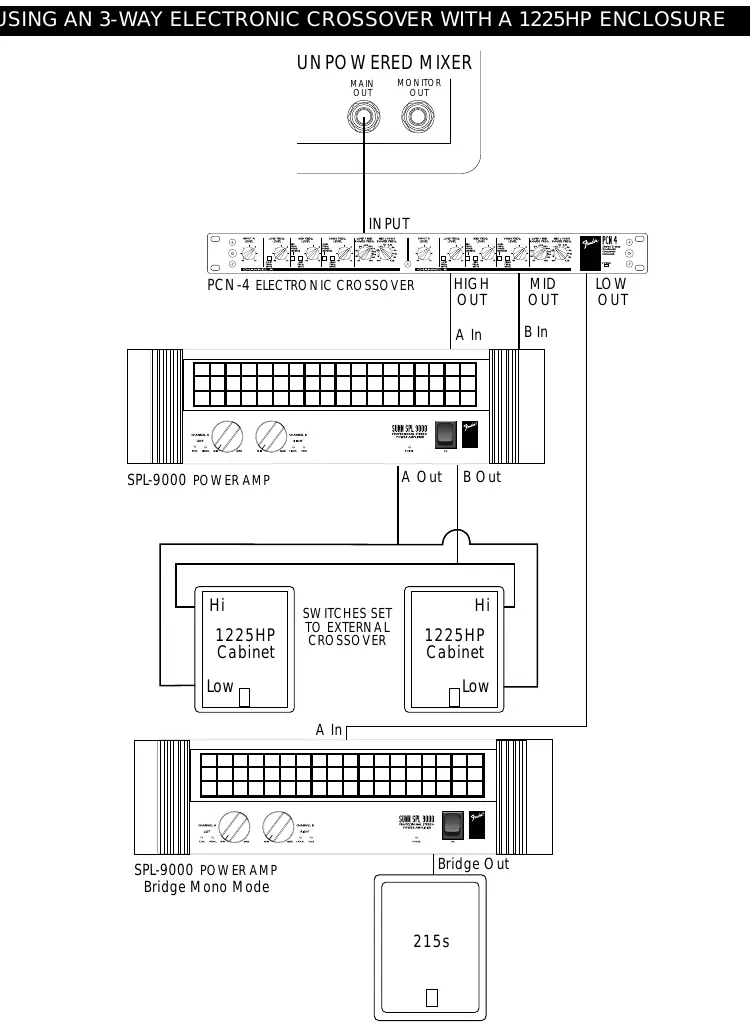

- Schematy konfiguracji bi-amp i tri-amp ilustrują poprawne podłączenie zewnętrznych zwrotnic i wzmacniaczy.
Zgodność modelu
- Kolumna może być używana jako samodzielny system lub jako część zestawu z subwooferem.
- Zalecane jest użycie zwrotnicy aktywnej czwartego rzędu typu Linkwitz-Riley lub cyfrowej FIR.
