Instrukcja obsługi podkaszarki Black & Decker ST4500 / ST4500YK
Szybki przewodnik po instrukcji obsługi podkaszarki Black & Decker ST4500/ST4500YK. Dowiedz się, jak zmontować osłonę, wymienić żyłkę, używać funkcji podkaszania i krawędziowania oraz dbać o urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Podkaszarka Black & Decker ST4500/ST4500YK to urządzenie elektryczne przeznaczone do przycinania trawy i chwastów. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, używać okularów ochronnych i upewnić się, że osłona jest poprawnie zamontowana. Urządzenie posiada podwójną izolację i nie wymaga uziemienia.
Montaż osłony i prowadnicy
Przed rozpoczęciem pracy należy zamontować osłonę ochronną:
- Zlokalizuj prowadnicę krawędzi i rozszerz ją, aby zamocować ją w otworach obudowy.
- Zdejmij śrubę mocującą z osłony.
- Wsuń osłonę na obudowę podkaszarki, wyrównując otwory na śruby.
- Włóż i dokręć śrubę mocującą, aby zabezpieczyć osłonę.
- Zabezpiecz przewód zasilający w uchwycie (retenerze) kabla.
Obsługa urządzenia
Podkaszarka wykorzystuje system "Bump Feed" do automatycznego wysuwania żyłki:
- Podkaszanie: Trzymaj urządzenie pod kątem 10°-30° względem podłoża. Wykonuj powolne ruchy wahadłowe.
- Krawędziowanie: Wyłącz urządzenie. Chwyć za uchwyt pomocniczy, naciśnij kołnierz głowicy, przekręć go o pół obrotu (zgodnie z ruchem wskazówek zegara patrząc od strony włącznika) i zwolnij, aby zablokować w pozycji krawędziowania.
- Wysuwanie żyłki: Jeśli żyłka się skróci, delikatnie uderz głowicą o podłoże podczas pracy, aby automatycznie wysunąć nową porcję żyłki.
Wymiana żyłki
Używaj wyłącznie żyłki nylonowej o średnicy 1,65 mm (0,065").
- Odłącz urządzenie od zasilania.
- Naciśnij zatrzaski po bokach szpuli, aby zdjąć pokrywę głowicy.
- Usuń resztki starej żyłki.
- Nawiń nową żyłkę na szpulę zgodnie z kierunkiem strzałki (nie przepełniaj szpuli, maksymalnie 6 m).
- Przełóż koniec żyłki przez otwór w szpuli, włóż szpulę do głowicy i załóż pokrywę, upewniając się, że zatrzaski kliknęły.
Konserwacja i przechowywanie
- Czyść urządzenie wyłącznie łagodnym mydłem i wilgotną szmatką.
- Nigdy nie zanurzaj urządzenia w płynach.
- Regularnie sprawdzaj stan żyłki i obudowy.
- Wszelkie naprawy powinny być wykonywane przez autoryzowany serwis Black & Decker.
Dane techniczne
- Moc: 400W
- Prędkość obrotowa (bez obciążenia): 10000 obr./min
- Średnica żyłki: 1,65 mm
Praktyczna pomoc
Typowe problemy
Żyłka nie wysuwa się automatycznie
Sprawdź, czy żyłka nie jest splątana lub czy szpula nie jest pusta. Upewnij się, że żyłka jest poprawnie nawinięta. Delikatnie uderz głowicą o podłoże podczas pracy.
Silnik się przegrzewa
Używasz zbyt grubej żyłki (wymagana 1,65 mm) lub przeciążasz urządzenie, tnąc zbyt gęste zarośla.
Przed użyciem
- Sprawdź, czy osłona (guard) jest solidnie zamontowana.
- Upewnij się, że przewód zasilający nie jest uszkodzony.
- Załóż okulary ochronne.
- Usuń z obszaru pracy kamienie, druty i inne przedmioty, które mogą zostać wyrzucone.
- Sprawdź, czy żyłka jest nawinięta na szpulę.
Parametry w praktyce
- Żyłka 1,65 mm (0,065")
- Wymagana średnica żyłki nylonowej. Użycie grubszej żyłki spowoduje przegrzanie silnika.
- 10000 obr./min
- Prędkość obrotowa głowicy bez obciążenia.
Ilustracje i schematy

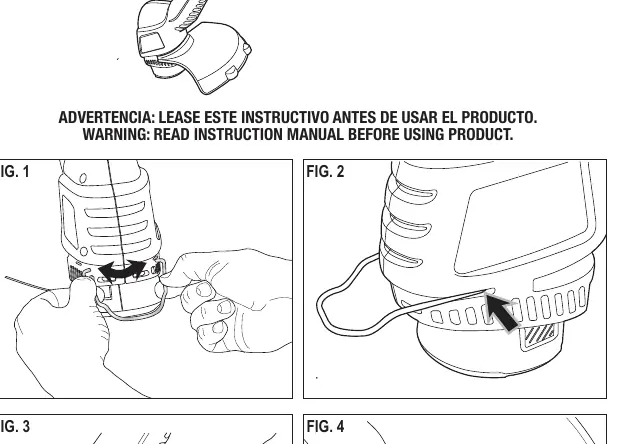

- Fig 1-4: Montaż osłony ochronnej i prowadnicy krawędzi.

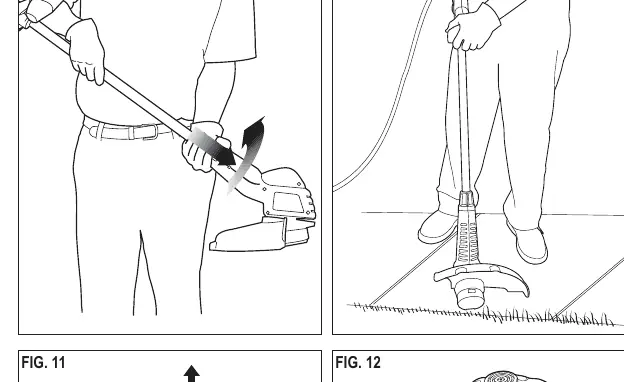

- Fig 9-10: Procedura przełączania głowicy między trybem podkaszania a krawędziowania.

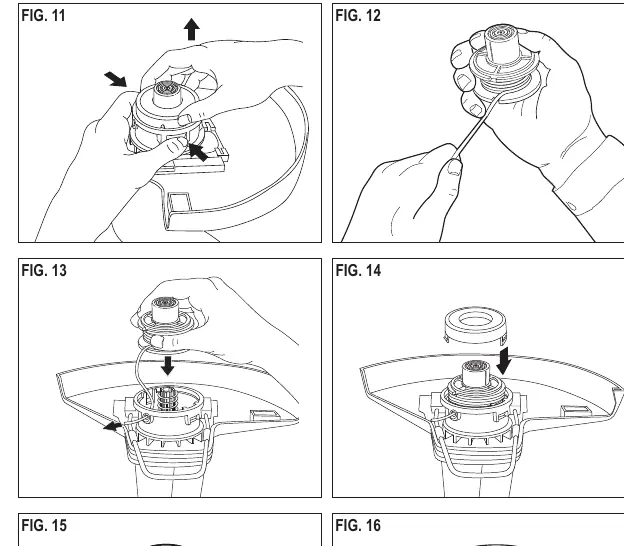

- Fig 11-14: Demontaż głowicy i szpuli w celu wymiany żyłki.

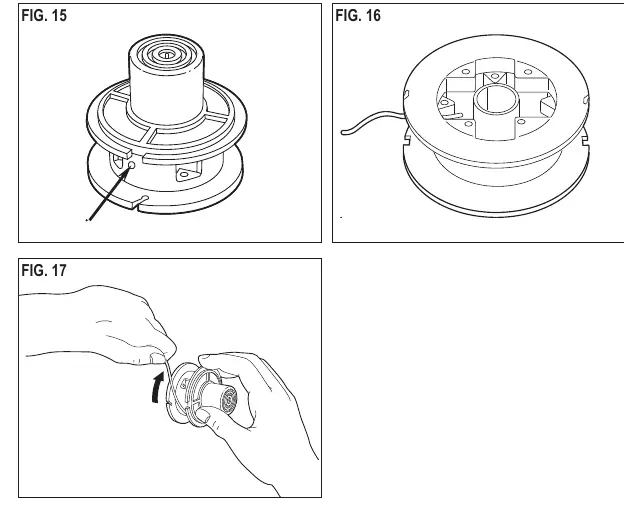

- Fig 15-17: Prawidłowy sposób nawijania nowej żyłki na szpulę.
Zgodność modelu
- Używaj wyłącznie żyłki nylonowej o średnicy 1,65 mm.
- Zalecana szpula zamienna: Black & Decker AF-100.
