Instrukcja obsługi podkaszarki Weed Eater Twist-N-Edge TE 400 LE

Najważniejsze informacje z instrukcji

Podkaszarka Weed Eater Twist-N-Edge TE 400 LE jest przeznaczona wyłącznie do użytku okazjonalnego. Urządzenie wymaga stosowania mieszanki paliwowej w proporcji 40:1. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością stosowania ochrony oczu, długich spodni i obuwia ochronnego.

Zasady bezpieczeństwa

• Ochrona osobista: Zawsze noś okulary ochronne (zgodne z ANSI Z87.1), długie spodnie, rękawice i solidne obuwie.
• Bezpieczeństwo paliwa: Mieszaj paliwo na zewnątrz, z dala od źródeł ognia. Nie pal tytoniu podczas tankowania.
• Obsługa: Nigdy nie używaj urządzenia w zamkniętych pomieszczeniach. Utrzymuj osoby postronne i zwierzęta w odległości co najmniej 15 metrów.
• Konserwacja: Przed serwisowaniem odłącz przewód świecy zapłonowej.

Montaż urządzenia

Montaż uchwytu

Uchwyt należy zamontować tak, aby jego dolna część była osadzona w rowku obudowy spustu. Upewnij się, że nakrętka motylkowa znajduje się po stronie przeciwnej do operatora. Dokręć uchwyt w wygodnej pozycji.

Montaż osłony

Osłona musi być prawidłowo zainstalowana, ponieważ zawiera ostrze do przycinania żyłki. Włóż wspornik w szczelinę, obróć osłonę, aż śruba przejdzie przez otwór we wsporniku i zabezpiecz nakrętką motylkową.

Przygotowanie paliwa

Silnik wymaga benzyny bezołowiowej zmieszanej z wysokiej jakości syntetycznym olejem do silników 2-suwowych chłodzonych powietrzem w proporcji 40:1 (ok. 95 ml oleju na 3,8 litra benzyny).

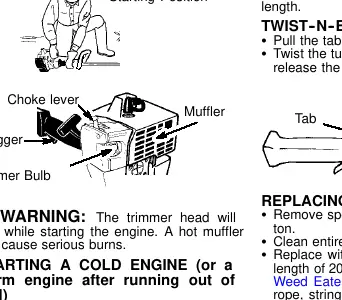

Uruchamianie silnika

Uruchamianie zimnego silnika

1. Ustaw urządzenie na płaskiej powierzchni.
2. Powoli naciśnij pompkę paliwa (primer) 6 razy.
3. Ustaw dźwignię ssania (choke) w pozycji FULL CHOKE.
4. Wciśnij spust przepustnicy do końca i trzymaj go.
5. Pociągnij za uchwyt rozrusznika 6 razy.
6. Przestaw dźwignię ssania w pozycję HALF CHOKE.
7. Pociągnij za rozrusznik (maks. 6 razy), aż silnik zacznie pracować.
8. Po 10 sekundach pracy przestaw ssanie w pozycję OFF CHOKE.

Uruchamianie ciepłego silnika

Ustaw ssanie w pozycji OFF CHOKE i ciągnij za rozrusznik, aż silnik ruszy.

Obsługa i konserwacja

Funkcja Twist-N-Edge

Aby zmienić tryb pracy na krawędziowanie: pociągnij wypustkę (tab) w stronę silnika, obróć rurę do pozycji krawędziowania i zwolnij wypustkę.

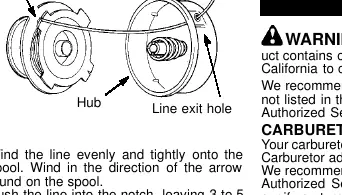

Wymiana żyłki

1. Zdejmij szpulę, mocno ciągnąc za przycisk (tap button).
2. Wyczyść powierzchnię piasty i szpuli.
3. Nawiń nową żyłkę (0,080" / 2 mm) zgodnie z kierunkiem strzałki na szpuli.
4. Pozostaw 7-12 cm żyłki, włóż ją w wycięcie, a następnie przełóż przez otwór w piaście.
5. Wciśnij szpulę do piasty, aż zatrzaśnie się na miejscu.

Rozwiązywanie problemów

Jeśli silnik nie uruchamia się, sprawdź: czy zbiornik paliwa jest pełny, czy świeca zapłonowa jest sprawna, czy filtr paliwa nie jest brudny oraz czy przewód paliwowy nie jest zagięty. W przypadku problemów z pracą silnika lub wysuwaniem żyłki, zapoznaj się z tabelą diagnostyczną w pełnej instrukcji.
