Instrukcja obsługi terminala interfejsu Raychem Touch 1500-EX

Szybki przewodnik instalacji i obsługi terminala Raychem Touch 1500-EX. Dowiedz się, jak zamontować urządzenie w panelu, podłączyć zasilanie, skonfigurować komunikację RS-485 oraz przeprowadzić konserwację.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Terminal Raychem Touch 1500-EX to panelowy wyświetlacz przeznaczony do współpracy z urządzeniami sterującymi i monitorującymi Raychem. Urządzenie posiada stopień ochrony IP65 od frontu i może być montowane wewnątrz lub na zewnątrz pomieszczeń. Instalacja wymaga wycięcia otworu w panelu, montażu za pomocą 16 śrub oraz odpowiedniego okablowania zasilającego i komunikacyjnego.

Opis urządzenia

Urządzenie wyposażone jest w 15-calowy kolorowy wyświetlacz XGA z rezystancyjnym ekranem dotykowym, obsługiwanym również w rękawicach. Posiada porty komunikacyjne RS-232, RS-485, Ethernet oraz USB. Obudowa jest przystosowana do pracy w temperaturach od -40°C do 60°C.

Montaż i instalacja

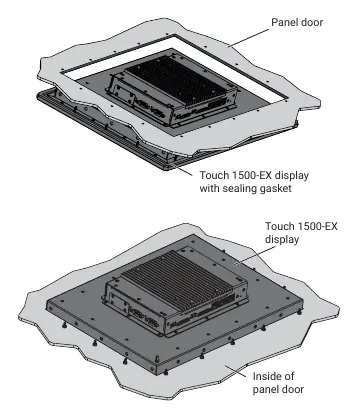

Sekwencja montażu terminala w panelu
Sekwencja montażu terminala w panelu

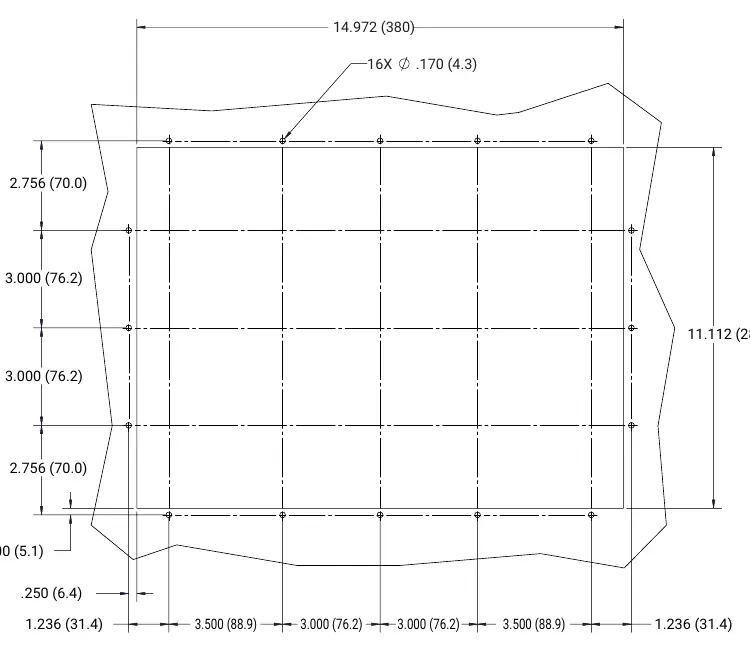

Wymiary wycięcia w panelu
Wymiary wycięcia w panelu
  • Wybór miejsca: Urządzenie należy zamontować na wysokości wzroku, z dala od silnych pól magnetycznych i nadmiernych wibracji.
  • Przygotowanie otworu: Należy wykonać wycięcie w panelu zgodnie z wymiarami technicznymi. Zaleca się zabezpieczenie krawędzi taśmą maskującą przed cięciem wyrzynarką.
  • Montaż: Urządzenie mocuje się za pomocą 16 śrub (szpilek) przechodzących przez otwory w panelu.
  • Dokręcanie: Na szpilki należy nałożyć dostarczone nakrętki zabezpieczające (Kep nuts). Po wypoziomowaniu urządzenia, dokręć nakrętki momentem 0,62 Nm (5,5 in/lb) za pomocą klucza dynamometrycznego z nasadką 8 mm (5/16 cala). Nie należy przekraczać tego momentu, aby uniknąć uszkodzenia sprzętu.

Podłączenie zasilania i komunikacji

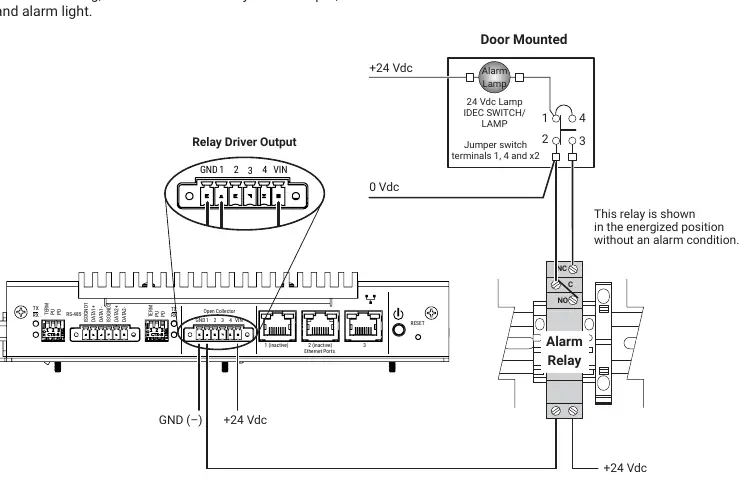

Schemat podłączenia zasilania i przekaźników alarmowych
Schemat podłączenia zasilania i przekaźników alarmowych
  • Zasilanie: Urządzenie wymaga zasilania 12-27 VDC. Należy zapewnić ochronę przed przepięciami na zaciskach zasilania.
  • Komunikacja: Dostępne są porty RS-232 (lokalny host), RS-485 (Field Side do urządzeń zewnętrznych, Remote do hosta/DCS) oraz Ethernet (Port 3). Porty Ethernet 1 i 2 są nieaktywne.
  • Alarmy: Urządzenie posiada wyjścia tranzystorowe typu otwarty kolektor do sterowania zewnętrznymi przekaźnikami alarmowymi.

Konfiguracja RS-485

Na spodzie urządzenia znajdują się przełączniki konfiguracyjne dla sieci RS-485:

Lokalizacja przełączników konfiguracyjnych RS-485
Lokalizacja przełączników konfiguracyjnych RS-485
  • Pull-down (PD): Wymusza stan niski na linii "-" w stanie bezczynności.
  • Pull-up (PU): Wymusza stan wysoki na linii "+" w stanie bezczynności.
  • Termination (TERM): Włącza rezystor terminujący 120 omów. Należy go włączyć tylko na końcach sieci RS-485.

Czyszczenie i konserwacja

Ekran dotykowy można czyścić wilgotną szmatką. Do usuwania brudu, kurzu i tłuszczu można używać typowych środków do czyszczenia szyb. Nie należy używać środków ściernych. Urządzenie nie zawiera części serwisowanych przez użytkownika; w razie awarii należy skontaktować się z przedstawicielem Chemelex.

Praktyczna pomoc

Typowe problemy

Urządzenie nie reaguje lub zawiesiło się

Użyj przycisku Reset znajdującego się na spodzie obudowy, używając ostro zakończonego przedmiotu.

Błędy komunikacji RS-485

Sprawdź ustawienia przełączników (PD, PU, TERM) na spodzie urządzenia. Upewnij się, że rezystor terminujący jest włączony tylko na końcach sieci.

Przed użyciem

  • Sprawdź, czy panel ma odpowiednią klasę szczelności (min. IP32, zalecane IP54 dla stref zagrożonych).
  • Przygotuj wiertło 5 mm (3/16 cala) do wykonania 16 otworów montażowych.
  • Przygotuj klucz dynamometryczny z nasadką 8 mm (5/16 cala).
  • Upewnij się, że zasilanie mieści się w zakresie 12-27 VDC.
  • Przygotuj taśmę maskującą do zabezpieczenia powierzchni panelu przed cięciem.

Ilustracje i schematy

  • Schemat wycięcia w panelu pokazuje rozmieszczenie 16 otworów montażowych.
  • Schemat połączeń przedstawia podłączenie zasilania 24 VDC oraz przekaźników alarmowych.

Zgodność modelu

  • Urządzenie wymaga zasilania 12-27 VDC.
  • Przeznaczone do montażu w panelach w strefach bezpiecznych lub strefach 2 (Class I Div 2).
