Szybki przewodnik po panelu sterowania czasowego SJE Rhombus TimeZone. Dowiedz się, jak obsługiwać cyfrowy timer, ustawiać cykle pracy i korzystać z zabezpieczeń.
Spis treści
Najważniejsze informacje z instrukcji
Panel sterowania czasowego SJE Rhombus TimeZone to cyfrowe urządzenie zaprojektowane do automatycznego sterowania cyklami włączania i wyłączania urządzeń, takich jak pompy basenowe, systemy nawadniania czy oświetlenie. Urządzenie posiada wbudowany wyłącznik automatyczny, wyświetlacz LCD oraz podtrzymanie zasilania za pomocą superkondensatora, co eliminuje potrzebę stosowania baterii.
Opis urządzenia i komponenty
Panel składa się z następujących kluczowych elementów:
- Obudowa: Wodoszczelna obudowa NEMA 4X (termoplastyczna), przystosowana do użytku wewnątrz i na zewnątrz.
- Wyłącznik automatyczny: Zapewnia ochronę obwodu oraz możliwość odłączenia zasilania pompy.
- Wyświetlacz LCD: Czytelny w bezpośrednim świetle słonecznym, pokazuje czas rzeczywisty.
- Przełącznik wyboru: Tryby ON/OFF/AUTO.
- Zatrzask: Możliwość zabezpieczenia kłódką dla zwiększenia bezpieczeństwa.
- Zacisk uziemiający: Punkt podłączenia uziemienia.
Specyfikacja techniczna
Urządzenie charakteryzuje się następującymi parametrami:
- Napięcie wejściowe: 100-250 VAC, 50/60Hz.
- Cykle pracy: Do 4 cykli włącz/wyłącz na dobę.
- Podtrzymanie zasilania: Superkondensator (do 5 dni bez zasilania).
- Temperatura pracy: od -10°C do 50°C.
- Dokładność zegara: 1 sekunda.
- Przekaźnik mocy: 2-biegunowy, 25A.
Bezpieczeństwo i konserwacja
Panel jest przeznaczony do zastosowań mieszkaniowych, komercyjnych i przemysłowych. Dzięki klasie szczelności IP65 oraz obudowie NEMA 4X, urządzenie jest odporne na warunki atmosferyczne. W przypadku problemów z działaniem lub konieczności serwisu, należy skontaktować się z producentem pod adresem [email protected] lub odwiedzić stronę www.sjerhombus.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
SJE Rhombus
Praktyczna pomoc
Typowe problemy
Brak zasilania wyświetlacza
Urządzenie posiada podtrzymanie zasilania (superkondensator) do 5 dni. Jeśli wyświetlacz jest wyłączony dłużej, sprawdź zasilanie sieciowe.
Konieczność ręcznego sterowania
Użyj przełącznika wyboru ON/OFF/AUTO, aby ręcznie nadpisać harmonogram czasowy.
Przed użyciem
- Sprawdź, czy napięcie zasilania mieści się w zakresie 100-250 VAC.
- Upewnij się, że obciążenie pompy (amperaż) jest zgodne z modelem wyłącznika (0-12FLA dla 20A lub 9-20FLA dla 25A).
- Zweryfikuj, czy obudowa jest poprawnie zamknięta i zabezpieczona zatrzaskiem.
- Upewnij się, że przewód uziemiający jest podłączony do zacisku uziemiającego.
Parametry w praktyce
- Superkondensator
- Wbudowany system podtrzymania pamięci zegara, który działa do 5 dni bez zasilania zewnętrznego; nie wymaga wymiany baterii.
Ilustracje i schematy
- Panel zawiera wyłącznik automatyczny (Circuit Breaker) służący do zabezpieczenia i odłączania zasilania.

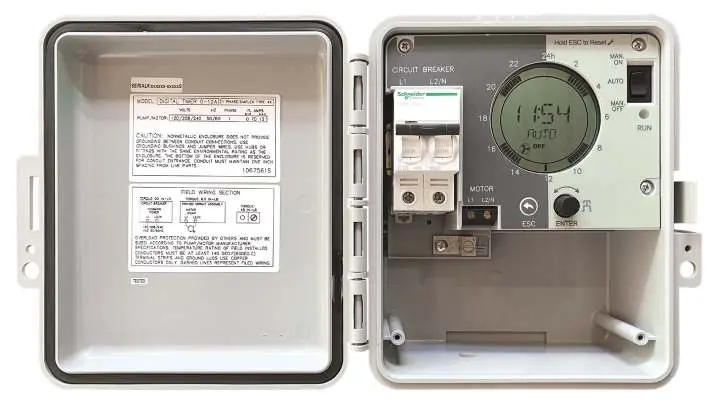

- Wyświetlacz LCD z pokrętłem umożliwia łatwe programowanie czasu i cykli pracy.
Zgodność modelu
- Urządzenie obsługuje pompy o prądzie rozruchowym (FLA) zależnym od zainstalowanego wyłącznika (16A lub 25A).
- Przeznaczone do pracy w temperaturach od -10°C do 50°C.
