Instrukcja obsługi czujnika bezprzewodowego Risco RWX73F
Szybki przewodnik po instalacji i konfiguracji dwukieracji dwukierunkowego czujnika bezprzewodowego Risco RWX73F. Dowiedz się, jak sparować urządzenie, podłączyć wejścia przewodowe i poprawnie zamontować czujnik.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- RWX73F to dwukierunkowy czujnik bezprzewodowy z dwoma kanałami (kontaktron magnetyczny + wejście uniwersalne). Wymaga sparowania z centralą poprzez tryb uczenia (Learn mode) i poprawnego montażu z zachowaniem dystansu max 10mm (drewno) lub 5mm (metal). str. 1
Najważniejsze czynności
- Parowanie z centralą str. 1
- Montaż czujnika str. 1
Pierwsze uruchomienie
- Włóż baterię, ustaw centralę w tryb uczenia, ustaw DIP switch 1 (OFF dla kanału 1, ON dla kanału 2) i naciśnij przycisk tamper. str. 1
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Wymiana baterii: Użyj baterii CR123 3V. Uwaga na ryzyko wybuchu przy użyciu niewłaściwego typu. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Bateria | CR123 3V | str. 1 | |
| Zasięg | 300 m | W otwartej przestrzeni | str. 1 |
Gdzie szukać w PDF
- Instrukcja obsługi i instalacji str. 1
Spis treści
Najważniejsze informacje z instrukcji
Risco RWX73F to dwukierunkowy czujnik bezprzewodowy wyposażony w kontaktron magnetyczny oraz dwa dodatkowe wejścia przewodowe. Urządzenie wymaga sparowania z centralą poprzez tryb uczenia (Learn mode). Kluczowe jest zachowanie odpowiednich odległości montażowych magnesu od czujnika, które różnią się w zależności od materiału powierzchni (drewno vs metal).
Opis urządzenia
Czujnik RWX73F posiada dwa niezależne kanały, które są rozpoznawane przez system jako osobne strefy:
- Kanał 1: Kontaktron magnetyczny + wejście IN1.
- Kanał 2: Wejście IN2 (uniwersalne lub roletowe).
Instalacja i parowanie
Aby zarejestrować czujnik w systemie:
- Zdejmij przednią obudowę.
- Ustaw centralę w tryb uczenia (Learn mode).
- Włóż baterię, zwracając uwagę na polaryzację.
- Dla kanału 1: Ustaw przełącznik DIP switch 1 w pozycji OFF.
- Dla kanału 2: Ustaw przełącznik DIP switch 1 w pozycji ON.
- Naciśnij przycisk tamper na obudowie przez co najmniej 3 sekundy, aż centrala rozpozna urządzenie.
Podłączenie wejść
Czujnik obsługuje różne konfiguracje wejść przewodowych:
- NC (Normally Closed): Standardowe połączenie.
- NO (Normally Open): Standardowe połączenie.
- DEOL (Double End of Line): Wymaga zastosowania dwóch rezystorów 10k Ohm (dołączone do zestawu).
Montaż
Zalecenia dotyczące montażu:
- Montuj czujnik na nieruchomej części (ościeżnica), a magnes na ruchomej części (drzwi/okno).
- Zaleca się montaż w najwyższym możliwym punkcie.
- Maksymalne odległości dla poprawnej pracy:
- Drewno/Stop: 10 mm.
- Metal ferromagnetyczny (żelazo): 5 mm.
- Upewnij się, że oznaczenia na obudowie magnesu i czujnika są wyrównane.
Konfiguracja parametrów
Parametry dla każdego kanału można zdefiniować z poziomu centrali:
- Supervision: Włączone/Wyłączone.
- LED Enable: Włączone/Wyłączone.
- Alarm Hold: Włączone/Wyłączone.
- Termination: Wybór typu wejścia (NC, NO, DEOL).
- Response: 10ms lub 500ms.
Wskaźniki LED
- Udane parowanie: Krótka sekwencja błysków.
- Normalna praca: Krótkie mignięcie podczas transmisji.
- Niski poziom baterii: Krótka sekwencja błysków podczas transmisji.
Praktyczna pomoc
Typowe problemy
Brak wykrycia sygnału przez centralę
Upewnij się, że centrala jest w trybie uczenia (Learn mode) i naciśnij przycisk tamper na co najmniej 3 sekundy.
Czujnik nie reaguje na otwarcie
Sprawdź, czy magnes jest wyrównany z oznaczeniem na obudowie czujnika i czy odległość nie przekracza 10 mm (drewno) lub 5 mm (metal).
Przed użyciem
- Sprawdź polaryzację baterii CR123.
- Przygotuj rezystory 10k Ohm, jeśli używasz konfiguracji DEOL.
- Upewnij się, że centrala jest w trybie uczenia przed włożeniem baterii.
- Sprawdź, czy powierzchnia montażowa jest drewniana czy metalowa, aby dobrać dystans.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Schemat okablowania pokazuje podłączenie rezystorów 10k dla konfiguracji DEOL.

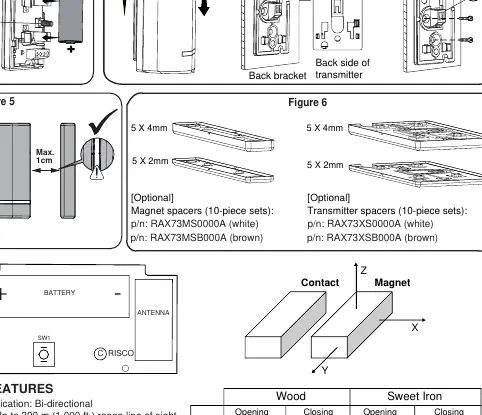

- Schemat montażu wskazuje na konieczność wyrównania oznaczeń na obudowie magnesu i czujnika.
Zgodność modelu
- Współpracuje z systemami bezprzewodowymi Risco 2-Way.
