Instrukcja obsługi wentylatora sufitowego River Of Goods 20575 Yvette
Kompletny przewodnik instalacji i obsługi wentylatora sufitowego River Of Goods 20575 Yvette. Instrukcja zawiera kroki montażu, schematy podłączenia elektrycznego, obsługę pilota oraz wskazówki dotyczące rozwiązywania problemów.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wentylator sufitowy River Of Goods 20575 Yvette wymaga profesjonalnego montażu. Instalacja obejmuje przygotowanie puszki elektrycznej, montaż wspornika, podłączenie odbiornika zdalnego sterowania oraz montaż łopat i oświetlenia. Czas montażu to około 30-60 minut. str. 1, 5, 9
Najważniejsze czynności
- Wyłączenie zasilania przed instalacją str. 2, 5, 9

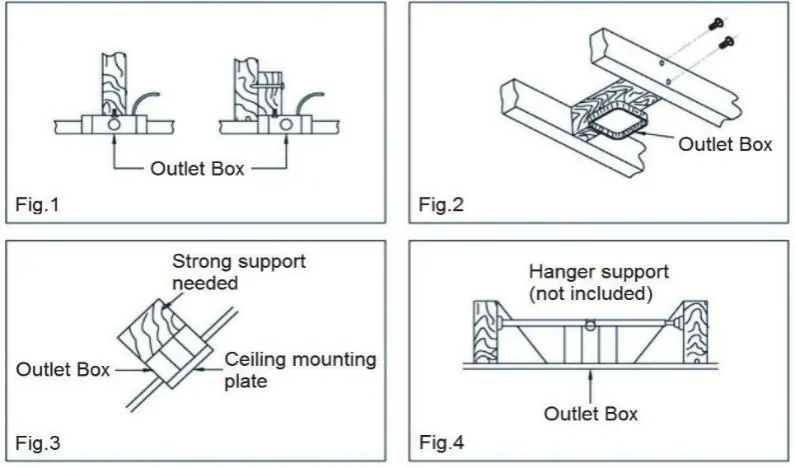

- Montaż wspornika do puszki elektrycznej str. 6
- Podłączenie przewodów zgodnie ze schematem str. 9
Pierwsze uruchomienie
- Włóż baterie AAA do pilota. Pilot jest zaprogramowany fabrycznie. str. 10
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Wentylator jest głośny
Sprawdź dokręcenie śrub, upewnij się, że puszka jest stabilna, nie używaj ściemniaczy ściennych.
str. 12
Wentylator chybocze się
Użyj dołączonego zestawu wyważającego.
str. 12Konserwacja i reset
- Okresowo sprawdzaj dokręcenie śrub (dwa razy w roku) i czyść wentylator wilgotną szmatką. str. 12
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Żarówki | 2x E26 7W LED | Typ żarówek do oświetlenia | str. 4, 11 |
| Waga | 6.5 kg / 14.33 lb | Waga urządzenia | str. 1 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 2, 3

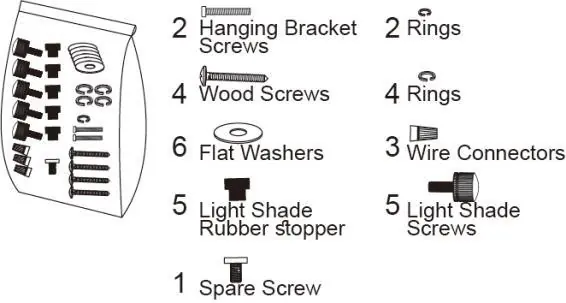

- Inwentarz części str. 4
- Instrukcja montażu str. 5, 6, 8, 11
- Schemat elektryczny str. 9
- Rozwiązywanie problemów str. 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wentylator sufitowy River Of Goods 20575 Yvette wymaga profesjonalnego montażu. Szacowany czas montażu wynosi od 30 minut do 1 godziny. Przed przystąpieniem do instalacji należy upewnić się, że puszka elektryczna jest przystosowana do montażu wentylatora i wytrzymuje obciążenie co najmniej 23 kg (50 funtów). Urządzenie jest przeznaczone do pomieszczeń o powierzchni do 37,2 m kwadratowych.
Przygotowanie do instalacji

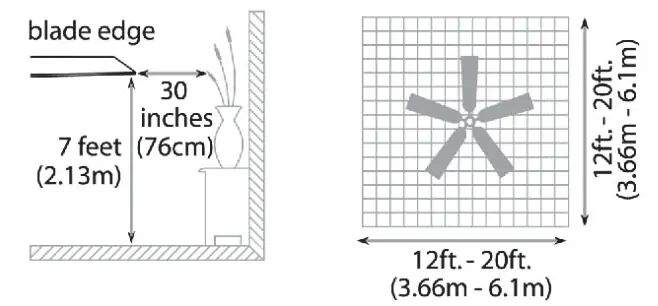

Przed rozpoczęciem prac należy wyłączyć zasilanie w skrzynce bezpieczników. Upewnij się, że miejsce montażu zapewnia co najmniej 2,13 m (7 stóp) prześwitu od podłogi do łopat wentylatora oraz 76 cm (30 cali) odległości od ścian lub innych przeszkód.
Montaż
Wentylator można zamontować na dwa sposoby: bezpośrednio przy suficie (flush mount) lub przy użyciu dołączonego pręta (down rod). W przypadku montażu na suficie skośnym, kąt nachylenia nie powinien przekraczać 25 stopni. Wymagane narzędzia: drabina, kombinerki, śrubokręt (płaski i krzyżakowy), taśma izolacyjna, próbnik napięcia.
Podłączenie elektryczne
Podłączenie musi być zgodne z lokalnymi przepisami elektrycznymi. Należy użyć dołączonego odbiornika zdalnego sterowania. Przewody należy starannie rozmieścić w puszce elektrycznej, oddzielając przewód uziemienia od pozostałych. Nie należy używać ściemniaczy ściennych, ponieważ mogą powodować buczenie silnika.
Montaż łopat i oświetlenia
Łopaty montuje się do silnika za pomocą trzech śrub na każdą łopatę. Zestaw oświetleniowy montuje się poprzez podłączenie złączy (biały do białego, niebieski do niebieskiego) i przykręcenie obudowy. W zestawie znajdują się dwie żarówki LED E26 7W.
Obsługa pilota
Pilot jest zaprogramowany fabrycznie. Jeśli nie działa, należy sprawdzić baterie (AAA) lub przeprowadzić ponowne parowanie: przytrzymać przyciski 1 i 2 w ciągu 10 sekund po włączeniu zasilania, aż do usłyszenia dwóch sygnałów dźwiękowych.
Konserwacja i rozwiązywanie problemów
Wentylator nie wymaga smarowania (łożyska są uszczelnione). Należy okresowo (dwa razy w roku) sprawdzać dokręcenie śrub. W przypadku hałasu lub chybotania, należy sprawdzić dokręcenie śrub montażowych lub użyć dołączonego zestawu wyważającego.
Informacje o producencie
River of Goods
Praktyczna pomoc
Typowe problemy
Wentylator lub światło nie uruchamia się
Sprawdź bezpieczniki, upewnij się, że zasilanie jest włączone, sprawdź poprawność połączeń przewodów oraz czy złącza zestawu oświetleniowego są dobrze wpięte.
Wentylator jest głośny
Pozwól na 24-godzinny okres docierania. Sprawdź, czy puszka montażowa jest dobrze przymocowana i czy wszystkie śruby są dokręcone. Upewnij się, że nie używasz niezatwierdzonego ściemniacza.
Wentylator nie porusza wystarczającej ilości powietrza
Sprawdź kierunek obrotów łopat (przełącznik na obudowie silnika). Upewnij się, że żadne przedmioty nie blokują przepływu powietrza.
Wentylator chybocze się
Niewielkie chybotanie jest dopuszczalne. Upewnij się, że puszka i wspornik są dobrze dokręcone. Użyj dołączonego zestawu wyważającego.
Przed użyciem
- Wyłącz zasilanie w głównym panelu elektrycznym.
- Upewnij się, że puszka elektryczna jest oznaczona jako 'Suitable for Fan Support' i wytrzymuje 23 kg.
- Sprawdź, czy masz wszystkie części z inwentarza.
- Przygotuj narzędzia: drabinę, kombinerki, śrubokręty, taśmę izolacyjną, próbnik.
- Upewnij się, że zachowano wymagane odstępy od ścian i podłogi.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Waga urządzenia
- 6,5 kg (14,33 lb).
- Czas montażu
- Szacunkowo 30 minut do 1 godziny.
Ilustracje i schematy

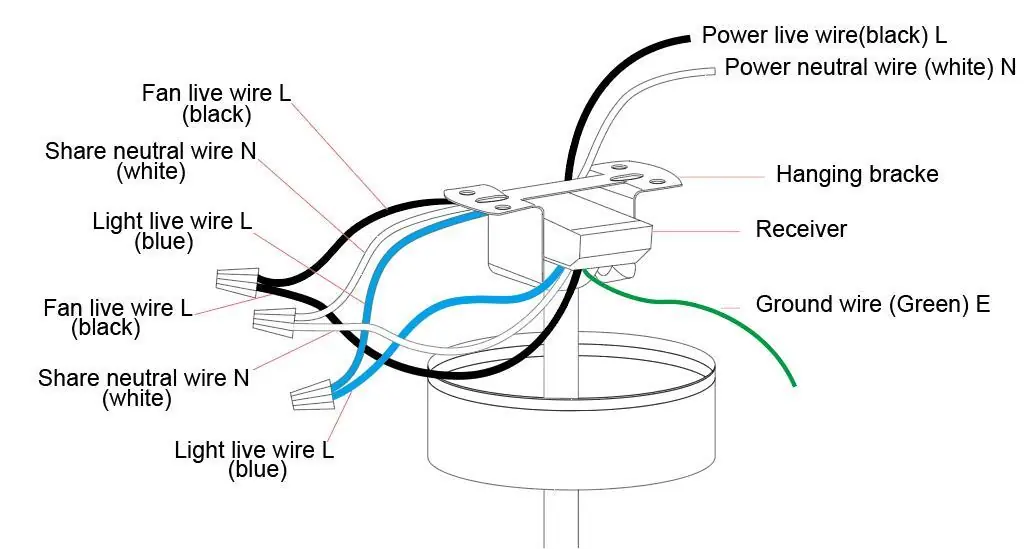

- Schemat okablowania pokazuje połączenie odbiornika z zasilaniem domowym oraz silnikiem wentylatora.
- Instrukcja montażu na pręcie (down rod) vs montaż bezpośredni (flush mount) pokazuje różnice w elementach montażowych.

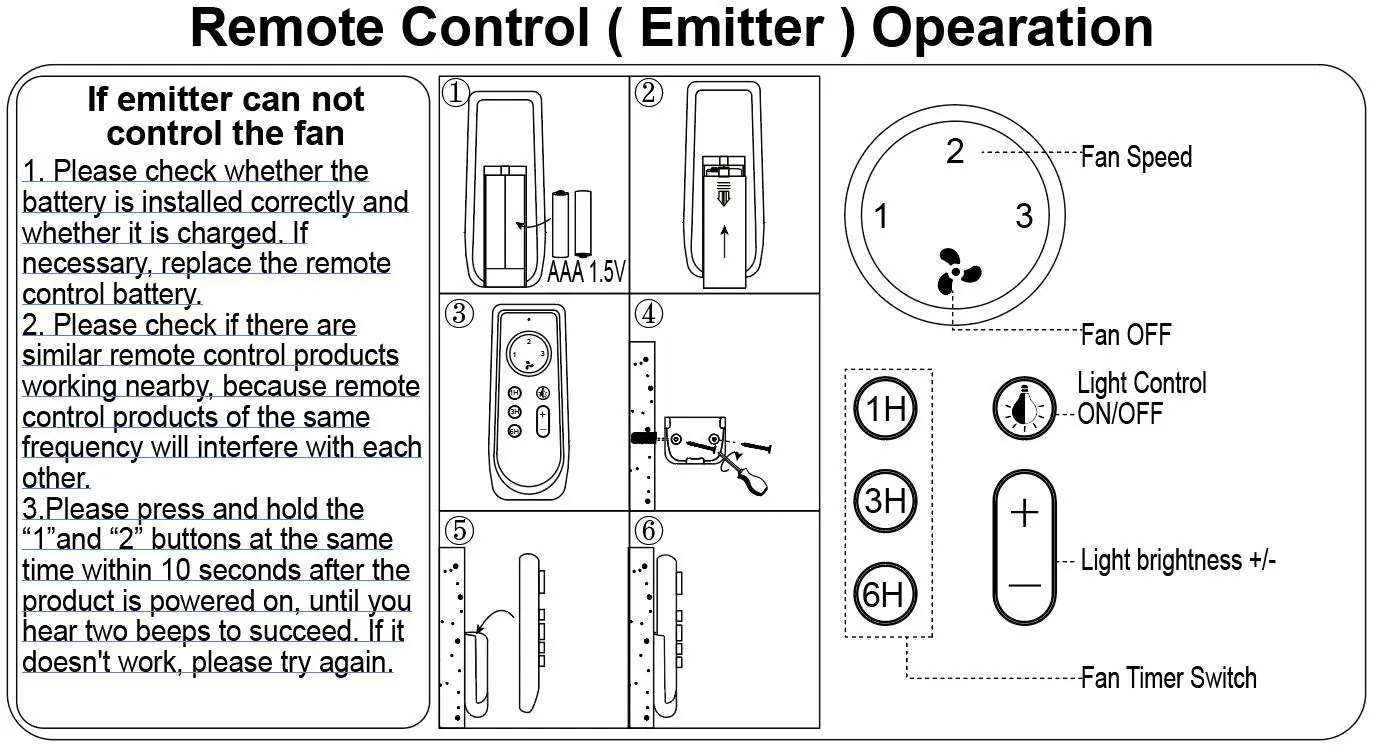

- Rysunek pilota wyjaśnia funkcje przycisków prędkości, światła i timera.
Zgodność modelu
- Wymagane użycie puszki elektrycznej przystosowanej do wentylatorów sufitowych.
- Nie używać ze ściemniaczami ściennymi (rheostat).
- Wymagane dla instalacji w Kanadzie: linka zabezpieczająca (zalecana również w innych instalacjach).
