Instrukcja obsługi wentylatora sufitowego Schuller Vento 168304D

Najważniejsze informacje

Wentylator sufitowy Schuller Vento 168304D to urządzenie wyposażone w silnik prądu stałego (DC) z 6 prędkościami, oświetlenie LED z regulacją temperatury barwowej (3000K-6000K) oraz chowane łopatki. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka. Urządzenie wymaga zasilania 220V / 50Hz.

Opis urządzenia

Wentylator posiada funkcję zmiany kierunku obrotów (F/R), timer oraz zdalne sterowanie. Łopatki wykonane są z przezroczystego akrylu. W zestawie znajduje się pilot zdalnego sterowania, który jest fabrycznie zsynchronizowany z wentylatorem.

Instalacja

Proces instalacji obejmuje następujące kroki:

• Montaż wspornika: Wywierć otwory w suficie (wiertło 8 mm), włóż kołki rozporowe i przykręć wspornik montażowy.
• System zawieszenia: Wybierz odpowiednią rurę (2A lub 2B) dla pożądanej wysokości. Przełóż przewody przez rurę, zamontuj półkulę i zabezpiecz zawleczką.
• Podłączenie elektryczne: Podłącz moduł do przewodów wychodzących z wentylatora, a następnie do zasilania sieciowego. Umieść moduł w przestrzeni wspornika sufitowego.
• Montaż czaszy i dyfuzora: Zamocuj czaszę do wspornika sufitowego, a następnie zainstaluj dyfuzor na spodzie wentylatora, obracając go zgodnie z ruchem wskazówek zegara.

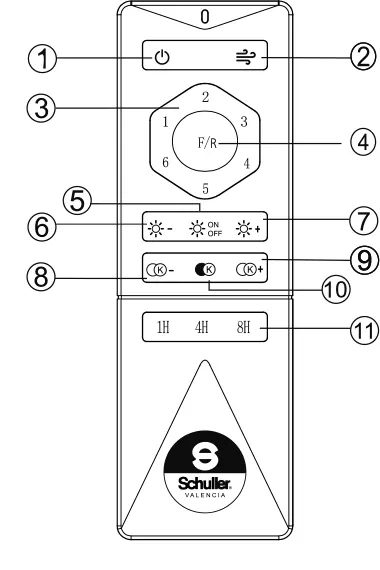

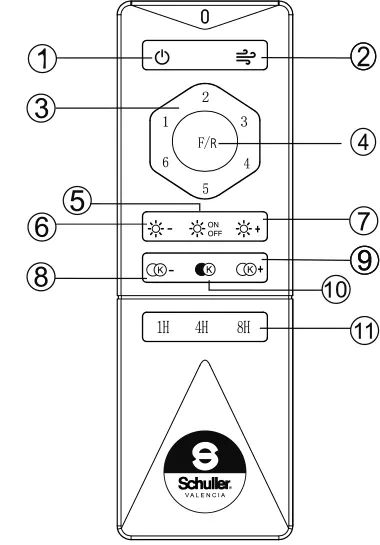

Obsługa pilota

Pilot umożliwia pełną kontrolę nad wentylatorem i oświetleniem:

• Włączanie/wyłączanie wentylatora i światła.
• Regulację prędkości (6 poziomów).
• Zmianę kierunku obrotów (F/R).
• Regulację jasności i temperatury barwowej światła (3000K, 4500K, 6000K).
• Ustawienie timera (1H, 4H, 8H).

Jeśli pilot nie reaguje, upewnij się, że baterie (2x 1.5V AAA) są sprawne. W razie potrzeby przeprowadź ponowną synchronizację: włącz wentylator i przytrzymaj przycisk F/R przez kilka sekund, aż usłyszysz sygnał dźwiękowy.

Rozwiązywanie problemów

W przypadku problemów z działaniem:

• Wentylator nie działa: Sprawdź połączenia szybkozłączek.
• Hałas/wibracje: Upewnij się, że wspornik sufitowy jest sztywno zamocowany, a rury są dobrze dokręcone i wycentrowane.
• Łopatki nie otwierają się: Poluzuj lekko śruby mocujące łopatki.
• Niestabilność: Użyj zestawu do wyważania (magnesów), aby wyeliminować oscylacje.

Konserwacja

Przez pierwsze 24 godziny po instalacji wentylator może pracować nieco głośniej, co jest normalnym procesem docierania. W przypadku montażu na sufitach podwieszanych (gips-karton, drewno, metal) zaleca się stosowanie materiałów izolacyjnych w celu wygłuszenia ewentualnych wibracji.
