Instrukcja obsługi wentylatora sufitowego Lucci Air Leyndell DC

Najważniejsze informacje z instrukcji

Wentylator sufitowy Lucci Air Leyndell DC to energooszczędne urządzenie z silnikiem prądu stałego (DC). Instalacja musi być wykonana przez licencjonowanego elektryka. Urządzenie jest przeznaczone do użytku wewnątrz pomieszczeń oraz w zadaszonych miejscach na zewnątrz (wymagane minimum 2 ściany). Wentylator nie jest wodoodporny.

Instalacja

Przed montażem upewnij się, że konstrukcja sufitu jest w stanie utrzymać ciężar 26 kg. Łopaty muszą znajdować się co najmniej 2,1 m nad podłogą. W instalacji elektrycznej musi zostać uwzględniony wyłącznik wielobiegunowy.

• Montaż wspornika: Przykręć wspornik do belki sufitowej za pomocą dwóch długich śrub.
• Montaż rury (down rod): Przełóż przewody przez rurę, zamontuj ją w obudowie silnika i zabezpiecz zawleczką.
• Montaż łopat: Przykręć łopaty do wsporników, zwracając uwagę na oznaczenie THIS SIDE UP.
• Zestaw oświetleniowy: Zamontuj płytę oświetleniową, lampę GX53 i szklany klosz.

Podłączenie elektryczne

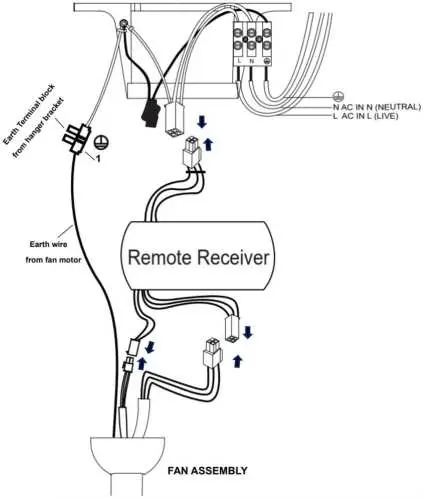

Wszystkie połączenia muszą być wykonane przez elektryka. Schemat połączeń znajduje się w instrukcji (Fig. 11). Należy podłączyć przewody zasilające (L, N, uziemienie) do bloku zacisków na wsporniku montażowym, a następnie połączyć odbiornik DC z silnikiem za pomocą szybkozłączy.

Obsługa i funkcje

Wentylator sterowany jest za pomocą pilota. Pilot posiada 6 prędkości, funkcję rewersu (lato/zima) oraz sterowanie oświetleniem. Pilot jest fabrycznie sparowany, ale w razie potrzeby można przeprowadzić proces parowania ponownie, postępując zgodnie z instrukcją na stronie 15.

Konserwacja

Wymagana jest okresowa konserwacja co 6 miesięcy. Czyść wentylator miękką szczotką lub niestrzępiącą się szmatką. Nie używaj rozpuszczalników organicznych ani wody. Silnik posiada trwale nasmarowane łożyska, więc nie wymaga oliwienia.
