Instrukcja obsługi wentylatora sufitowego Visual Comfort 14PRR52XXXD
Szybki przewodnik po instalacji i obsłudze wentylatora sufitowego Visual Comfort 14PRR52XXXD. Dowiedz się, jak zamontować urządzenie, podłączyć przewody, skonfigurować pilot zdalnego sterowania oraz rozwiązać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do instalacji wentylatora sufitowego Visual Comfort 14PRR52XXXD należy bezwzględnie wyłączyć zasilanie w panelu serwisowym. Urządzenie wymaga zasilania AC 120V/60Hz. Wentylator jest przeznaczony do montażu w miejscach o ograniczonej wilgotności, takich jak zadaszone patio lub werandy. Upewnij się, że skrzynka przyłączeniowa jest przystosowana do utrzymania ciężaru wentylatora (min. 15.9 kg / 35 lbs).
Montaż i instalacja
Proces instalacji obejmuje montaż wspornika, przygotowanie rury (downrod) oraz podłączenie elektryczne:
- Wspornik montażowy: Upewnij się, że skrzynka jest solidnie przymocowana do konstrukcji sufitu.
- Rura (downrod): Przełóż przewody przez rurę, zamontuj zawleczkę i śrubę zabezpieczającą. Upewnij się, że rura jest prawidłowo osadzona w wsporniku (wypustka musi trafić w szczelinę).
- Okablowanie: Podłącz przewody zgodnie ze schematem: czerwony, fioletowy i szary do odpowiednich wyjść odbiornika, niebieski i biały do oświetlenia, oraz zasilanie domowe (czarny/biały/uziemienie) do odbiornika.
Instalacja łopat i oświetlenia
Po zamontowaniu silnika i podłączeniu przewodów:
- Przykręć łopaty do uchwytów, a następnie zamontuj całe zespoły łopat do silnika.

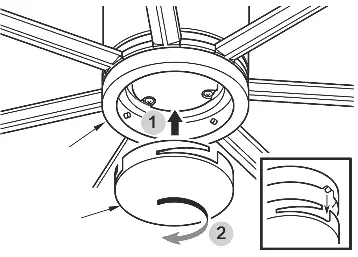

- Zamontuj panel oświetleniowy (light pan) na silniku.
- Zainstaluj moduł LED lub płytę zaślepiającą (blanking plate), jeśli nie korzystasz z oświetlenia.
- Nałóż klosz (lexan shade) i przekręć zgodnie z ruchem wskazówek zegara, aby zablokować.
Obsługa pilota zdalnego sterowania
Pilot oferuje dwa tryby pracy:
- Universal Mode: Przełącznik DIP w pozycji UPPER. Pozwala na sterowanie wieloma wentylatorami tym samym pilotem.
- Learning Mode: Przełącznik DIP w pozycji LOWER. Wymaga sparowania: włącz zasilanie i w ciągu 60 sekund przytrzymaj przycisk LEARN przez 3 sekundy.
Pilot posiada funkcję ściemniania (DIM) oraz regulację prędkości (1-6). W przypadku utraty zasilania, wentylator zapamiętuje ostatnie ustawienia.
Rozwiązywanie problemów
Jeśli wentylator nie działa, sprawdź bezpieczniki, połączenia przewodów oraz baterie w pilocie. W przypadku hałasu, dokręć wszystkie śruby montażowe. Jeśli wentylator się chwieje, sprawdź wyważenie łopat i upewnij się, że wspornik jest sztywno zamocowany.
Praktyczna pomoc
Typowe problemy
Wentylator nie startuje
Sprawdź bezpieczniki, połączenia przewodów w obudowie przełącznika, ustawienia przełączników DIP w pilocie oraz stan baterii.
Wentylator hałasuje
Dokręć wszystkie śruby w obudowie silnika i uchwytach łopat. Upewnij się, że złącza przewodów nie obijają się o obudowę.
Wentylator chwieje się
Upewnij się, że wspornik montażowy jest dobrze dokręcony. Sprawdź, czy łopaty są na równej wysokości, mierząc odległość od końcówki łopaty do sufitu.
Oświetlenie nie działa
Sprawdź połączenie niebieskiego przewodu, upewnij się, że żarówka jest dobrze dokręcona i sprawdź połączenia w zestawie oświetleniowym.
Przed użyciem
- Wyłącz zasilanie w panelu serwisowym przed rozpoczęciem prac.
- Upewnij się, że skrzynka przyłączeniowa wytrzyma obciążenie min. 15.9 kg (35 lbs).
- Przygotuj narzędzia: taśma izolacyjna, śrubokręt krzyżakowy, kombinerki, okulary ochronne, drabina.
- Sprawdź, czy masz baterie 1.5V/AAA do pilota.
- Upewnij się, że miejsce montażu zapewnia min. 7 stóp (ok. 2.1m) prześwitu od podłogi do łopat.
Parametry w praktyce
- AC 120V/60Hz
- Wymagane zasilanie elektryczne.
- Learning Mode
- Tryb parowania pilota z konkretnym wentylatorem.
Ilustracje i schematy
- Schemat okablowania pokazuje połączenia między odbiornikiem pilota a zasilaniem domowym i silnikiem.

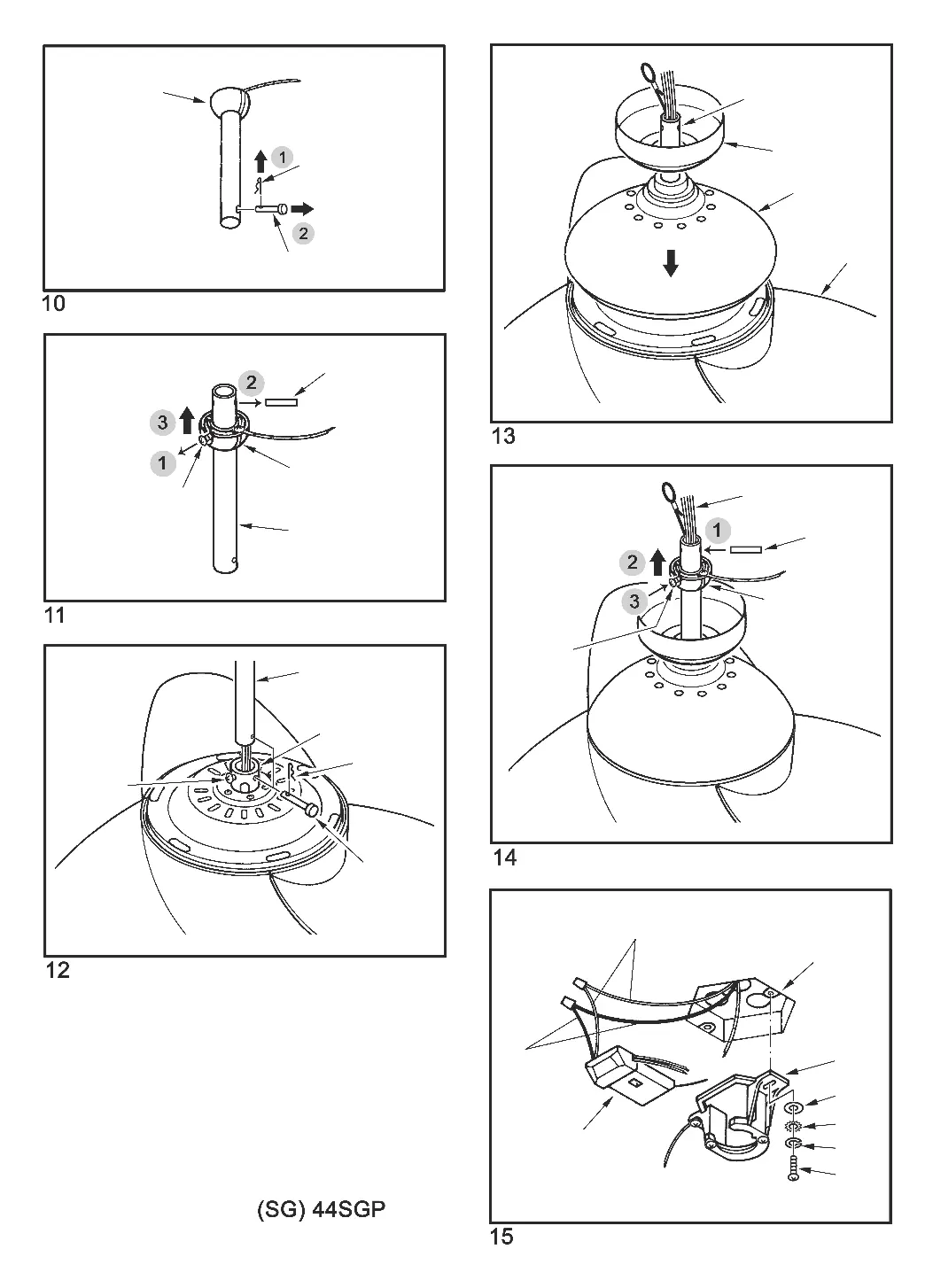

- Instrukcja montażu rury (downrod) zawiera kroki z zawleczką i śrubą zabezpieczającą.
Zgodność modelu
- Wentylator nadaje się do wilgotnych pomieszczeń (zadaszone patio/werandy).
- Nie używaj z innymi ściemniaczami niż dedykowany sterownik.
- Wentylator może być sterowany maksymalnie przez 2 piloty.
