Instrukcja obsługi wentylatora sufitowego Lucci Air Summit 54 DC
Pobierz instrukcję obsługi wentylatora sufitowego Lucci Air Summit 54 DC. Dowiedz się, jak bezpiecznie zamontować, podłączyć i obsługiwać urządzenie oraz jak sparować pilot zdalnego sterowania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wentylator sufitowy Lucci Air Summit 54 DC to urządzenie energooszczędne z silnikiem prądu stałego (DC). Ważne: Instalacja musi zostać wykonana przez licencjonowanego elektryka. W stałej instalacji elektrycznej musi znajdować się wyłącznik wielobiegunowy zgodnie z lokalnymi przepisami. Wentylator nie jest wodoodporny i w przypadku montażu w miejscach zadaszonych (alfresco) musi być chroniony przed wodą, wiatrem, kurzem i solą.

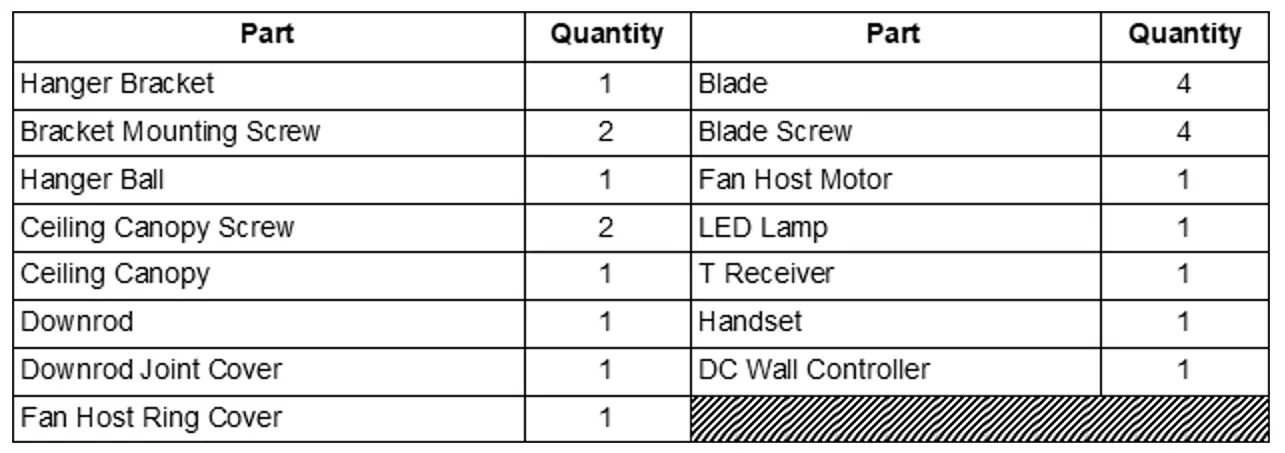

Montaż wentylatora
Przed montażem upewnij się, że konstrukcja sufitu jest w stanie utrzymać czterokrotność ciężaru wentylatora. Wentylator należy montować na płaskim suficie (nie nadaje się do sufitów skośnych). Łopatki muszą znajdować się co najmniej 2,1 m nad podłogą, a końcówki łopatek w odległości 300 mm od najbliższych obiektów lub ścian.
- Montaż wspornika: Przykręć wspornik do konstrukcji sufitu za pomocą dwóch długich śrub.

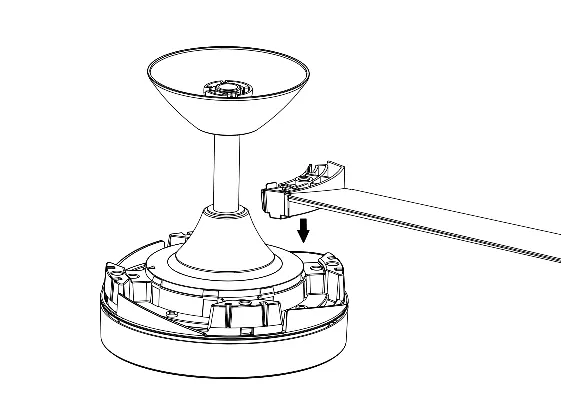

- Montaż łopatek: Odkręć osłonę łopatek, zamontuj łopatki do zespołu silnika, a następnie przykręć osłonę z powrotem.

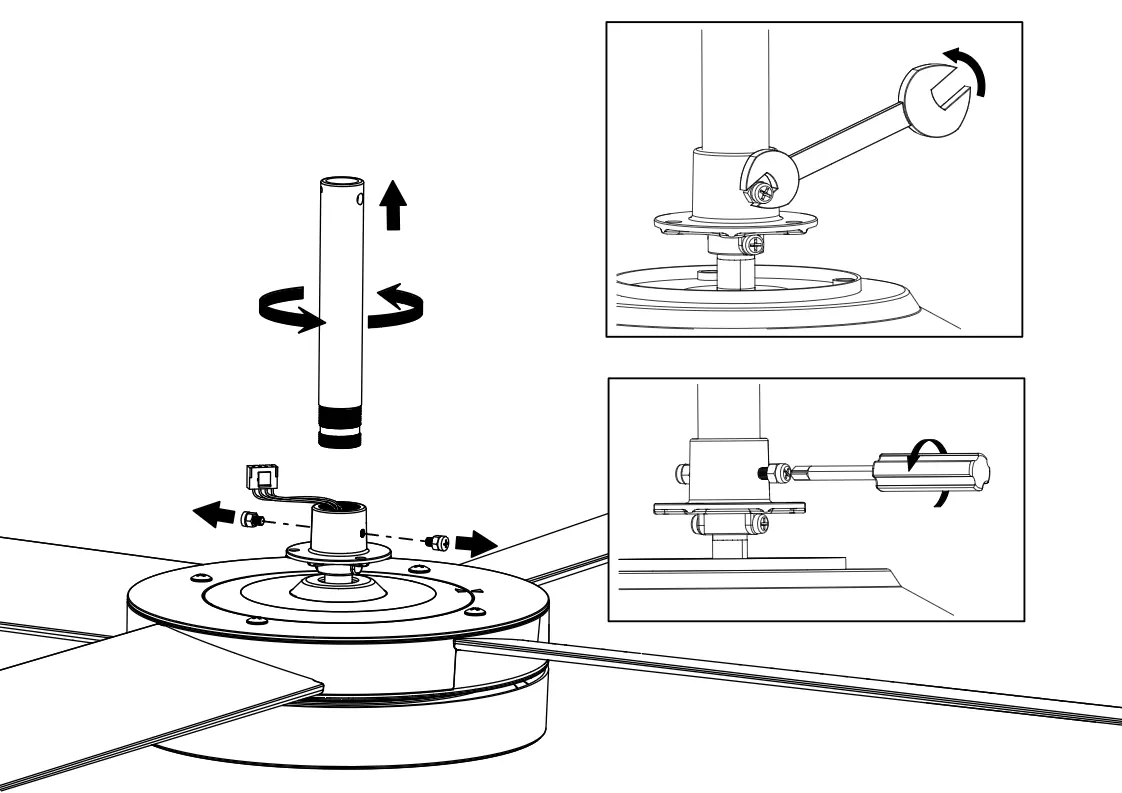

- Zawieszenie: Umieść wspornik na kuli zawieszenia, upewniając się, że wpust kuli znajduje się na kołku wspornika.
- Okablowanie: Podłącz zasilanie sieciowe do listwy zaciskowej wspornika, a następnie podłącz odbiornik silnika DC zgodnie ze schematem.
Obsługa wentylatora
Wentylator jest sterowany za pomocą dołączonego pilota zdalnego sterowania. Pilot umożliwia: włączanie/wyłączanie wentylatora, zmianę prędkości (6 poziomów), zmianę kierunku obrotów (lato/zima), sterowanie oświetleniem (włączanie/wyłączanie, ściemnianie, zmiana temperatury barwowej) oraz ustawienie timera (1h, 2h, 4h).
Parowanie pilota: Jeśli wentylator nie reaguje, należy przeprowadzić procedurę parowania: wyłącz zasilanie główne, włącz ponownie, a w ciągu 30 sekund naciśnij i przytrzymaj przycisk "Forward/Reverse" na pilocie przez 10-15 sekund, aż usłyszysz sygnał dźwiękowy.
Konserwacja i czyszczenie
Wentylator wymaga jedynie okresowego czyszczenia co 6 miesięcy. Używaj miękkiej szczotki lub niestrzępiącej się szmatki, aby uniknąć zarysowań. Nie używaj organicznych rozpuszczalników ani środków czyszczących. Nie zanurzaj wentylatora w wodzie. Silnik posiada trwale nasmarowane łożyska kulkowe, więc nie wymaga oliwienia.
Dane techniczne
Wentylator pracuje przy napięciu 220-240V~ 50Hz. Moc silnika wynosi 25W, a moc oświetlenia 18W. Całkowita waga urządzenia to 7,2 kg.
Praktyczna pomoc
Typowe problemy
Wentylator działa tylko na wysokich obrotach po instalacji
Wymaga naprawy parowania pilota z odbiornikiem.
Brak funkcji zmiany kierunku obrotów
Wymaga naprawy parowania pilota z odbiornikiem.
Wentylator nie reaguje na pilota
Sprawdź baterie (2x AAA) lub przeprowadź procedurę parowania.
Wentylator chwieje się podczas pracy
Sprawdź, czy wszystkie śruby mocujące wspornik i rurę są dokręcone.
Przed użyciem
- Upewnij się, że instalację wykonuje licencjonowany elektryk.
- Zainstaluj wyłącznik wielobiegunowy w stałym okablowaniu.
- Sprawdź, czy konstrukcja sufitu wytrzyma czterokrotność ciężaru wentylatora.
- Upewnij się, że łopatki są min. 2,1 m nad podłogą.
- Sprawdź, czy wentylator jest w miejscu osłoniętym (jeśli montowany na zewnątrz).
Parametry w praktyce
- Moc oświetlenia
- 18W
Ilustracje i schematy
- Schemat połączeń (Fig. 5) pokazuje podłączenie zasilania do listwy zaciskowej wspornika oraz odbiornika silnika DC.

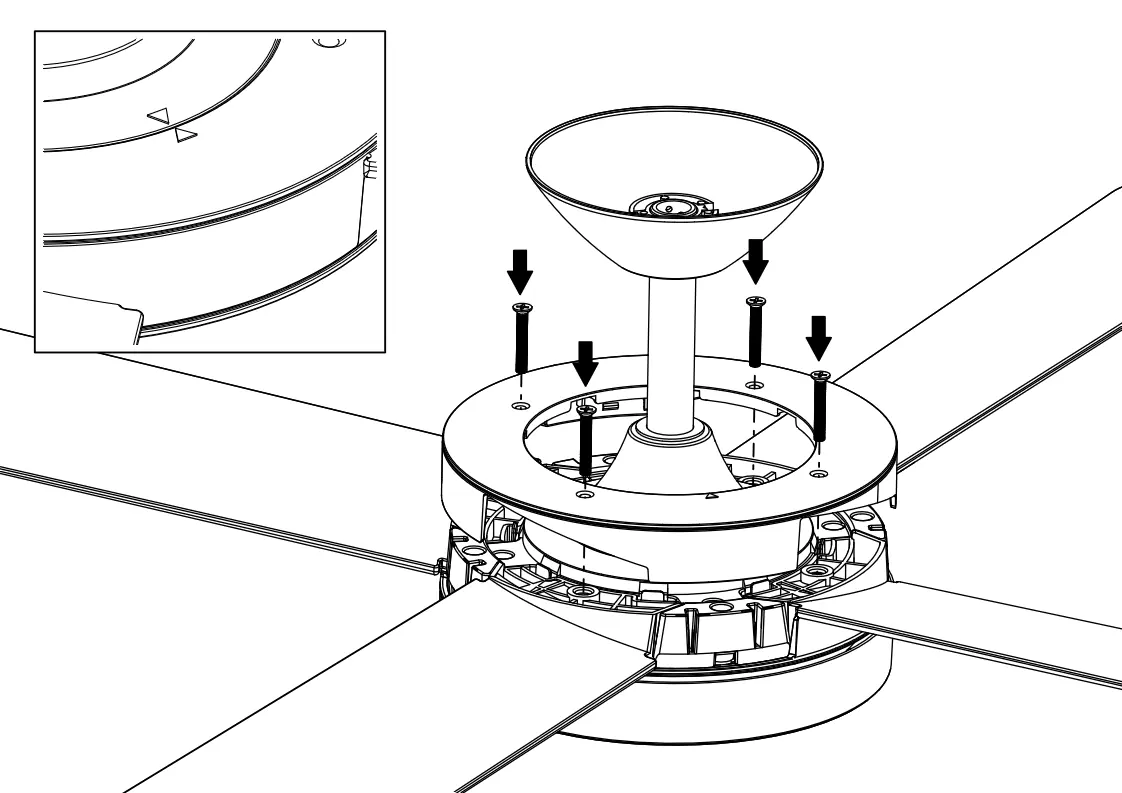

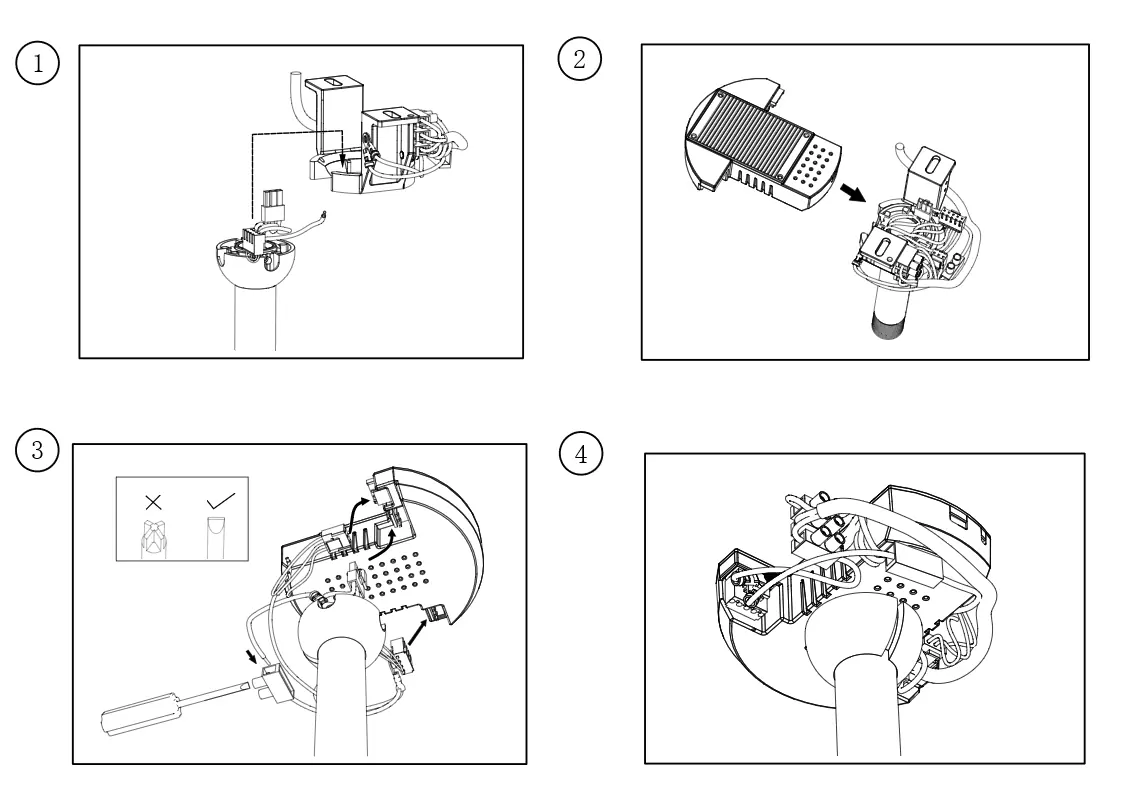

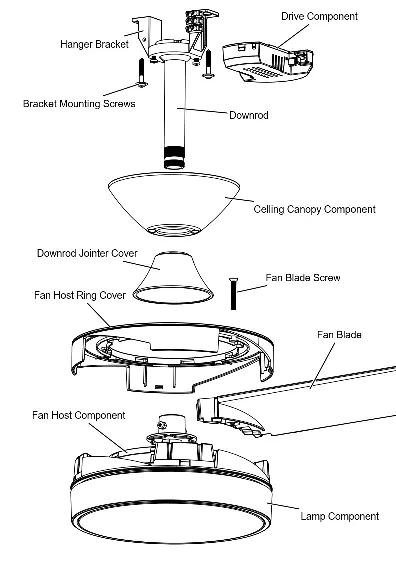

- Rysunki montażowe (Fig. 1-4) ilustrują kolejność instalacji wspornika, łopatek i zawieszenia.
Zgodność modelu
- Tylko do montażu na płaskim suficie.
- Wymaga wyłącznika wielobiegunowego w stałej instalacji.
