Instrukcja obsługi elektronicznego regulatora obrotów Summit X Series 100XHV

Najważniejsze informacje z instrukcji

Elektroniczny regulator obrotów (ESC) Summit X Series 100XHV to zaawansowane urządzenie sterujące silnikami bezszczotkowymi. Przed pierwszym użyciem kluczowe jest przeprowadzenie kalibracji przepustnicy oraz upewnienie się, że napięcie zasilania (5S-14S Lipo) jest zgodne ze specyfikacją. Urządzenie posiada wbudowane zabezpieczenia termiczne, prądowe oraz funkcję telemetrii.

Opis urządzenia i funkcje

Regulator wyposażony jest w 32-bitowy system napędowy ARM, metalową obudowę CNC z wbudowanym wentylatorem oraz zintegrowany moduł Type-C do programowania i aktualizacji oprogramowania. Wspiera protokoły telemetrii oraz pracę w trybie S.BUS.

Schemat podłączenia

Podłączenie wymaga wpięcia odbiornika do portu sterowania, podłączenia zasilania (baterii) przez wtyczkę antispark oraz opcjonalnego podłączenia adaptera telemetrii. Należy zwrócić uwagę na polaryzację i poprawne wpięcie wtyczek do odbiornika.

Programowanie parametrów

Regulator oferuje szeroki zakres ustawień konfigurowalnych przez aplikację:

• Rampup Power: Ustawienie mocy startowej (3-150%).
• Motor Timing: Kąt wyprzedzenia (1-31 stopni lub auto).
• Brake On Stop: Siła hamowania (1-100% lub wyłączone).
• Ochrona: Zabezpieczenia termiczne, prądowe, niskiego napięcia oraz niskich obrotów (Low RPM Power Protect).
• Tryby pracy: Możliwość wyboru kierunku obrotów, trybu Sine Modulation oraz aktywacji telemetrii.

Kalibracja przepustnicy

Kalibracja jest niezbędna do poprawnej pracy ESC. Proces polega na włączeniu zasilania przy odpowiednim położeniu drążka przepustnicy. ESC potwierdza wykrycie sygnału i zapisanie wartości za pomocą sygnałów dźwiękowych. Jeśli przepustnica jest powyżej środka przy starcie, ESC automatycznie przejdzie w tryb kalibracji.

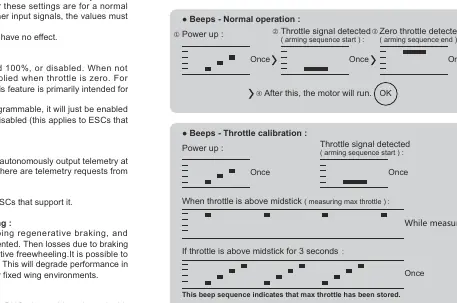

Sygnały dźwiękowe i diagnostyka

ESC komunikuje swój stan za pomocą sygnałów dźwiękowych:

• Normalna praca: Sekwencja dźwięków przy włączeniu zasilania potwierdzająca wykrycie sygnału i uzbrojenie.
• Błędy: Specyficzne sekwencje dźwiękowe informują o braku aktywacji ESC lub błędzie aktywacji. W takim przypadku urządzenie może nie działać poprawnie.

Telemetria

Urządzenie wspiera telemetrię kompatybilną ze specyfikacją KISS 24A, przesyłając dane takie jak temperatura, napięcie, prąd oraz prędkość obrotowa silnika.
