Instrukcja obsługi wentylatora sufitowego Visual Comfort & Co. 14PRR72XXXD

Szybki przewodnik po instalacji i obsłudze wentylatora sufitowego Visual Comfort & Co. 14PRR72XXXD. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć przewody, sparować pilot zdalnego sterowania oraz rozwiązywać typowe problemy.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy wentylatora sufitowego Visual Comfort & Co. serii 14PRR72XXXD. Urządzenie wymaga zasilania 120V/60Hz i jest przeznaczone do montażu wewnątrz pomieszczeń oraz w miejscach wilgotnych (zadaszone patio, werandy). Przed przystąpieniem do prac należy upewnić się, że puszka montażowa jest przystosowana do utrzymania ciężaru wentylatora (min. 15.9 kg / 35 lbs).

Bezpieczeństwo i ostrzeżenia

  • Przed rozpoczęciem instalacji, serwisu lub czyszczenia należy bezwzględnie wyłączyć zasilanie w panelu serwisowym.
  • Instalacja elektryczna musi być wykonana przez wykwalifikowany personel zgodnie z lokalnymi przepisami (ANSI/NFPA 70).
  • Nie należy zginać uchwytów łopat podczas montażu ani wkładać ciał obcych między obracające się łopaty.
  • Wentylator musi być zainstalowany z użyciem ściennego wyłącznika izolacyjnego.
  • Nie używać z innymi ściemniaczami niż zalecane (część nr DC8).

Instalacja wentylatora

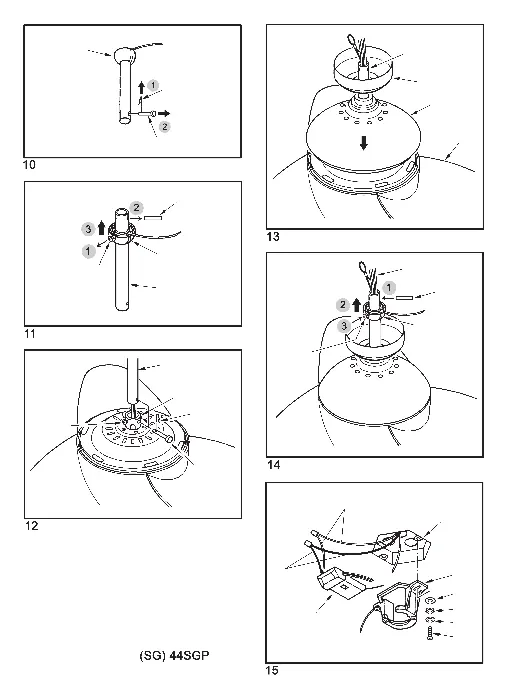

Dodatkowe zdjęcie montażowe ze strony 3
Dodatkowe zdjęcie montażowe ze strony 3
  1. Wyłącz zasilanie elektryczne.
  2. Upewnij się, że puszka montażowa jest solidnie przymocowana do konstrukcji budynku.
  3. Zamontuj wspornik montażowy do puszki za pomocą dostarczonych śrub.
  4. Przygotuj rurę montażową (downrod): usuń zawleczkę i sworzeń, przełóż przewody przez rurę.
  5. Wsuń rurę do jarzma silnika, zabezpiecz sworzniem i zawleczką, a następnie dokręć śruby ustalające.
  6. Umieść kulę rury w otworze wspornika montażowego, dopasowując wypustkę do szczeliny.

Podłączenie elektryczne

Podłączenie wykonuje się za pomocą odbiornika zdalnego sterowania:

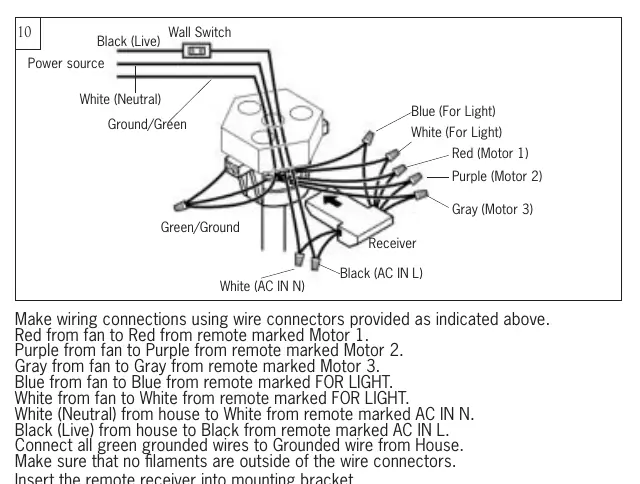

Schemat połączeń elektrycznych odbiornika
Schemat połączeń elektrycznych odbiornika
  • Czerwony (wentylator) do czerwonego (odbiornik - Motor 1).
  • Fioletowy (wentylator) do fioletowego (odbiornik - Motor 2).
  • Szary (wentylator) do szarygo (odbiornik - Motor 3).
  • Niebieski (wentylator) do niebieskiego (odbiornik - FOR LIGHT).
  • Biały (wentylator) do białego (odbiornik - FOR LIGHT).
  • Zasilanie: Biały (neutralny) do AC IN N, Czarny (faza) do AC IN L.
  • Uziemienie: Wszystkie zielone przewody muszą być połączone z przewodem uziemiającym instalacji domowej.

Montaż łopat i oświetlenia

Po wykonaniu połączeń elektrycznych:

  • Zamontuj łopaty do silnika za pomocą dostarczonych śrub i podkładek.
  • Zamontuj panel oświetleniowy (light pan) na silniku.
  • Zainstaluj moduł LED (lub zaślepkę, jeśli nie używasz oświetlenia) i klosz.

Obsługa pilota zdalnego sterowania

Pilot posiada dwa tryby pracy:

Ustawienia pilota i przełączniki DIP
Ustawienia pilota i przełączniki DIP
  • Universal Mode: Przełącznik DIP w pozycji UPPER. Pozwala na sterowanie wieloma wentylatorami z tymi samymi ustawieniami.
  • Learning Mode: Przełącznik DIP w pozycji LOWER. Wymaga sparowania: włącz zasilanie i w ciągu 60 sekund naciśnij przycisk LEARN na 3 sekundy.

Funkcja ściemniania (DIM) jest ustawiona fabrycznie. Aby zmienić tryb na ON/OFF, należy wyłączyć zasilanie i zmienić ustawienie przełącznika w odbiorniku.

Rozwiązywanie problemów

W przypadku problemów z działaniem wentylatora:

  • Wentylator nie startuje: Sprawdź bezpieczniki, połączenia przewodów oraz baterie w pilocie.
  • Hałaśliwa praca: Sprawdź dokręcenie wszystkich śrub montażowych. Odczekaj 24 godziny na "dotarcie się" silnika.
  • Chwianie się: Sprawdź, czy wspornik jest dobrze dokręcony. Wyrównaj poziomy łopat, mierząc odległość od sufitu do końcówki każdej łopaty.

Praktyczna pomoc

Typowe problemy

Wentylator nie startuje

Sprawdź bezpieczniki, połączenia przewodów w puszce, ustawienia przełączników DIP w pilocie oraz stan baterii.

Hałaśliwa praca

Dokręć śruby obudowy silnika i łopat. Upewnij się, że złącza przewodów nie obijają się o obudowę.

Chwianie się wentylatora

Upewnij się, że wspornik jest sztywno zamocowany. Wyrównaj poziomy łopat poprzez pomiar odległości od sufitu i ewentualne użycie podkładek.

Światło nie działa

Sprawdź połączenie niebieskiego przewodu, dokręcenie żarówki oraz połączenia w zestawie oświetleniowym.

Przed użyciem

  • Wyłącz zasilanie w panelu serwisowym przed rozpoczęciem prac.
  • Upewnij się, że puszka montażowa wytrzyma obciążenie min. 15.9 kg (35 lbs).
  • Przygotuj narzędzia: taśma izolacyjna, śrubokręt krzyżakowy, kombinerki, drabina.
  • Sprawdź, czy miejsce montażu zapewnia min. 2.1 m (7 stóp) prześwitu od podłogi.

Parametry w praktyce

15.9 kg (35 lbs)
Minimalna nośność puszki montażowej.

Ilustracje i schematy

  • Schemat podłączenia (str. 4) pokazuje połączenie odbiornika z zasilaniem domowym i silnikiem wentylatora.
  • Instrukcja montażu łopat (str. 5) ilustruje kolejność przykręcania wsporników do silnika.

Zgodność modelu

  • Wentylator nadaje się do wilgotnych pomieszczeń (zadaszone patio/werandy).
  • Nie używać z innymi ściemniaczami ściennymi niż zalecane (część DC8).
