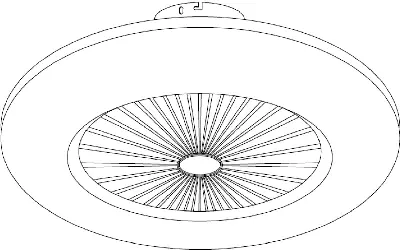

Instrukcja obsługi wentylatora sufitowego Noaton CALLISTO 11055
Szybki przewodnik po wentylatorze sufitowym Noaton CALLISTO 11055. Dowiedz się, jak bezpiecznie zamontować urządzenie, obsługiwać pilot zdalnego sterowania, dbać o konserwację oraz rozwiązywać najczęstsze problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wentylator sufitowy Noaton CALLISTO 11055 jest przeznaczony wyłącznie do użytku wewnętrznego w gospodarstwach domowych. Montaż musi zostać przeprowadzony przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Urządzenie wymaga zasilania 220-240 V AC. Nie należy podłączać wentylatora do ściemniaczy ani potencjometrów, gdyż może to uszkodzić silnik. Wentylator musi być zamontowany na wysokości co najmniej 230 cm od podłoża, z zachowaniem min. 30 cm odstępu od ścian i przeszkód.
Montaż
- Przymocuj wspornik montażowy do sufitu lub ściany za pomocą dostarczonych kołków i wkrętów.
- Odłącz zasilanie elektryczne w domu przed przystąpieniem do prac.
- Połącz przewody z obwodu domowego z odpowiednimi przewodami wentylatora.
- Przymocuj korpus wentylatora do wspornika za pomocą śrub, upewniając się, że przewody nie są przygniecione.
- Sprawdź dokręcenie wszystkich śrub i przywróć zasilanie.
Obsługa pilotem
Pilot zdalnego sterowania działa na podczerwień i nie wymaga parowania. Aby zapewnić poprawne działanie, należy kierować górną część pilota (diodę IR) bezpośrednio na wentylator z odległości do 4 metrów. Pilot umożliwia:
- Włączanie i wyłączanie światła oraz wentylatora.
- Regulację intensywności światła (strzałki góra/dół).
- Zmianę temperatury barwowej światła (strzałki lewo/prawo).
- Ustawienie prędkości wentylatora (niska, średnia, wysoka).
- Ustawienie timera (1h lub 2h).
Konserwacja i czyszczenie
Ze względu na ruch obrotowy, śruby mogą z czasem ulec poluzowaniu. Należy sprawdzać ich dokręcenie co najmniej dwa razy w roku. Do czyszczenia używaj wyłącznie miękkiej szczotki lub ściereczki z mikrofibry. Nie używaj wody, detergentów, alkoholu ani substancji ściernych, aby uniknąć uszkodzenia silnika lub zarysowania powierzchni.
Rozwiązywanie problemów
Jeśli wentylator nie działa, sprawdź bezpieczniki, połączenia przewodów oraz baterie w pilocie. W przypadku hałaśliwej pracy, dokręć śruby i upewnij się, że wspornik jest stabilny. Przy pierwszym uruchomieniu wentylator może pracować głośniej przez pierwsze 8 godzin, aż części się ustabilizują.
Dane techniczne
- Napięcie: 220-240 V AC 50/60 Hz
- Pobór mocy silnika: maks. 35 W
- Oświetlenie: 2x24 W
- Liczba łopatek: 5 (materiał ABS)
- Wymiary: 55 x 22 cm
- Waga: 3,1 kg
Praktyczna pomoc
Typowe problemy
Wentylator nie obraca się
Sprawdź bezpieczniki, połączenia przewodów (wymaga elektryka), baterie w pilocie lub zasilanie.
Hałaśliwa praca
Dokręć śruby, sprawdź montaż wspornika, używaj tylko oryginalnego pilota.
Światło się nie zapala
Skontaktuj się z serwisem (prawdopodobnie uszkodzone oświetlenie).
Niewystarczający przepływ powietrza
Usuń przedmioty blokujące przepływ powietrza lub sprawdź, czy średnica wentylatora jest odpowiednia do wielkości pomieszczenia.
Przed użyciem
- Sprawdź, czy podłoże wytrzyma obciążenie 30 kg
- Upewnij się, że wysokość montażu to min. 230 cm
- Zapewnij 30 cm odstępu od ścian i przeszkód
- Wyłącz zasilanie przed montażem
- Upewnij się, że nie używasz ściemniaczy ściennych
Parametry w praktyce
- Pobór mocy silnika
- Maksymalnie 35 W
- Pobór mocy oświetlenia
- 2x24 W
- Zasięg pilota
- Do 4 metrów (podczerwień)
- Klasa ochrony
- Klasa I
Ilustracje i schematy
- Pilot zdalnego sterowania: przyciski ON/OFF, regulacja światła (intensywność i temperatura), prędkość wentylatora, timer (1h/2h) i przycisk Stop.
Zgodność modelu
- Nie podłączać do ściemniaczy ani potencjometrów.
- Przeznaczony wyłącznie do użytku wewnętrznego.
- Nie montować w pomieszczeniach o wysokiej wilgotności (np. łazienki, baseny).
