Instrukcja obsługi wentylatora sufitowego Noaton CALLISTO 11055
Szybki przewodnik po wentylatorze sufitowym Noaton CALLISTO 11055. Dowiedz się, jak bezpiecznie zamontować urządzenie, obsługiwać pilot zdalnego sterowania, dbać o konserwację oraz rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

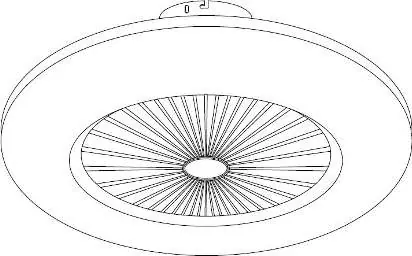

Niniejsza instrukcja dotyczy wentylatora sufitowego Noaton CALLISTO (model 11055). Dokument zawiera wytyczne dotyczące bezpiecznego montażu, obsługi za pomocą pilota oraz konserwacji urządzenia.
Bezpieczeństwo
Montaż musi zostać przeprowadzony przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Wentylator musi być zamontowany co najmniej 230 cm nad podłogą, a końce łopatek muszą znajdować się co najmniej 30 cm od najbliższej przeszkody. Nie należy podłączać wentylatora do ściemniaczy ani potencjometrów.
Montaż
- Zamocuj wspornik montażowy na suficie lub ścianie za pomocą dostarczonych kołków i wkrętów.
- Odłącz zasilanie elektryczne w domu.
- Połącz przewody zasilające z przewodami wentylatora.
- Przymocuj korpus wentylatora do wspornika za pomocą śrub, upewniając się, że przewody nie są przygniecione.
- Sprawdź dokręcenie wszystkich śrub i przywróć zasilanie.
Obsługa pilota
Pilot działa w technologii podczerwieni (IR) i nie wymaga parowania. Zasięg wynosi do 4 metrów. Należy kierować górną część pilota (dioda IR) bezpośrednio na wentylator.
- ON/OFF: Włączanie/wyłączanie światła.
- Strzałki: Regulacja intensywności światła i temperatury barwowej.
- Prędkość: Wybór niskiej, średniej lub wysokiej prędkości wentylatora.
- Timer: Ustawienie wyłączenia po 1 lub 2 godzinach.
Konserwacja
Regularnie sprawdzaj dokręcenie śrub (co najmniej 2 razy w roku). Czyść wentylator miękką, wilgotną szmatką. Nie używaj wody, detergentów ani środków ściernych.
Rozwiązywanie problemów
W przypadku problemów z działaniem (np. wentylator nie obraca się), sprawdź bezpieczniki, połączenia przewodów oraz baterie w pilocie. W przypadku hałasu, dokręć śruby montażowe.
Praktyczna pomoc
Typowe problemy
Wentylator nie obraca się
Sprawdź bezpieczniki, połączenia przewodów (wymaga elektryka) oraz baterie w pilocie.
Hałaśliwa praca
Dokręć śruby, sprawdź montaż wspornika, używaj tylko oryginalnego pilota.
Światło nie świeci
Skontaktuj się z serwisem.
Niewystarczający przepływ powietrza
Usuń przeszkody w pobliżu wentylatora lub sprawdź, czy średnica wentylatora jest odpowiednia dla wielkości pomieszczenia.
Przed użyciem
- Sprawdź, czy podłoże wytrzyma min. 30 kg
- Upewnij się, że masz dostęp do wyłącznika zasilania
- Przygotuj narzędzia do montażu
- Upewnij się, że w pobliżu nie ma przeszkód
Parametry w praktyce
- Pobór mocy silnika
- 35 W (maksymalny)
- Zasięg pilota
- do 4 metrów (IR)
Ilustracje i schematy

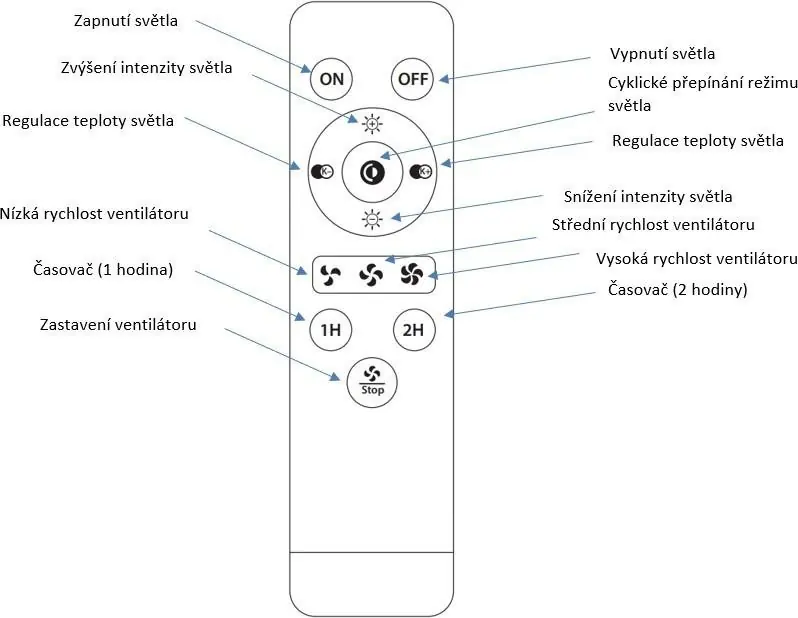

- Schemat pilota pokazuje przyciski do sterowania światłem (ON/OFF, intensywność, temperatura barwowa) oraz wentylatorem (prędkość, timer, stop).
Zgodność modelu
- Nie podłączać do ściemniaczy ani potencjometrów.
- Tylko do użytku wewnętrznego.
