Instrukcja obsługi lampy sufitowej z wentylatorem LED'S LIGHT 2600lm
Kompletny przewodnik instalacji i obsługi lampy sufitowej z wentylatorem LED'S LIGHT 2600lm. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć zasilanie i korzystać z funkcji oświetlenia oraz wentylacji.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa sufitowa z wentylatorem LED'S LIGHT wymaga montażu przez wykwalifikowanego elektryka na wysokości powyżej 2,3 m. Urządzenie posiada funkcję regulacji temperatury barwowej i jasności za pomocą pilota. str. 1, 4
Najważniejsze czynności
- Montaż podstawy str. 4
- Podłączenie elektryczne str. 4
Pierwsze uruchomienie
- Włącz główne zasilanie i użyj pilota do sprawdzenia działania. str. 4
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Nietypowe wibracje lub hałas
Sprawdź dokręcenie śrub montażowych i elementów zawieszenia.
str. 4Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 25W | Łączna moc (16W LED + 9W wentylator) | str. 5 |
Gdzie szukać w PDF
- Strona tytułowa i specyfikacja str. 1
- Instrukcja instalacji str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Lampa sufitowa z wentylatorem LED'S LIGHT jest przeznaczona do użytku wewnętrznego w pomieszczeniach o stopniu ochrony IP20. Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka. Urządzenie wymaga montażu na wysokości powyżej 2,3 m od podłogi. Nie należy używać zewnętrznych ściemniaczy.
Opis urządzenia
Urządzenie łączy funkcję oświetlenia LED oraz wentylacji. Posiada regulowaną temperaturę barwową (2200K-6500K) oraz możliwość sterowania za pomocą dołączonego pilota. Konstrukcja jest przystosowana do montażu sufitowego.
Instalacja
- Wyłącz główne zasilanie elektryczne.
- Upewnij się, że wysokość montażu wynosi ponad 2,3 m.
- Odkręć podstawę montażową i przeprowadź przewody zasilające przez środkowy otwór.
- Przykręć podstawę do sufitu za pomocą odpowiednich śrub.
- Zaczep linkę bezpieczeństwa znajdującą się na spodzie lampy do podstawy montażowej.
- Podłącz przewody zasilające do listwy zaciskowej (Neutralny: N, Faza: L).
- Umieść podstawę lampy w podstawie montażowej i przekręć, aby zablokować.
- Dokręć cztery śruby boczne, aby zabezpieczyć oprawę.
- Włącz zasilanie i sprawdź działanie za pomocą pilota.

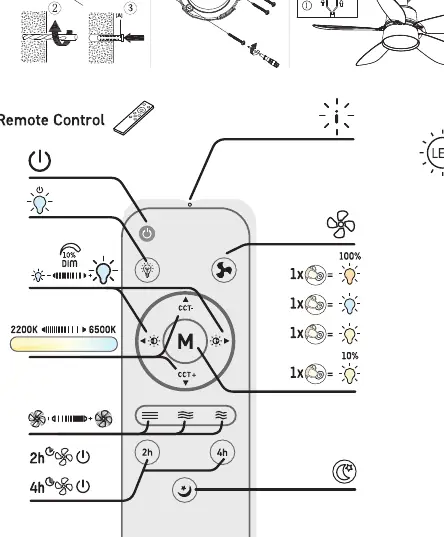

Obsługa i pilot
Pilot umożliwia sterowanie oświetleniem (włączanie/wyłączanie, zmiana temperatury barwowej, ściemnianie) oraz wentylatorem. Pamiętaj, że jeśli wyłączysz lampę pilotem, nie włączysz jej ponownie przełącznikiem ściennym ze względu na funkcję pamięci.
Konserwacja i czyszczenie
Przed czyszczeniem zawsze wyłącz zasilanie. Zdejmij grill i łopatki wentylatora zgodnie z instrukcją. Czyść łopatki i obudowę wyłącznie miękką, suchą szmatką. Regularnie sprawdzaj, czy śruby montażowe i elementy zawieszenia są dokręcone.
Rozwiązywanie problemów
W przypadku nietypowych wibracji, hałasu lub oscylacji, nie używaj wentylatora i zgłoś problem wykwalifikowanemu personelowi serwisowemu. Nie próbuj samodzielnie naprawiać silnika ani elektroniki.
Dane techniczne
- Moc: 25W (16W LED + 9W wentylator)
- Strumień świetlny: 2600lm
- Temperatura barwowa: 2200K - 6500K

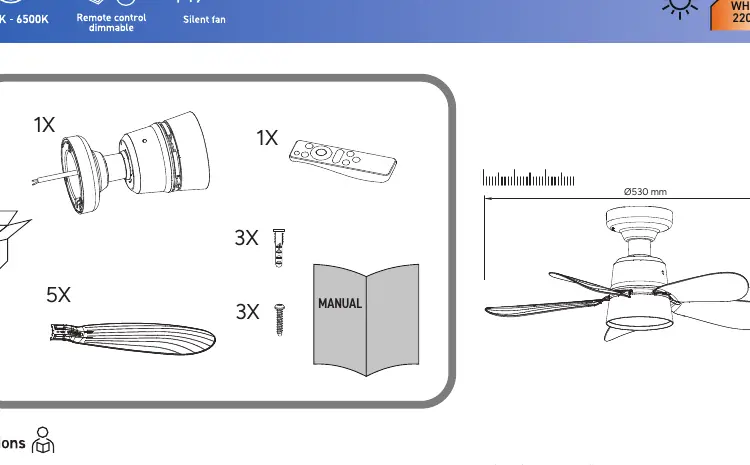

- Wymiary: Średnica 530 mm, wysokość 187 mm
- Stopień ochrony: IP20
Praktyczna pomoc
Typowe problemy
Wentylator wibruje lub hałasuje
Sprawdź, czy śruby montażowe i elementy zawieszenia są dokręcone. Jeśli problem nie ustępuje, skontaktuj się z serwisem.
Lampa nie włącza się po wyłączeniu pilotem
Jeśli wyłączono lampę pilotem, nie można jej włączyć przełącznikiem ściennym ze względu na funkcję pamięci.
Przed użyciem
- Upewnij się, że wysokość montażu wynosi ponad 2,3 m.
- Wyłącz główne zasilanie przed rozpoczęciem prac.
- Sprawdź, czy wszystkie uszczelki i pokrywy są prawidłowo zainstalowane (IP20).
- Upewnij się, że sufit jest w stanie utrzymać ciężar wentylatora.
- Sprawdź, czy przewody są prawidłowo podłączone (N, L).
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Strumień świetlny
- 2600lm
- Temperatura barwowa
- 2200K - 6500K (regulowana)
Ilustracje i schematy
- Schemat montażu: pokazuje sposób mocowania podstawy do sufitu, podłączenie przewodów (N, L) oraz zabezpieczenie linką bezpieczeństwa.
- Schemat czyszczenia: pokazuje demontaż grilla i łopatek wentylatora.
Zgodność modelu
- Nie używać z zewnętrznymi ściemniaczami.
- Tylko do użytku wewnętrznego (IP20).
