Instrukcja obsługi szybowca akrobacyjnego Robbe SZD 54

Najważniejsze informacje z instrukcji

Model Robbe SZD 54 to szybowiec akrobacyjny wykonany z pianki. Przed pierwszym lotem kluczowe jest poprawne ustawienie środka ciężkości (60 mm za krawędzią natarcia) oraz kalibracja zakresu gazu regulatora ESC. Należy zawsze przestrzegać zasad bezpieczeństwa, w tym zachowania bezpiecznej odległości od ludzi i zwierząt oraz unikania lotów w pobliżu linii wysokiego napięcia.

Opis zestawu

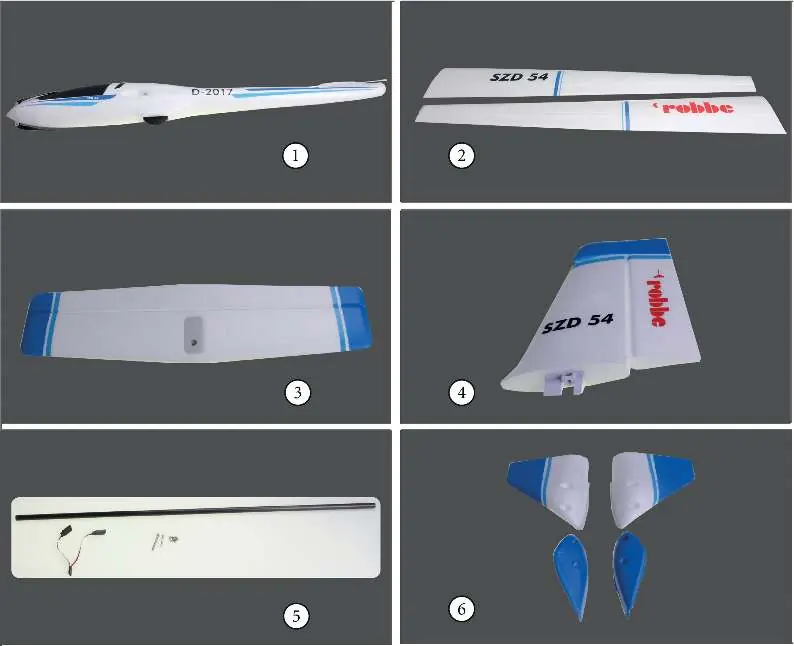

W skład zestawu wchodzą:

• Rumpf (kadłub)
• Flächensatz (zestaw skrzydeł)
• Höhenleitwerk (statecznik poziomy)
• Seitenleitwerk (statecznik pionowy)
• Anbauteile (części montażowe, złącza, śruby)
• Winglets (końcówki skrzydeł)

Montaż

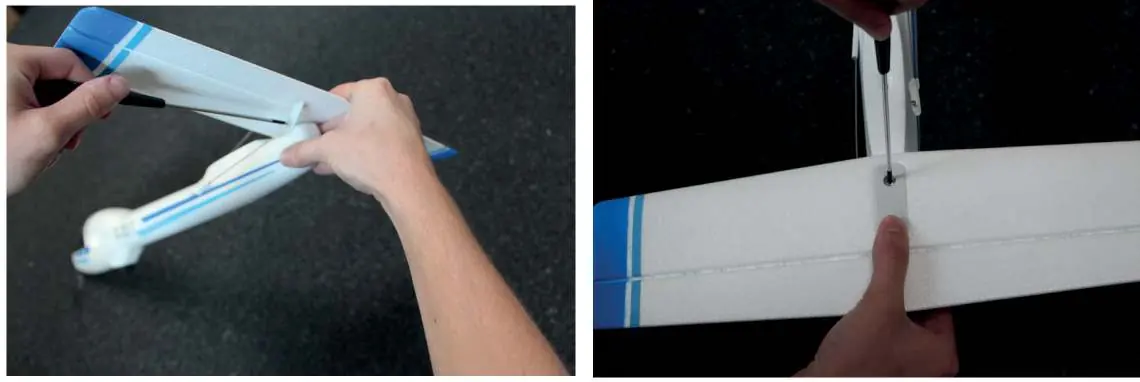

Montaż statecznika poziomego

Umieść statecznik poziomy na końcu kadłuba i przykręć go śrubą M4x25 od góry. Uważaj, aby nie dokręcić śruby zbyt mocno, aby nie uszkodzić konstrukcji.

Montaż statecznika pionowego

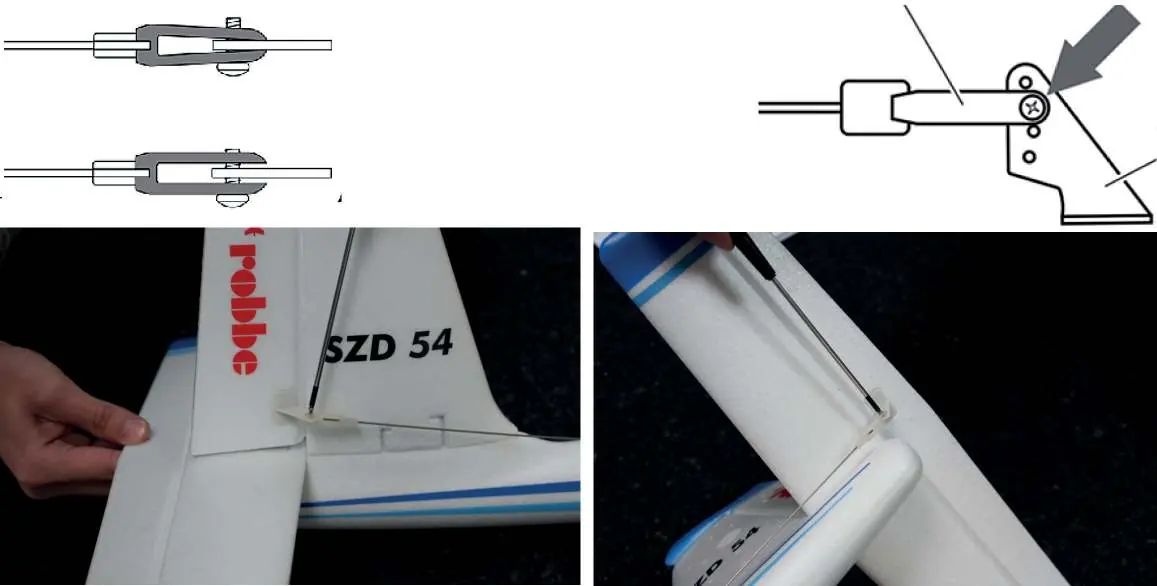

Wsuń statecznik pionowy w wycięcie w kadłubie i przykręć go śrubą M4x35 od dołu. Upewnij się, że połączenie jest stabilne.

Montaż skrzydeł

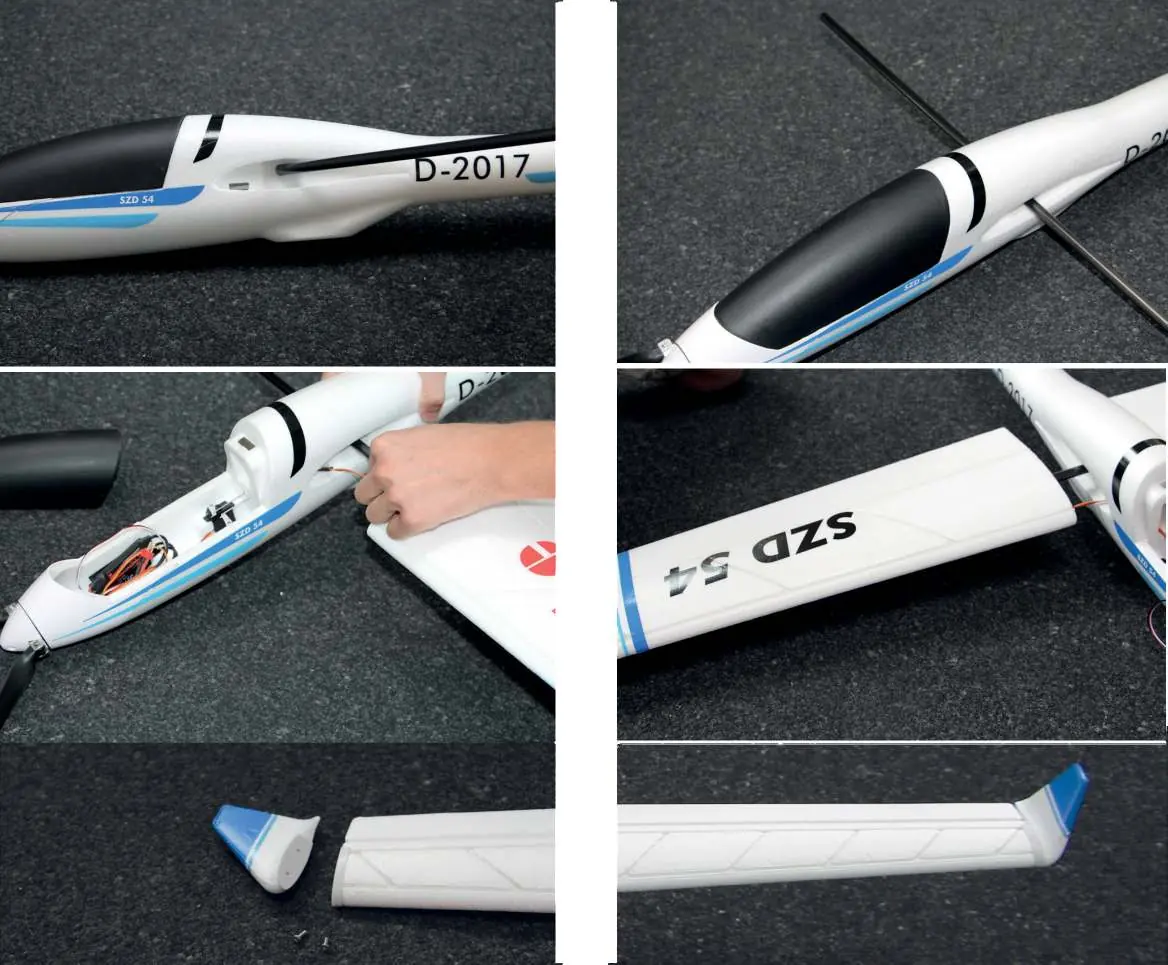

Połącz połówki skrzydeł za pomocą rurki węglowej 10 mm. Przeciągnij kable serw przez otwory w kadłubie, uważając, aby ich nie przyciąć. Zabezpiecz skrzydła śrubami od spodu. Na koniec przykręć winglety śrubami M3x10.

Podłączenie elektryczne

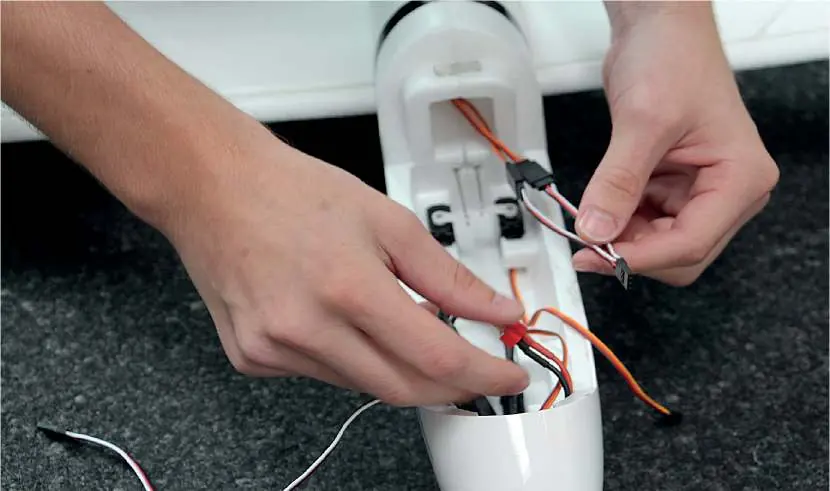

Podłącz wszystkie serwa do odbiornika zgodnie z instrukcją aparatury. Jeśli system nie obsługuje dwóch serw lotek, użyj dołączonego kabla typu Y. Regulator ESC również musi zostać podłączony do odbiornika.

Programowanie regulatora ESC

Regulator można programować za pomocą aparatury. Dostępne ustawienia obejmują:

• Hamulec (aktywny/dezaktywowany)
• Typ akumulatora (LiPo/NiMH)
• Ochrona przed zbyt niskim napięciem (Soft Cut-Off/Cut-Off)
• Tryb startu (Normal/Soft/Super-Soft)
• Timing silnika

Ustawienia lotu

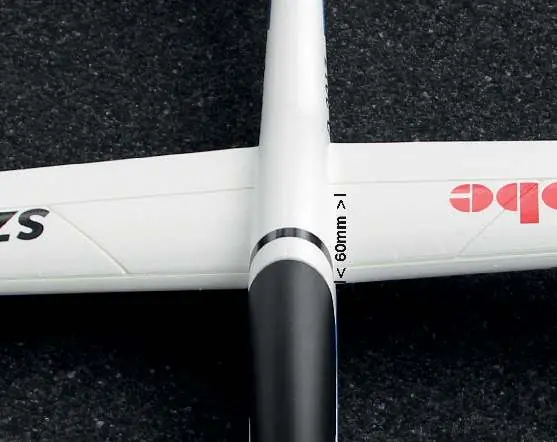

Środek ciężkości musi znajdować się 60 mm za krawędzią natarcia skrzydła. Można go regulować poprzez przesuwanie akumulatora wewnątrz kadłuba. Przed każdym lotem sprawdź poprawność działania sterów i zasięg aparatury.

Rozwiązywanie problemów

Jeśli silnik nie uruchamia się, sprawdź połączenia między regulatorem a akumulatorem, napięcie akumulatora lub ustawienia gazu w aparaturze. W przypadku, gdy silnik obraca się w niewłaściwym kierunku, zamień miejscami dwa z trzech kabli łączących silnik z regulatorem.
