Instrukcja obsługi szybowca RC Robbe ASW 15B

Najważniejsze informacje

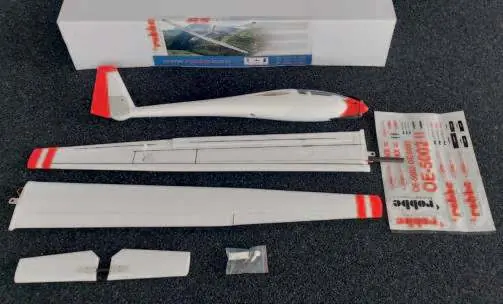

Szybowiec Robbe ASW 15B to model typu semi-scale wykonany z pianki EPO, przeznaczony zarówno dla pilotów przesiadających się z modeli 2-osiowych na 3-osiowe, jak i dla doświadczonych modelarzy. Model jest dostępny w dwóch wersjach: PNP (3402) oraz ARF (3404). Przed rozpoczęciem montażu należy dokładnie zapoznać się z instrukcją bezpieczeństwa.

Montaż modelu

Montaż obejmuje instalację serwomechanizmów, silnika, usterzenia oraz skrzydeł. Wersja PNP jest w dużej mierze przygotowana fabrycznie, podczas gdy wersja ARF wymaga pełnego montażu.

Montaż serwomechanizmów

• Ustaw serwa w pozycji neutralnej przed montażem.
• W przypadku lotek, zamontuj dźwignię serwa w pozycji 90° lub ząbek w stronę krawędzi natarcia.
• Zabezpiecz serwa i dźwignie za pomocą kleju (np. UHU Por lub cyjanoakrylu).

Montaż silnika i napędu

• Silnik bezszczotkowy należy przykręcić do wręgi silnikowej.
• Kable silnika powinny być wyprowadzone w stronę kadłuba.
• Przed montażem śmigła sprawdź kierunek obrotów silnika.

Montaż skrzydeł i usterzenia

• Usterzenie poziome jest mocowane za pomocą rury węglowej i zatrzasku.
• Skrzydła są łączone z kadłubem za pomocą łącznika węglowego. Pamiętaj o podłączeniu kabli serwomechanizmów przed ostatecznym wsunięciem skrzydeł.

Ustawienia lotu

Prawidłowe ustawienia są kluczowe dla bezpiecznego lotu:

• Środek ciężkości (CG): 50-60 mm od krawędzi natarcia, mierzone przy żebrze głównym.
• Wychylenia sterów (Normal): Lotki (20mm góra / 15mm dół), Wysokość (13mm góra / 13mm dół), Kierunek (25mm lewo / 25mm prawo).
• Konfiguracja Butterfly (do lądowania): Lotki 25mm w górę, klapy 30mm w dół, kompensacja wysokości 3-4mm.

Bezpieczeństwo

• Nigdy nie lataj w pobliżu linii wysokiego napięcia, ludzi, zwierząt ani dróg publicznych.
• Zawsze sprawdzaj zasięg aparatury przed lotem.
• Po locie odłącz i wyjmij akumulator z modelu.
• Nie używaj uszkodzonych lub zamoczonych urządzeń.
