Instrukcja obsługi modelu RC Hangar 9 Hawk 140-160N ARF

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy modelu RC Hangar 9 Hawk 140-160N ARF. Jest to zaawansowany model typu ARF (Almost Ready to Fly), wymagający podstawowej wiedzy mechanicznej i doświadczenia w modelarstwie RC. Przed rozpoczęciem montażu należy zapoznać się z całą dokumentacją, aby zapewnić bezpieczną i poprawną eksploatację.

Montaż modelu

Instalacja sterów

Montaż lotek, klap, steru wysokości i kierunku wymaga użycia kleju epoksydowego (min. 30-minutowego) oraz precyzyjnego ustawienia dźwigni sterów. Należy upewnić się, że wszystkie zawiasy działają płynnie, a połączenia są zabezpieczone przed wibracjami za pomocą kleju do gwintów (threadlock) na połączeniach metal-metal.

Instalacja podwozia

Model wyposażony jest w chowane podwozie (retrakty). Instrukcja przewiduje dwa warianty montażu klap podwozia: nakładane (overlapping) oraz montowane na równo (flush mounted). Wymagają one precyzyjnego dopasowania, aby uniknąć blokowania mechanizmu.

Instalacja turbiny i układu paliwowego

Turbinę należy zamontować centralnie na szynach montażowych. Układ paliwowy musi być szczelny; należy użyć sztywnych przewodów paliwowych między turbiną a zaworem oraz między zbiornikiem a pompą, aby uniknąć problemów z zasilaniem.

Ustawienia i wyważanie

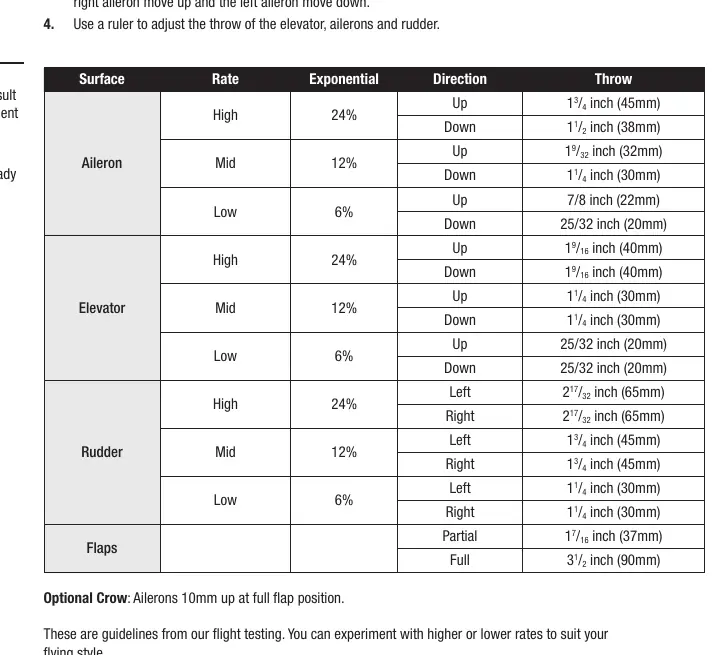

Prawidłowe wyważenie modelu (Center of Gravity - CG) jest kluczowe dla bezpieczeństwa lotu. Zalecany zakres środka ciężkości wynosi 18-30 mm. Należy również skonfigurować wychylenia sterów (Control Throws) zgodnie z tabelą zawartą w instrukcji, dostosowując je do własnego stylu pilotażu.

Bezpieczeństwo i konserwacja

• Przed lotem: Naładuj wszystkie akumulatory, sprawdź poprawność działania wszystkich powierzchni sterowych, wykonaj test zasięgu radia.
• Podczas lotu: Lataj wyłącznie w otwartych przestrzeniach, z dala od ludzi i przeszkód.
• Konserwacja: Regularnie sprawdzaj stan wszystkich połączeń, śrub i nakrętek.
