Instrukcja obsługi samolotu RC FMS 1500MM P-47 Razorback

Najważniejsze informacje z instrukcji

Model FMS 1500MM P-47 Razorback to zaawansowany model RC. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa, szczególnie w zakresie obsługi akumulatorów Li-Po. Model wymaga użycia klejów bezpiecznych dla pianki (Foam Safe CA). Zalecany akumulator to 22.2V 5000mAh 35C Li-Po.

Montaż modelu

Montaż obejmuje następujące etapy:

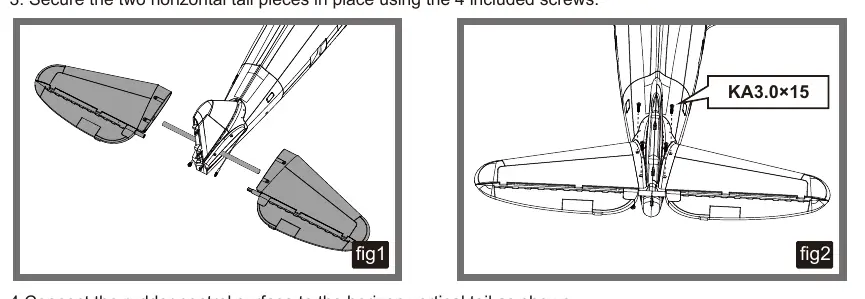

• Statecznik poziomy: Wsuń rurkę statecznika w otwór w kadłubie, zainstaluj obie części statecznika (upewniając się, że dźwignia steru jest skierowana w dół) i zabezpiecz czterema śrubami. Podłącz ster kierunku i dźwignię steru wysokości.

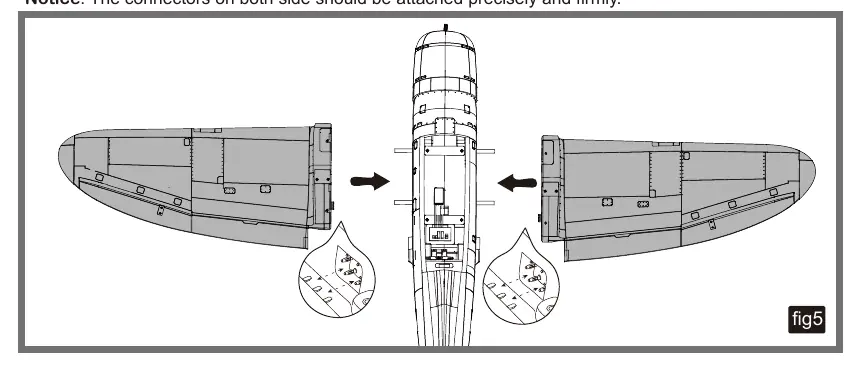

• Skrzydła główne: Wsuń rurki w kadłub, a następnie nasuń skrzydła. Upewnij się, że złącza są dokładnie i pewnie połączone. Zabezpiecz skrzydła czterema śrubami od góry kadłuba.

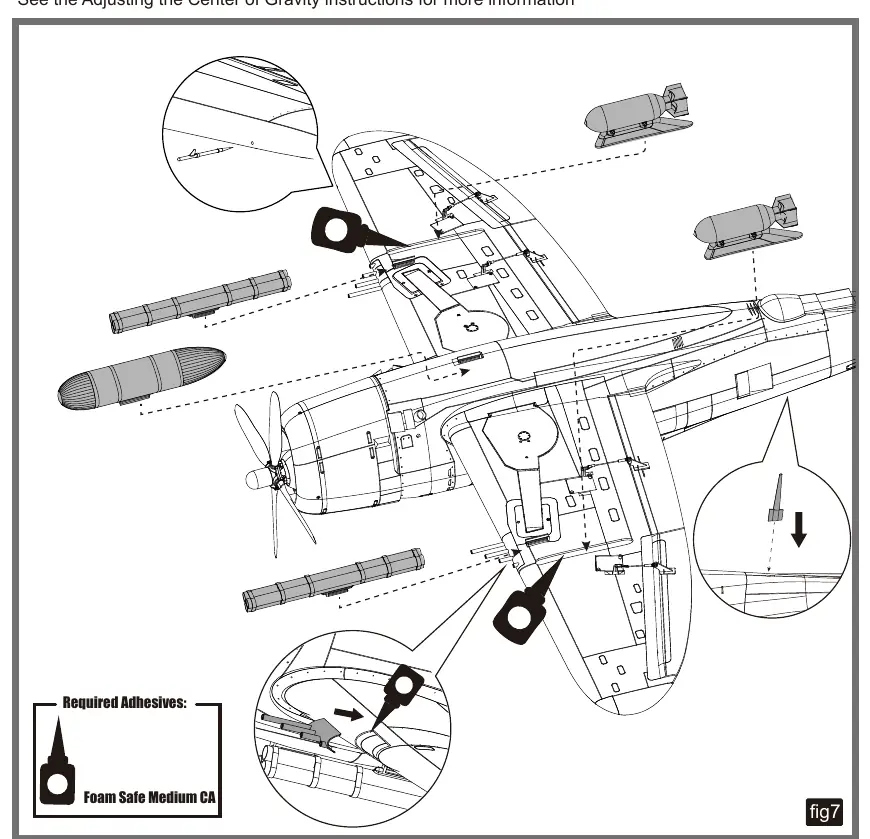

• Akcesoria: Zainstaluj wyrzutnie rakiet, zbiornik paliwa, karabiny maszynowe i antenę, używając kleju bezpiecznego dla pianki.

Instalacja elektroniki i połączenia

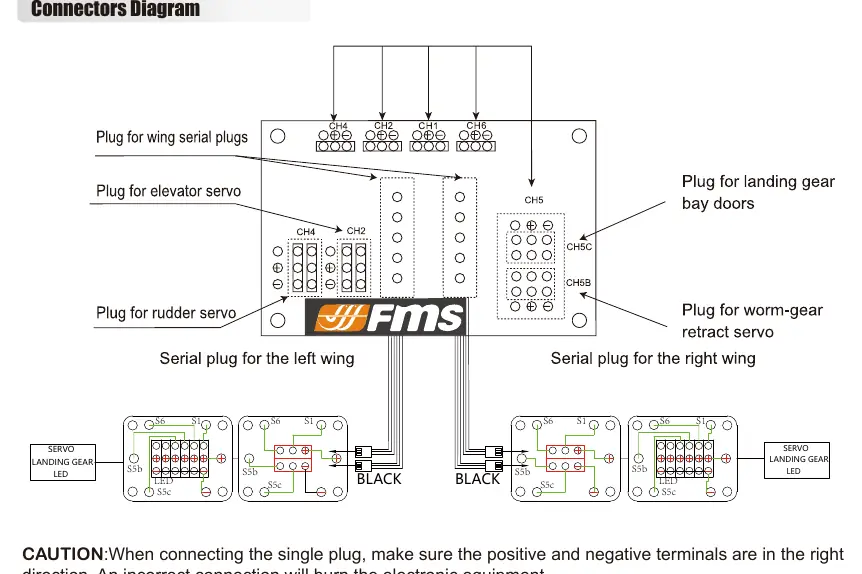

Akumulator należy umieścić w komorze baterii, dbając o poprawne wyważenie modelu (CG). Schemat połączeń (Connectors Diagram) na stronie 9 pokazuje sposób podłączenia serwomechanizmów, podwozia i oświetlenia LED do centralnego modułu w kadłubie. Zachowaj ostrożność przy podłączaniu wtyczek, aby nie pomylić polaryzacji.

Przygotowanie do lotu

Przed pierwszym lotem wykonaj następujące czynności:

• Test zasięgu: Przeprowadź test zasięgu na lotnisku z asystentem.
• Ustawienia aparatury: Sprawdź, czy wszystkie stery poruszają się w odpowiednich kierunkach.
• Wychylenia sterów (Dual Rate): Zalecane ustawienia to: Wysokość (18mm/14mm), Lotki (16mm/12mm), Kierunek (30mm/22mm).

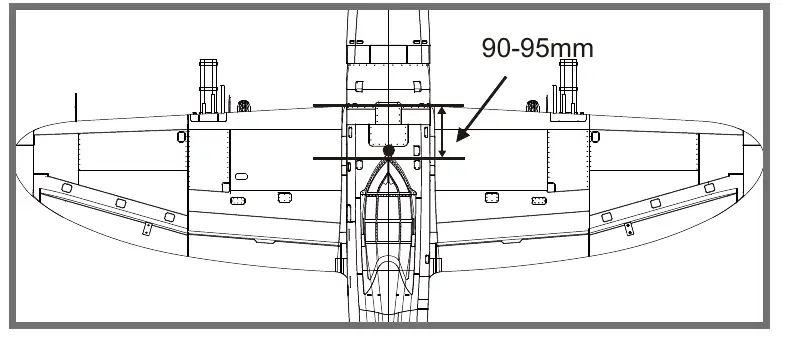

• Środek ciężkości (CG): Powinien znajdować się 90-95mm od krawędzi natarcia głównego skrzydła.

Latanie i konserwacja

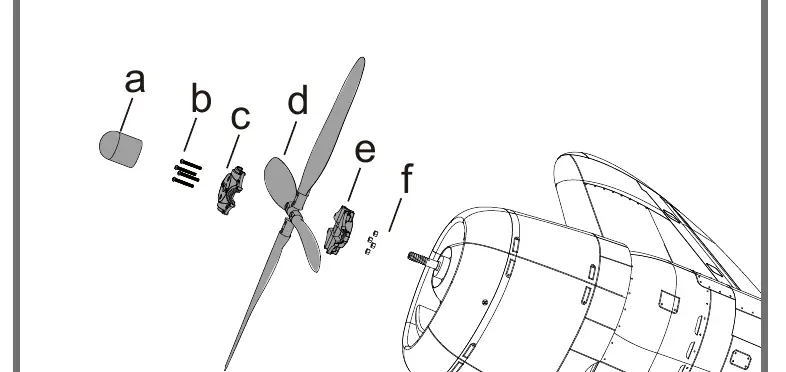

Wybierz otwarty teren, z dala od ludzi i przeszkód. Monitoruj czas lotu za pomocą timera (zalecane 4 minuty na pierwszy lot). Po locie sprawdź dokręcenie wszystkich śrub i stan kołpaka śmigła. Naprawy pianki wykonuj przy użyciu klejów typu Foam Safe CA lub żywicy epoksydowej.

Programowanie ESC

Regulator obrotów (ESC) posiada tryb programowania dostępny za pomocą sygnałów dźwiękowych. Można w nim ustawić m.in. typ akumulatora (NiCad/LiPo), próg odcięcia napięcia, hamulec oraz kierunek obrotów silnika.
