Instrukcja obsługi modelu RC FMS 1300mm PA-18

Najważniejsze informacje z instrukcji

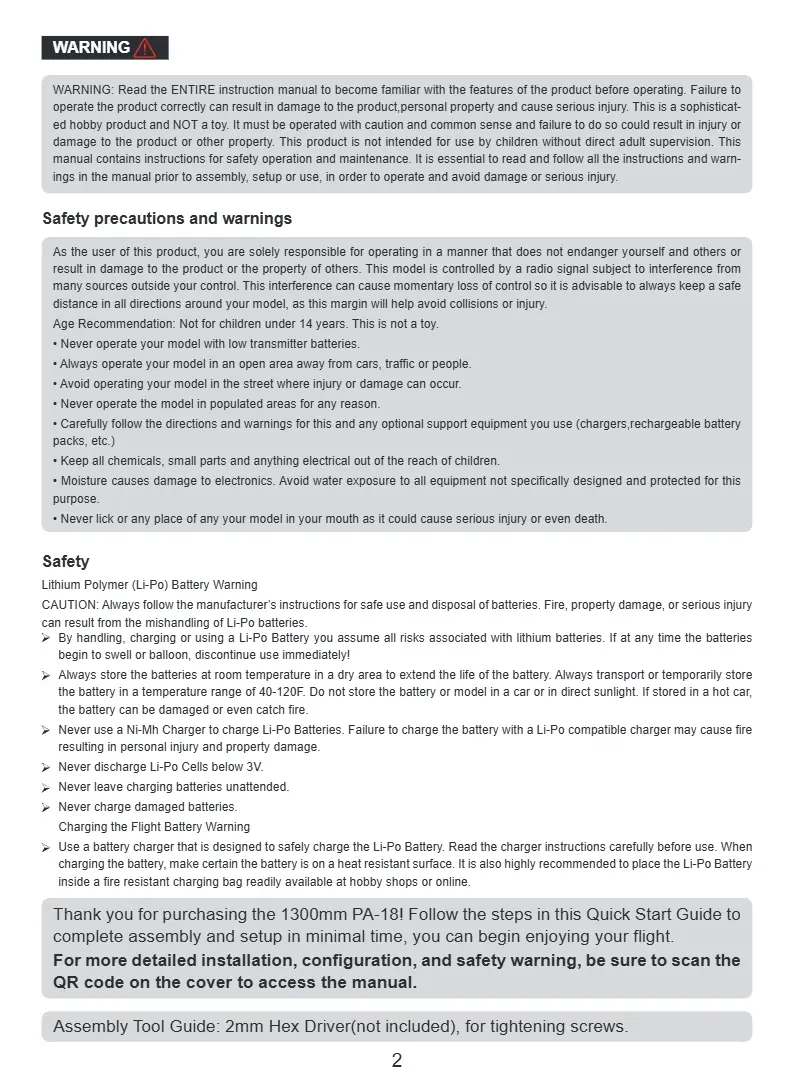

Niniejszy dokument jest skróconą instrukcją obsługi (Quick Start Guide) dla modelu samolotu RC FMS 1300mm PA-18. Instrukcja zawiera kluczowe kroki montażu, procedury bezpieczeństwa, konfigurację elektroniki oraz listę kontrolną przed lotem. Model jest zaawansowanym produktem hobbystycznym, a nie zabawką, dlatego wymaga ostrożności i nadzoru osób dorosłych w przypadku użytkowników poniżej 14 roku życia.

Zawartość zestawu i specyfikacja

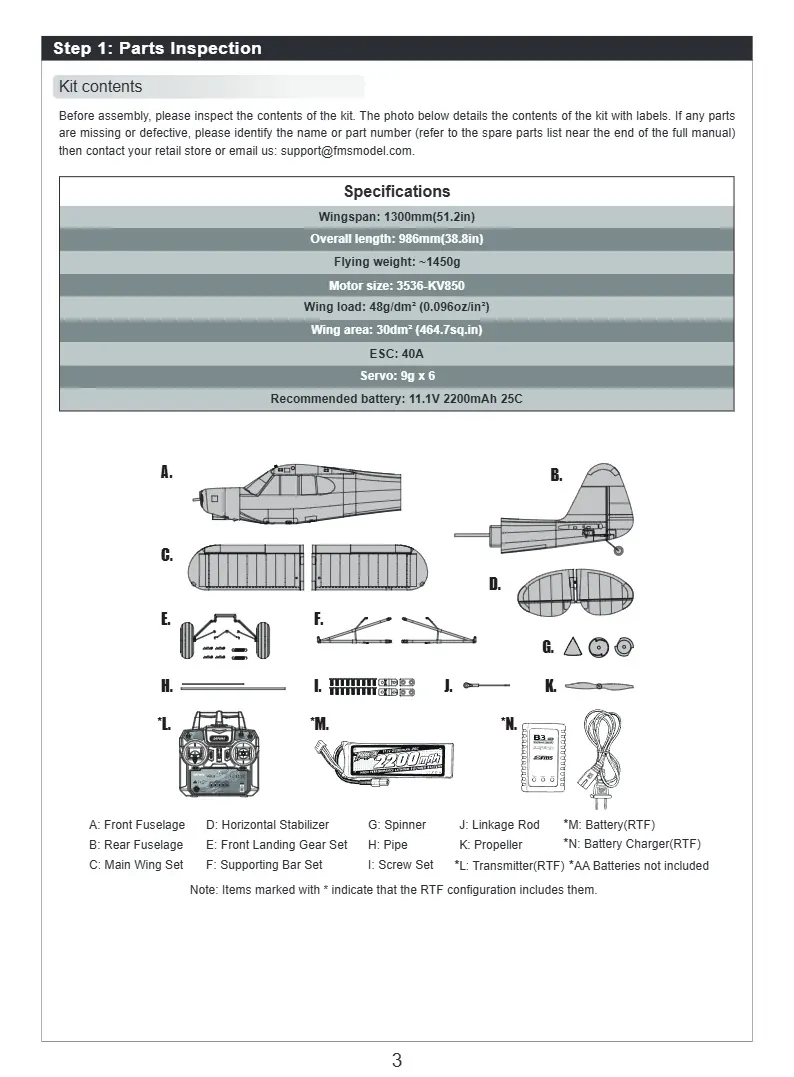

Przed przystąpieniem do montażu należy sprawdzić zawartość zestawu zgodnie z listą części. Główne parametry techniczne modelu:

• Rozpiętość skrzydeł: 1300mm
• Długość całkowita: 986mm
• Waga do lotu: ok. 1450g
• Silnik: 3536-KV850
• ESC: 40A
• Serwa: 9g x 6
• Zalecany akumulator: 11.1V 2200mAh 25C

Montaż modelu

Montaż obejmuje następujące etapy:

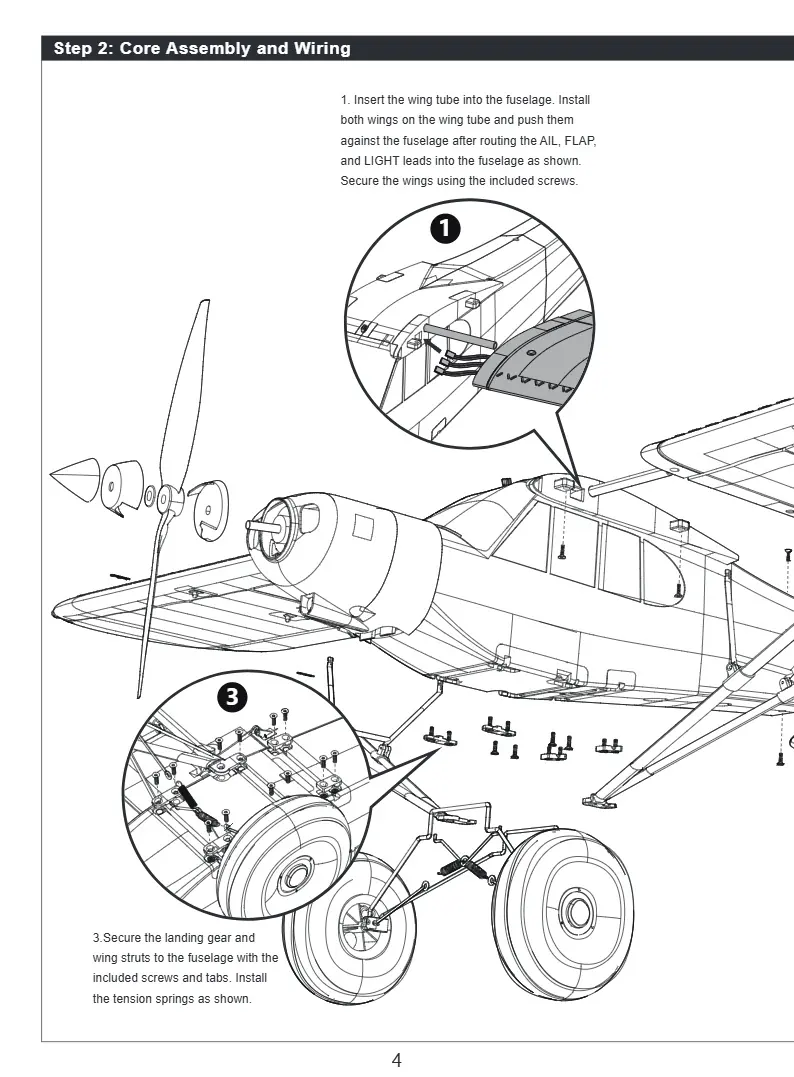

1. Skrzydła: Wsuń rurkę łączącą skrzydła w kadłub, zainstaluj oba skrzydła i zabezpiecz je śrubami. Podłącz przewody AIL, FLAP i LIGHT.
2. Podwozie: Zamocuj podwozie i rozpórki skrzydeł do kadłuba za pomocą dołączonych śrub i zaczepów. Zainstaluj sprężyny naciągowe.
3. Rozpórki: Zabezpiecz rozpórki na głównym skrzydle za pomocą zawleczek typu R.
4. Usterzenie: Poprowadź przewody serw steru kierunku (RUD) i wysokości (ELE) do kadłuba. Zamocuj tylną część kadłuba śrubami.
5. Sterowanie: Upewnij się, że serwa są w pozycji neutralnej i zainstaluj popychacze steru wysokości do dźwigni steru.

Podłączenie elektroniki

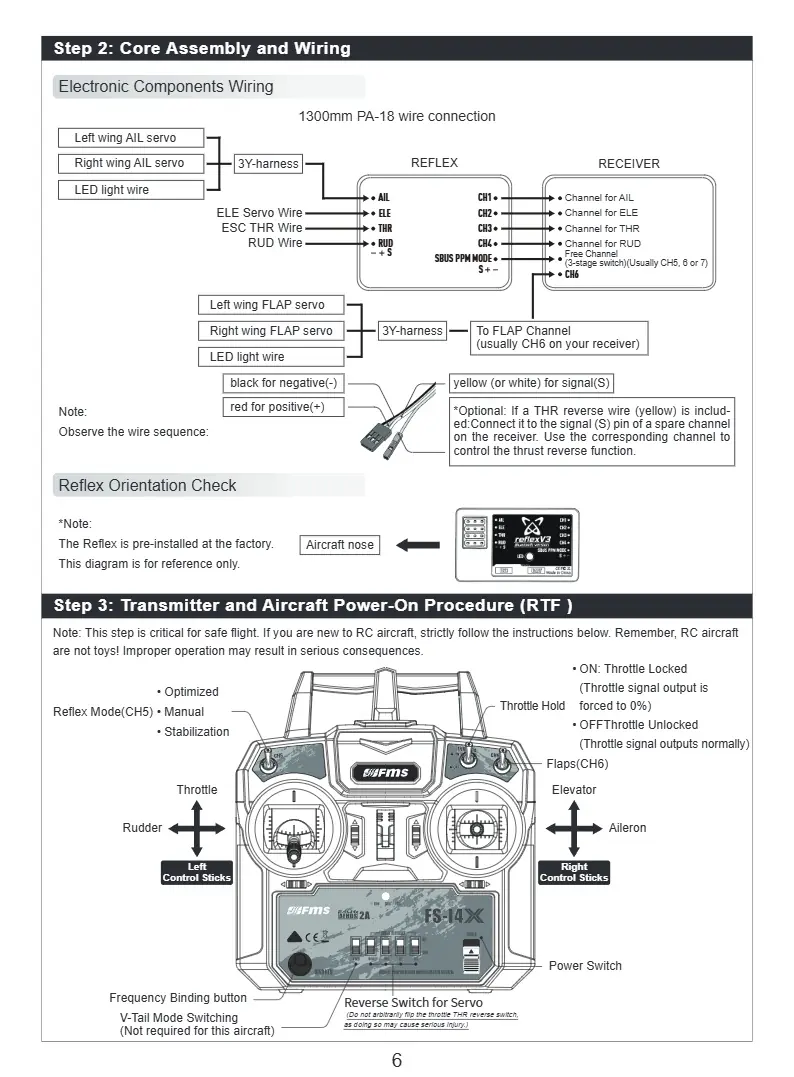

Schemat połączeń obejmuje podłączenie serw skrzydeł (AIL, FLAP), oświetlenia LED oraz serw sterujących (ELE, THR, RUD) do odbiornika. Należy zwrócić uwagę na sekwencję przewodów (czerwony dla plusa, czarny dla minusa, żółty/biały dla sygnału). Opcjonalnie można podłączyć przewód rewersu ciągu (THR reverse) do wolnego kanału odbiornika.

Uruchomienie i procedura startowa

Procedura dla wersji RTF (Ready-To-Fly):

1. Zainstaluj 4 baterie AA w nadajniku.
2. Włącz zasilanie nadajnika, upewniając się, że przepustnica (throttle) jest w najniższej pozycji, a blokada przepustnicy (Throttle Hold) w pozycji ON.

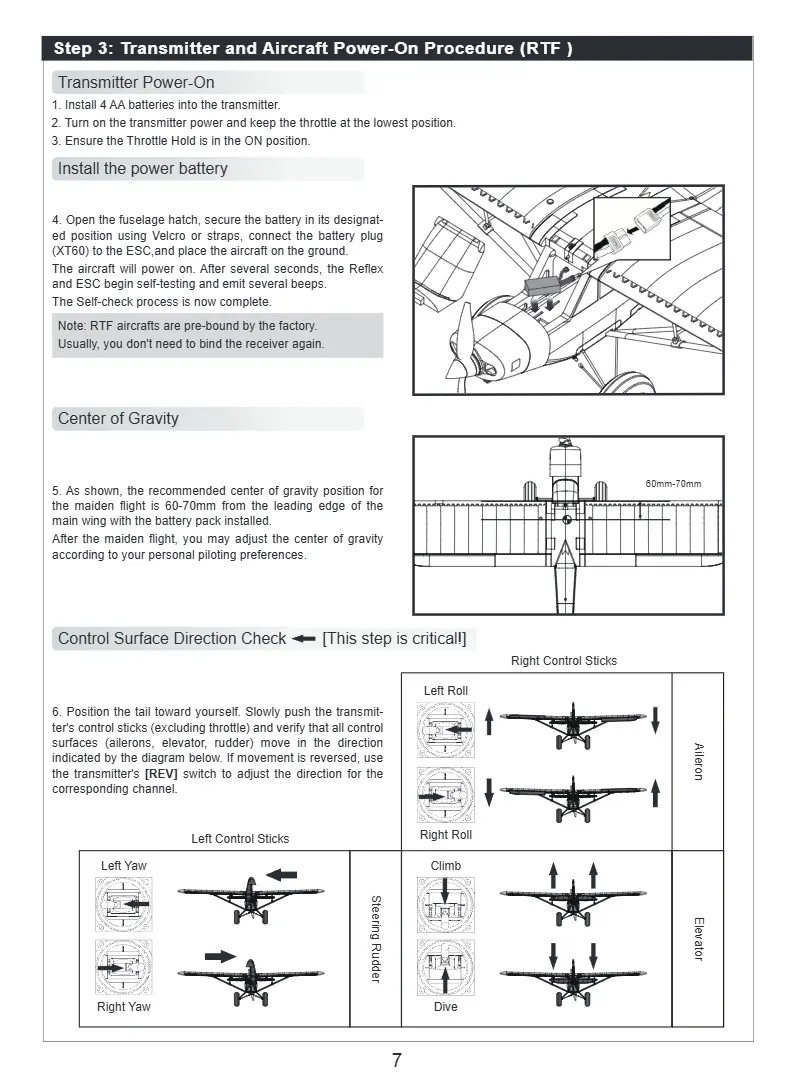

3. Otwórz luk kadłuba, zabezpiecz akumulator rzepami, podłącz wtyczkę XT60 do ESC.
4. Po kilku sekundach system wykona autotest.

Ustawienia lotu i kontrola

Przed lotem należy sprawdzić:

• Środek ciężkości (CG): Zalecana pozycja to 60-70mm od krawędzi natarcia głównego skrzydła z zainstalowanym akumulatorem.
• Kierunek powierzchni sterowych: Sprawdź, czy lotki, ster wysokości i ster kierunku poruszają się zgodnie z ruchem drążków nadajnika. W razie potrzeby użyj funkcji [REV] w nadajniku.

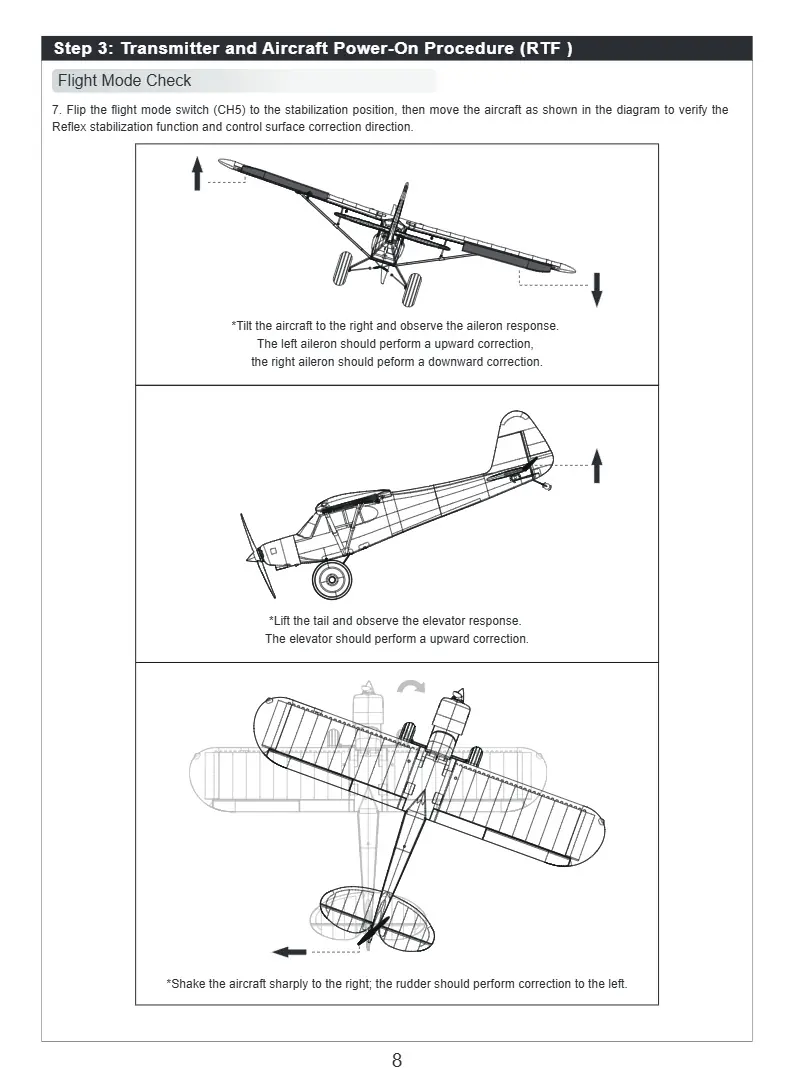

• Test trybu lotu: Włącz tryb stabilizacji (CH5) i przechyl model, aby sprawdzić, czy powierzchnie sterowe wykonują korektę w odpowiednim kierunku.

Lista kontrolna przed lotem

Zawsze wykonuj finalną inspekcję:

• Warunki pogodowe: Prędkość wiatru poniżej 3 stopnia w skali Beauforta.
• Struktura: Wszystkie śruby, rozpórki i połączenia są bezpiecznie zamocowane.
• Akumulator: W pełni naładowany (4.2V na ogniwo).
• Sygnał: Nadajnik i odbiornik mają nawiązane połączenie.
• Funkcje: Powierzchnie sterowe reagują poprawnie, środek ciężkości jest w normie.
