Instrukcja obsługi samolotu RC FMS Yak 54 1300mm

Najważniejsze informacje z instrukcji

FMS Yak 54 to zaawansowany model RC, który nie jest zabawką. Wymaga podstawowych umiejętności mechanicznych i ostrożności. Produkt nie jest przeznaczony dla dzieci poniżej 14 roku życia. Przed przystąpieniem do montażu i lotu należy dokładnie zapoznać się z instrukcją, aby uniknąć uszkodzeń mienia lub obrażeń ciała.

Zawartość zestawu

Zestaw zawiera kadłub (z silnikiem, kabiną, elektroniką i ESC), ster kierunku, statecznik poziomy, zestaw podwozia, śmigło z kołpakiem, rurę łączącą skrzydła oraz torbę z częściami zamiennymi. Przed montażem sprawdź, czy wszystkie elementy są w dobrym stanie.

Montaż modelu

• Podwozie główne: Wsuń podwozie w otwory w kadłubie, zamontuj płytkę osłonową i zabezpiecz ją czterema śrubami.

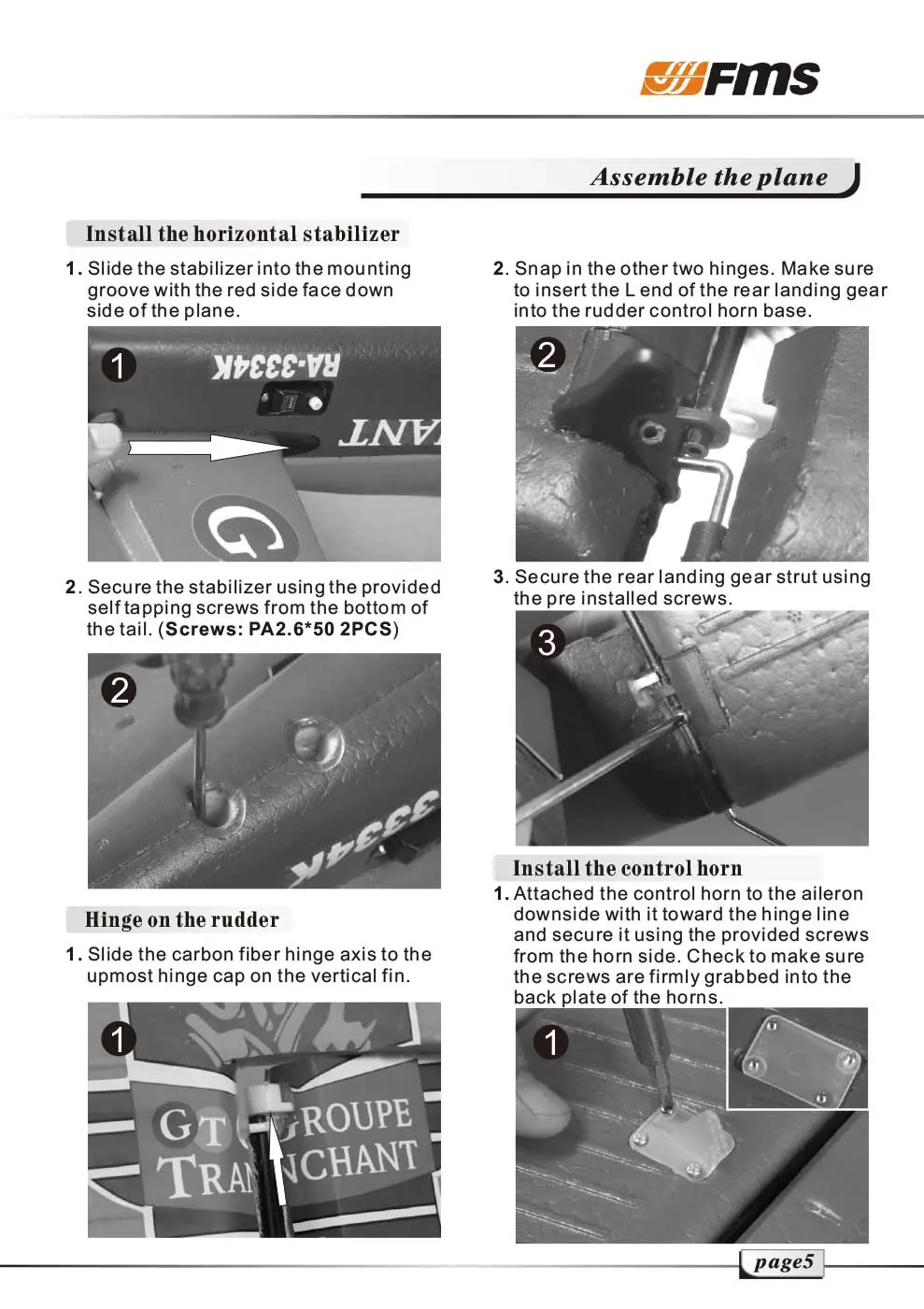

• Statecznik poziomy: Wsuń statecznik w szczelinę montażową (czerwoną stroną do dołu) i zabezpiecz śrubami PA2.6*50.
• Ster kierunku: Wsuń oś zawiasu z włókna węglowego w górną nasadkę zawiasu na stateczniku pionowym.

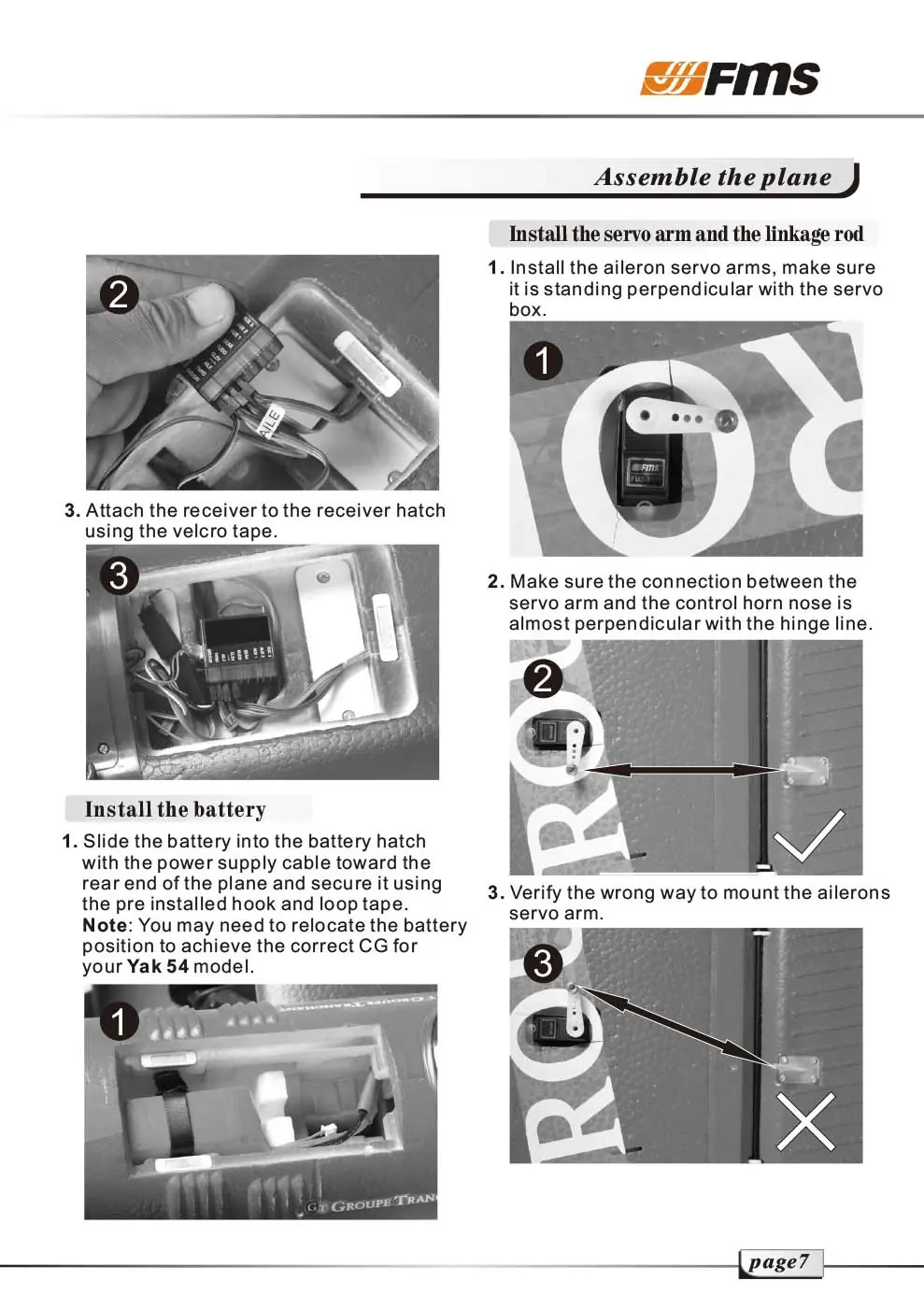

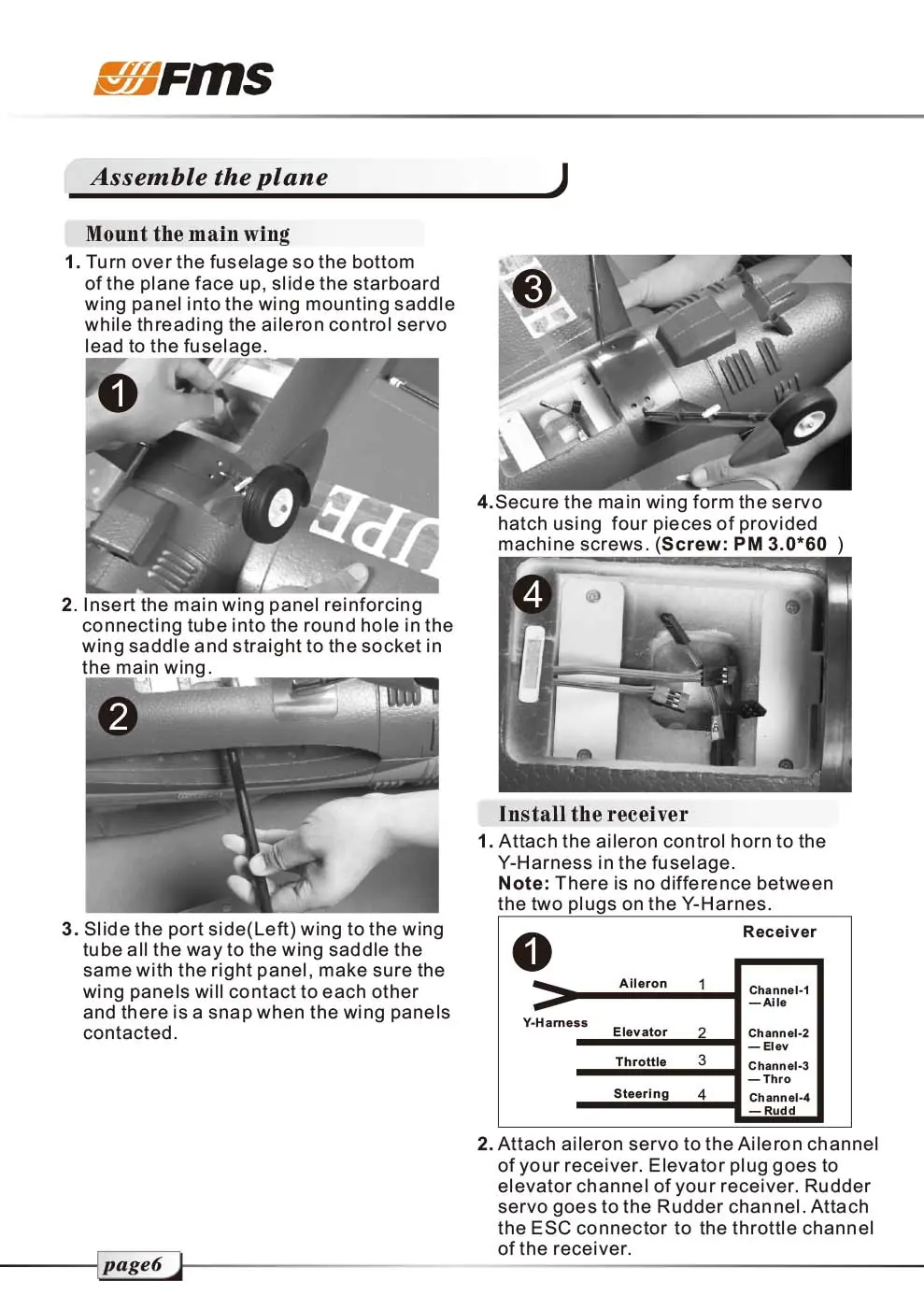

• Skrzydła: Wsuń rurę łączącą w otwory w kadłubie, a następnie nasuń panele skrzydeł, aż usłyszysz kliknięcie. Zabezpiecz skrzydła śrubami PM 3.0*60.

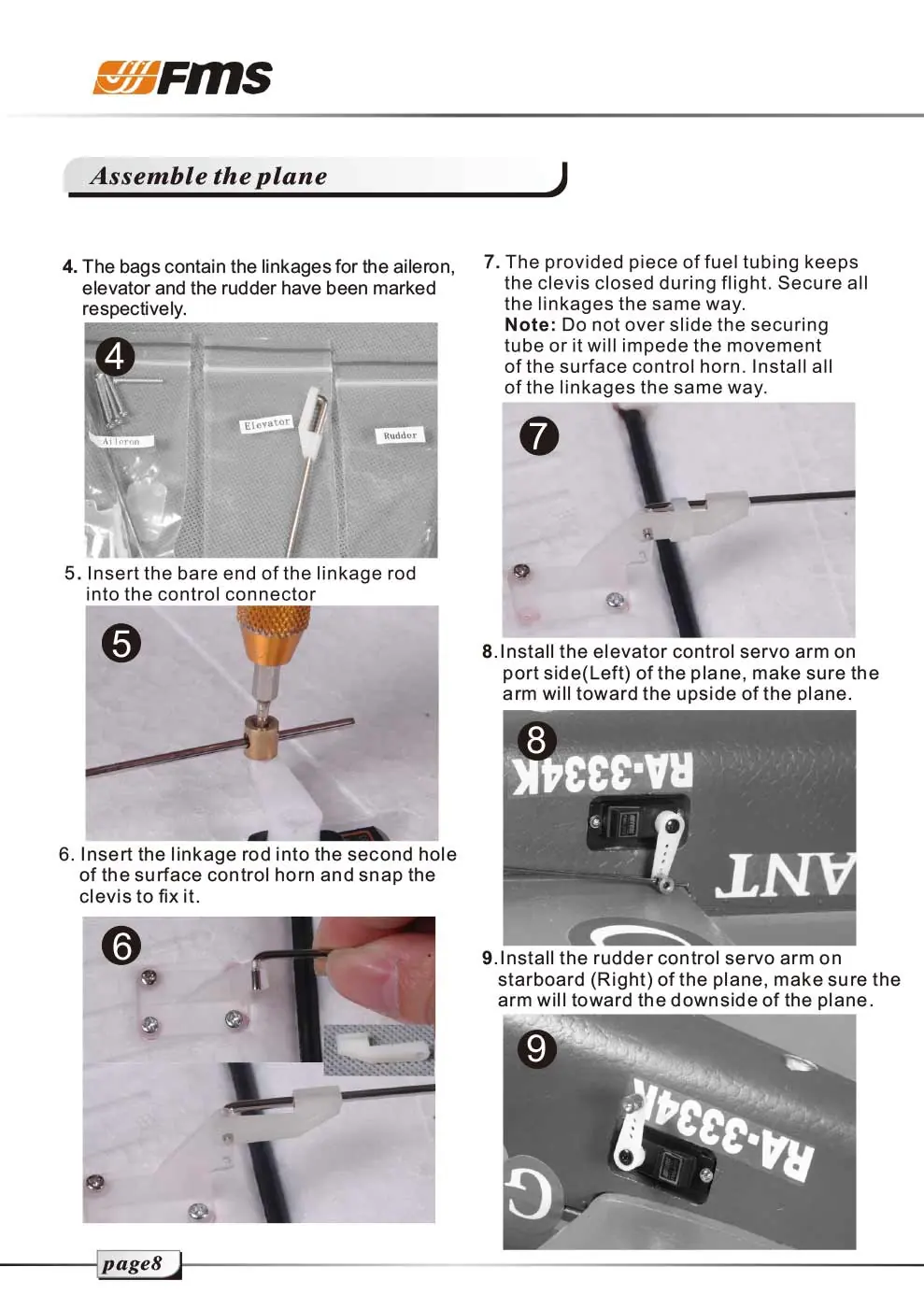

• Serwa i popychacze: Upewnij się, że ramiona serw są ustawione prostopadle. Zamontuj popychacze, używając dostarczonych złączy i rurek zabezpieczających.
• Śmigło: Zamontuj łopaty śmigła na tylnej płycie, załóż kołpak i zabezpiecz śrubami.

Przygotowanie do lotu

Przed pierwszym lotem należy wykonać następujące czynności:

• ESC: Model posiada funkcję bezpiecznego startu. Silnik nie ruszy, dopóki drążek gazu nie zostanie ustawiony w pozycji dolnej/wyłączonej.
• Ustawienia aparatury: Powiąż odbiornik z nadajnikiem. Sprawdź, czy wszystkie stery poruszają się w odpowiednich kierunkach.

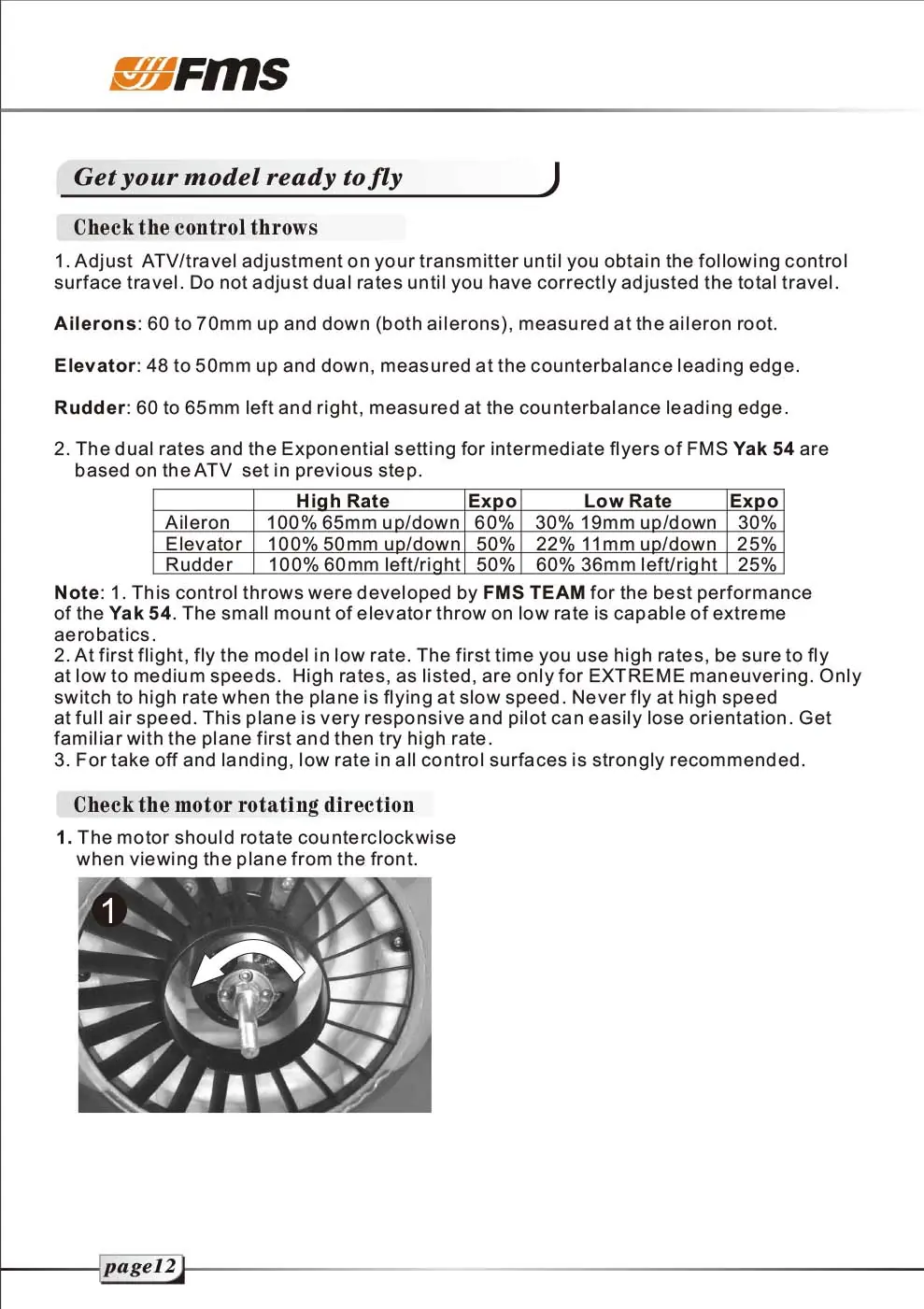

• Wychylenia sterów: Ustaw ATV/travel zgodnie z zaleceniami (Aileron: 60-70mm, Elevator: 48-50mm, Rudder: 60-65mm).
• Środek ciężkości (CG): Zalecane położenie CG to 120 mm od krawędzi natarcia głównego skrzydła. Wyważ model z zainstalowanym akumulatorem.

Latanie i bezpieczeństwo

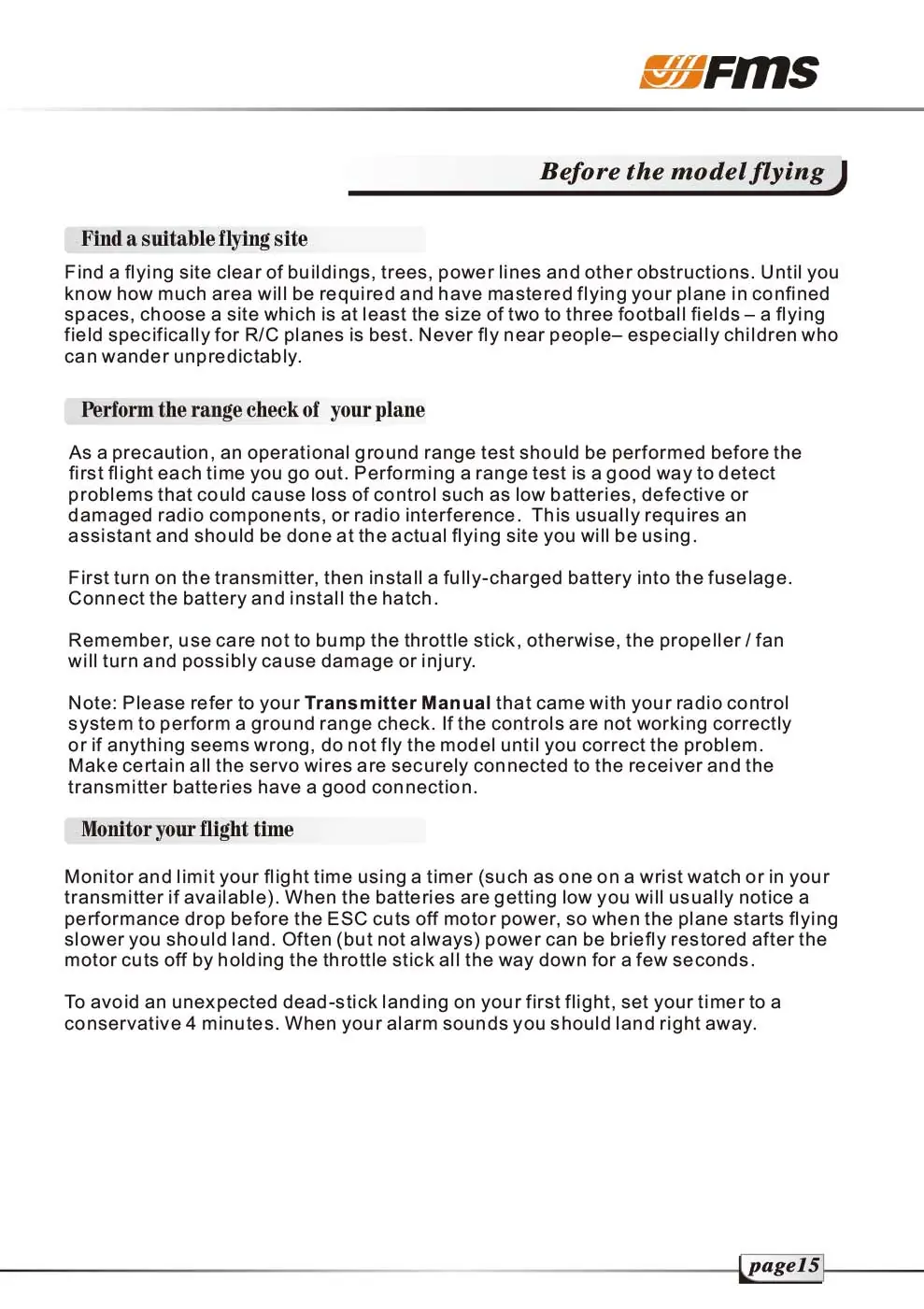

Zawsze wybieraj szerokie, otwarte przestrzenie, z dala od ludzi, budynków i linii energetycznych. Przed każdym lotem wykonaj test zasięgu na ziemi. Monitoruj czas lotu za pomocą timera (zalecane 4 minuty na pierwszy lot), aby uniknąć nagłego odcięcia zasilania przez ESC (LVC).

Rozwiązywanie problemów

Jeśli model nie reaguje na gaz, sprawdź czy ESC jest uzbrojony i czy kanał gazu nie jest odwrócony. W przypadku nadmiernych wibracji sprawdź dokręcenie śmigła i kołpaka. Jeśli stery nie reagują, sprawdź połączenia kabli i stan serw.

Konserwacja

Naprawy pianki wykonuj przy użyciu klejów bezpiecznych dla pianki (np. klej typu hot glue, piankowy CA lub żywica epoksydowa 5 min). Regularnie sprawdzaj dokręcenie wszystkich śrub w modelu.
