Instrukcja obsługi modelu RC FMS 1400MM T-28 Trojan V4

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy modelu RC FMS 1400MM T-28 Trojan V4. Dokument zawiera szczegółowe wytyczne dotyczące montażu, konfiguracji aparatury, wyważania środka ciężkości (CG) oraz programowania regulatora prędkości (ESC). Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa dotyczącymi akumulatorów Li-Po.

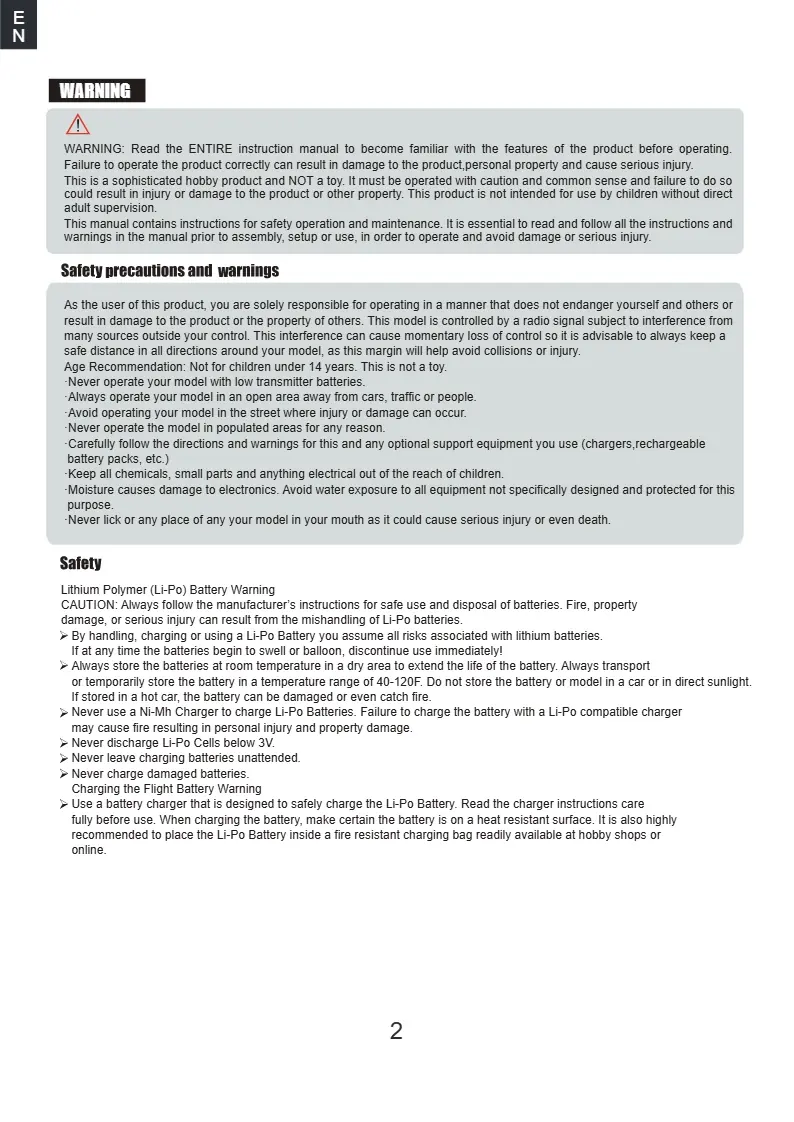

Bezpieczeństwo i akumulatory Li-Po

Model nie jest zabawką i wymaga ostrożności. Użytkownik ponosi pełną odpowiedzialność za bezpieczną eksploatację.

• Nigdy nie używaj modelu w pobliżu ludzi, zwierząt, dróg czy linii wysokiego napięcia.
• Zawsze używaj akumulatorów Li-Po zgodnie z instrukcją producenta.
• Przechowuj akumulatory w temperaturze pokojowej w suchym miejscu.
• Nigdy nie rozładowuj ogniw Li-Po poniżej 3V.
• Podczas ładowania akumulator powinien znajdować się na niepalnej powierzchni, najlepiej w torbie ognioodpornej.

Montaż modelu

Montaż obejmuje instalację skrzydeł, usterzenia poziomego i pionowego, śmigła oraz akumulatora.

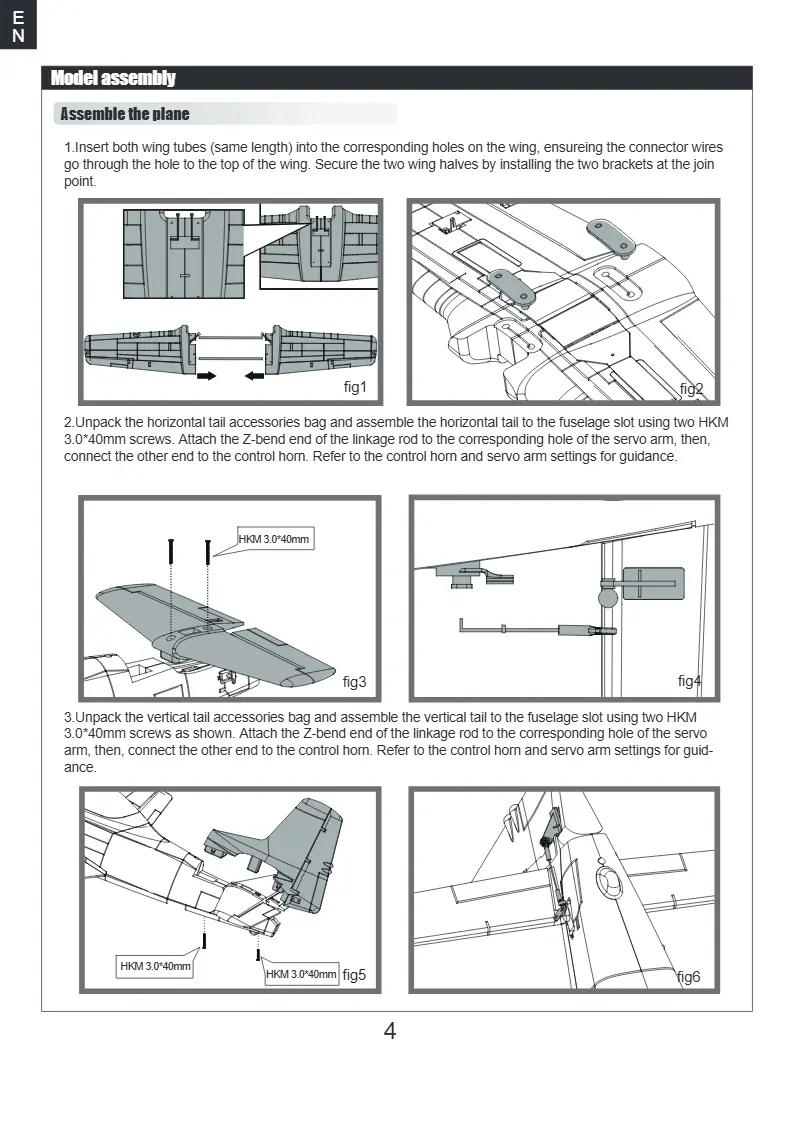

• Skrzydła: Wsuń rurki łączące w otwory w skrzydłach, przeprowadź przewody przez kadłub i zabezpiecz skrzydła śrubami.
• Usterzenie: Zamontuj statecznik poziomy i pionowy do kadłuba za pomocą śrub HKM 3.0*40mm. Podłącz popychacze do orczyków serw.

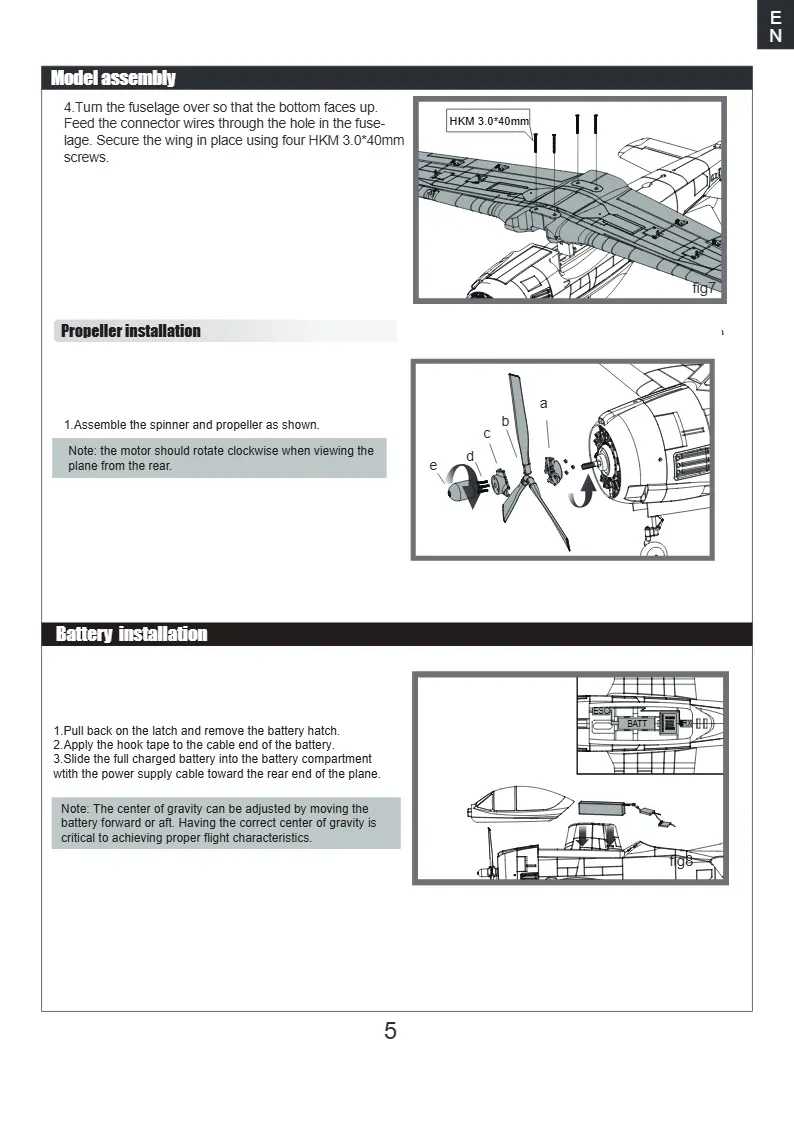

• Śmigło: Zamontuj kołpak i śmigło zgodnie z rysunkiem. Upewnij się, że silnik obraca się zgodnie z ruchem wskazówek zegara (patrząc od tyłu).
• Akumulator: Umieść naładowany akumulator w komorze i zabezpiecz go rzepem.

Przygotowanie do lotu

Przed pierwszym lotem należy wykonać niezbędne ustawienia:

• Wyważenie (CG): Środek ciężkości powinien znajdować się w odległości 80-85mm od krawędzi natarcia głównego skrzydła.

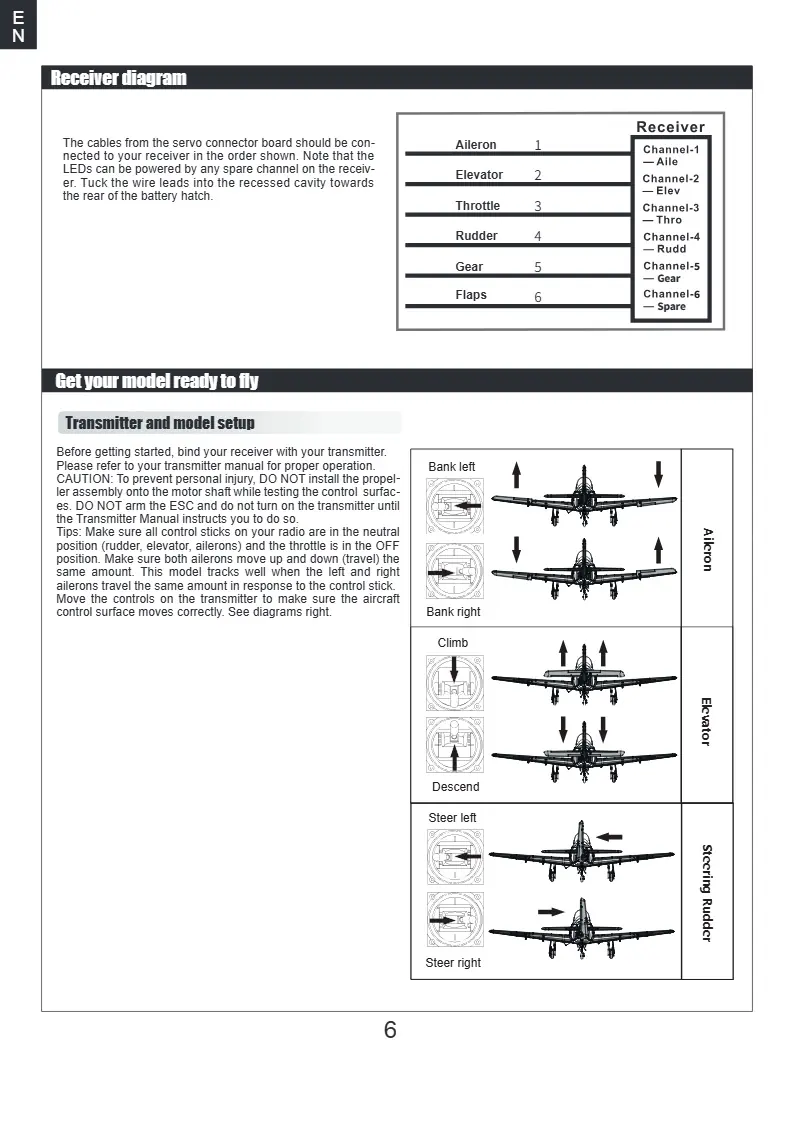

• Test zasięgu: Zawsze wykonuj test zasięgu przed lotem, włączając nadajnik i podłączając akumulator w modelu.

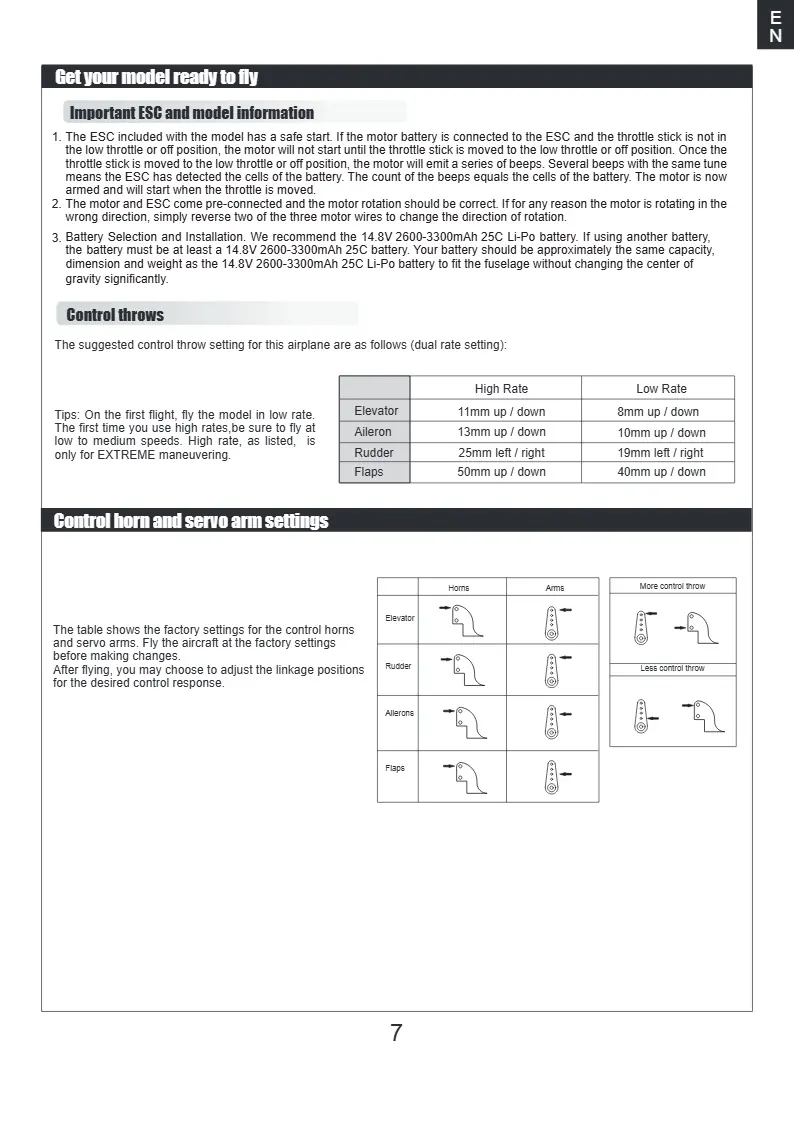

• Zakresy wychyleń (Control Throws): Zaleca się ustawienie wychyleń sterów zgodnie z tabelą (High Rate/Low Rate) dla wysokości, lotek, kierunku i klap.

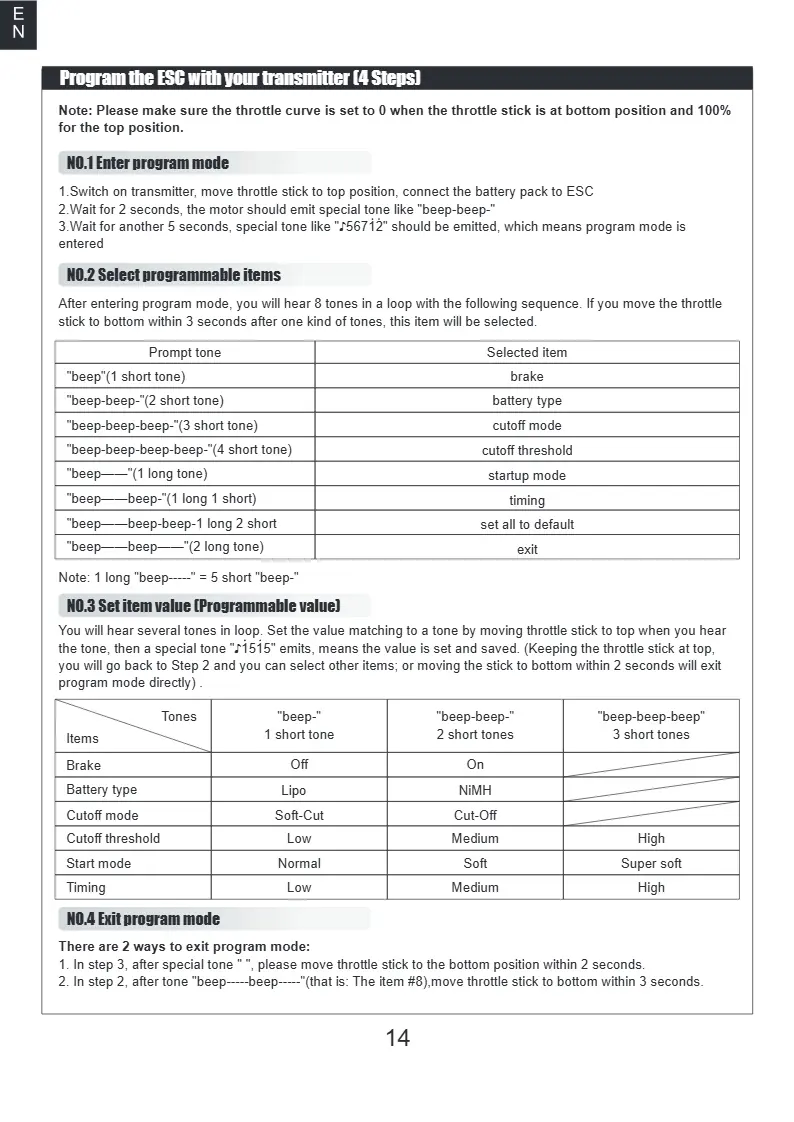

Programowanie regulatora ESC

Regulator ESC posiada funkcje programowalne, które można ustawić za pomocą drążka gazu w nadajniku.

1. Włącz nadajnik i ustaw drążek gazu w pozycji maksymalnej.
2. Podłącz akumulator do ESC. Po 2 sekundach usłyszysz sygnał dźwiękowy.
3. Po kolejnych 5 sekundach usłyszysz specjalny sygnał oznaczający wejście w tryb programowania.
4. Wybierz opcję z menu, przesuwając drążek gazu w dół w ciągu 3 sekund po usłyszeniu odpowiedniej sekwencji dźwięków.

Rozwiązywanie problemów

W przypadku problemów z modelem sprawdź poniższe punkty:

• Silnik nie reaguje: Sprawdź, czy ESC jest uzbrojony (drążek gazu w pozycji dolnej) i czy kanał gazu nie jest odwrócony w nadajniku.
• Zbyt krótki czas lotu: Naładuj akumulator lub sprawdź, czy nie jest uszkodzony.
• Odwrócone sterowanie: Sprawdź ustawienia rewersu kanałów w nadajniku.
• Dioda odbiornika miga: Sprawdź połączenie między ESC a odbiornikiem oraz stan serwomechanizmów.
