Instrukcja obsługi samolotu akrobacyjnego FMS 1400mm Pitts V2

Najważniejsze informacje z instrukcji

Model FMS 1400mm Pitts V2 to zaawansowany samolot akrobacyjny typu biplan. Przed przystąpieniem do montażu i lotu należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi obsługi akumulatorów Li-Po. Kluczowe jest poprawne wyważenie modelu (środek ciężkości CG) oraz konfiguracja aparatury sterującej.

Montaż modelu

Model wymaga montażu końcowego. Należy postępować zgodnie z poniższymi krokami:

• Podwozie: Zamontuj nakrętki M3 w częściach plastikowych, a następnie przykręć podwozie do spodu kadłuba (kadłub musi być odwrócony).
• Skrzydła: Zainstaluj dźwigar skrzydła i połówki skrzydeł, zabezpieczając je śrubami. Zamontuj zastrzały między płatami (interplane struts).

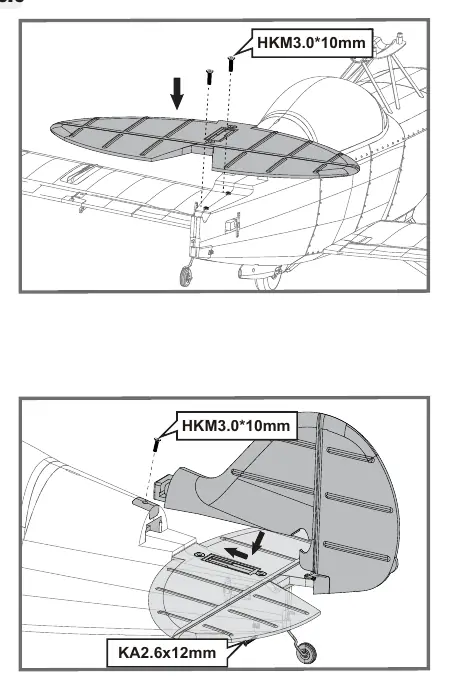

• Stateczniki: Wsuń statecznik poziomy w wycięcie w kadłubie i przykręć. Następnie zamontuj statecznik pionowy i zabezpiecz go wraz z kółkiem ogonowym.
• Popychacze: Podłącz popychacze do orczyków sterów zgodnie z diagramami.
• Śmigło: Zmontuj zespół śmigła i kołpaka zgodnie z kolejnością przedstawioną na schemacie.

Instalacja akumulatora i elektroniki

Akumulator umieszcza się w komorze pod klapą. Należy użyć akumulatora Li-Po 22.2V 4000mAh 35c. Środek ciężkości można regulować, przesuwając akumulator w przód lub w tył. Odbiornik należy podłączyć zgodnie z diagramem: kanał 1 (Aileron), 2 (Elevator), 3 (Throttle), 4 (Rudder), 5 (Gear).

Konfiguracja i ustawienia

Przed pierwszym lotem należy wykonać następujące czynności:

• Test zasięgu: Przeprowadź test zasięgu zgodnie z instrukcją aparatury.

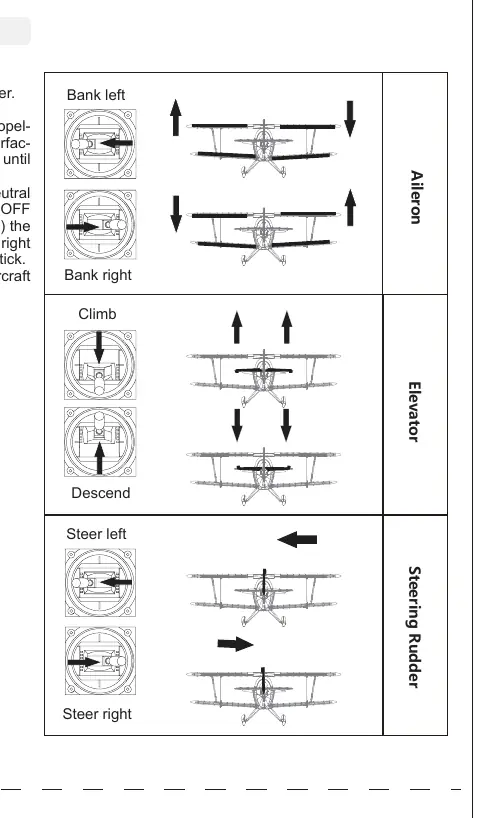

• Ustawienia sterów: Sprawdź kierunki wychyleń sterów. Zalecane wychylenia (dual rate) dla lotek, wysokości i kierunku są podane w tabeli w instrukcji.
• Środek ciężkości (CG): Prawidłowy punkt wyważenia znajduje się w odległości 155-165 mm od krawędzi natarcia głównego skrzydła.

Latanie i konserwacja

Podczas startu należy powoli dodawać gazu, utrzymując model prosto. Lądowanie powinno odbywać się pod wiatr, z użyciem 1/4-1/3 przepustnicy do momentu przyziemienia. Po locie należy sprawdzić dokręcenie wszystkich śrub i stan techniczny modelu. Naprawy pianki EPO należy wykonywać przy użyciu klejów bezpiecznych dla pianek (np. CA, żywica epoksydowa).

Rozwiązywanie problemów

W przypadku problemów z silnikiem (brak reakcji, wibracje) lub sterowaniem, należy sprawdzić połączenia kabli, stan naładowania akumulatora oraz poprawność montażu śmigła. Jeśli silnik pulsuje, może to oznaczać aktywację funkcji LVC (Low Voltage Cutoff) – należy natychmiast wylądować.
