Instrukcja obsługi samolotu RC FMS 1500mm Maule
Szybki przewodnik po instrukcji obsługi samolotu RC FMS 1500mm Maule. Dowiedz się, jak złożyć model, skonfigurować aparaturę, zaprogramować regulator ESC i bezpiecznie latać.
Spis treści
Najważniejsze informacje z instrukcji
Instrukcja dotyczy modelu samolotu RC FMS 1500mm Maule. Dokument zawiera szczegółowe wytyczne dotyczące montażu, konfiguracji elektroniki, programowania regulatora obrotów (ESC) oraz zasad bezpiecznego użytkowania. Przed pierwszym lotem należy bezwzględnie zapoznać się z ostrzeżeniami dotyczącymi obsługi akumulatorów LiPo oraz przeprowadzić test zasięgu.
Opis urządzenia
FMS 1500mm Maule to model samolotu RC o konstrukcji z pianki EPO, wyposażony w funkcjonalne klapy, oświetlenie LED oraz opcjonalny zestaw pływaków do startów z wody. Model posiada fabrycznie zainstalowany system napędowy kompatybilny z pakietami 3S/4S.
Montaż modelu
- Podwozie: Zamontuj zestaw podwozia w odpowiednim slocie na spodzie kadłuba, zabezpieczając go czterema śrubami.
- Skrzydła: Wsuń rurkę łączącą skrzydła w kadłub, zamontuj oba skrzydła, podłącz przewody serw i oświetlenia LED, a następnie zabezpiecz skrzydła śrubami.
- Usterzenie: Zamontuj statecznik poziomy i pionowy, zabezpieczając je śrubami zgodnie z instrukcją. Podłącz popychacze sterów do orczyków.

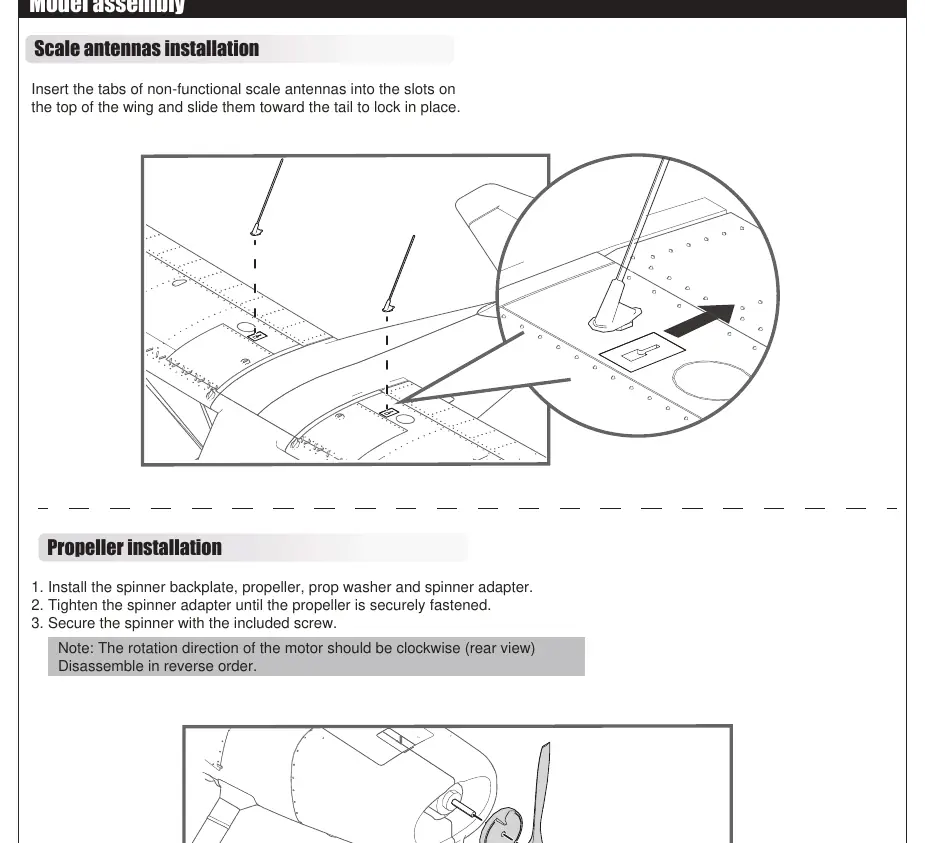

- Śmigło: Zamontuj piastę, śmigło i kołpak, zabezpieczając całość śrubą.
- Pływaki (opcjonalnie): Zmontuj zestaw pływaków i zamocuj je do kadłuba w miejsce standardowego podwozia.
Przygotowanie do lotu
Przed lotem należy sprawdzić środek ciężkości (CG), który powinien znajdować się 60-70 mm od krawędzi natarcia głównego skrzydła. Akumulator należy umieścić w komorze tak, aby uzyskać prawidłowe wyważenie. Przed każdym lotem wykonaj test zasięgu aparatury.
Regulator obrotów (ESC)
Model wyposażony jest w regulator ESC, który można programować. Dostępne funkcje obejmują m.in. typ hamulca, timing silnika, kierunek obrotów, typ odcięcia napięcia oraz napięcie BEC. Programowanie odbywa się za pomocą drążka gazu w aparaturze lub opcjonalnej karty programującej.
Bezpieczeństwo i konserwacja
Zawsze sprawdzaj dokręcenie wszystkich śrub przed lotem. W przypadku uszkodzeń pianki używaj klejów bezpiecznych dla pianek (np. CA bezpieczny dla pianek, żywica epoksydowa 5-minutowa). Nigdy nie pozostawiaj ładujących się akumulatorów bez nadzoru.
Informacje o producencie
FMS Model
Praktyczna pomoc
Typowe problemy
Silnik nie reaguje na gaz
Upewnij się, że ESC jest uzbrojony (drążek gazu w pozycji dolnej przy włączaniu). Sprawdź, czy kanał gazu w aparaturze nie jest odwrócony.
Nietypowy hałas lub wibracje
Sprawdź dokręcenie śmigła i kołpaka. Upewnij się, że śmigło jest zamontowane poprawnie (nie odwrotnie).
Krótki czas lotu lub brak mocy
Sprawdź stan naładowania akumulatora. Upewnij się, że akumulator nie jest uszkodzony.
Stery nie reagują lub działają wolno
Sprawdź połączenia serwomechanizmów i stan przewodów. Upewnij się, że orczyki nie są uszkodzone.
Przed użyciem
- Sprawdź dokręcenie wszystkich śrub w modelu.
- Naładuj akumulator napędowy do pełna.
- Sprawdź środek ciężkości (CG) zgodnie z instrukcją (60-70mm).
- Wykonaj test zasięgu aparatury przed lotem.
- Upewnij się, że wszystkie stery poruszają się w odpowiednich kierunkach.
- Sprawdź, czy śmigło jest dobrze zamocowane.
Parametry w praktyce
- Rozpiętość skrzydeł
- 1500 mm
- Waga do lotu
- ok. 1871 g
- Zalecany akumulator
- 11.1V 2200-3200mAh 50C
- Regulator (ESC)
- 40A
Ilustracje i schematy
- Schemat odbiornika: pokazuje kolejność podłączenia kanałów (1-Aileron, 2-Elevator, 3-Throttle, 4-Rudder, 5-Gear, 6-Spare/Flap).
- Ustawienia sterów: tabela z wartościami wychyleń dla trybu High Rate i Low Rate.
Zgodność modelu
- Model kompatybilny z pakietami 3S/4S LiPo.
- ESC posiada regulowane napięcie BEC (5V/6V).
