Instrukcja obsługi samolotu zdalnie sterowanego Tower Hobbies Cessna 400 1.1m

Najważniejsze informacje

Model Cessna 400 1.1m to zaawansowany samolot zdalnie sterowany. Instrukcja zawiera szczegółowe wytyczne dotyczące montażu, konfiguracji elektroniki oraz bezpiecznej eksploatacji. Do uruchomienia modelu wymagany jest nadajnik 5+ kanałowy oraz odbiornik (zalecany Spektrum AR630). Przed lotem należy upewnić się, że środek ciężkości (CG) jest prawidłowo ustawiony, a wszystkie stery działają poprawnie.

Montaż modelu

Proces montażu wymaga użycia kleju typu CA (średniego i rzadkiego) oraz podstawowych narzędzi (śrubokręt krzyżakowy, klucze imbusowe). Kluczowe etapy obejmują:

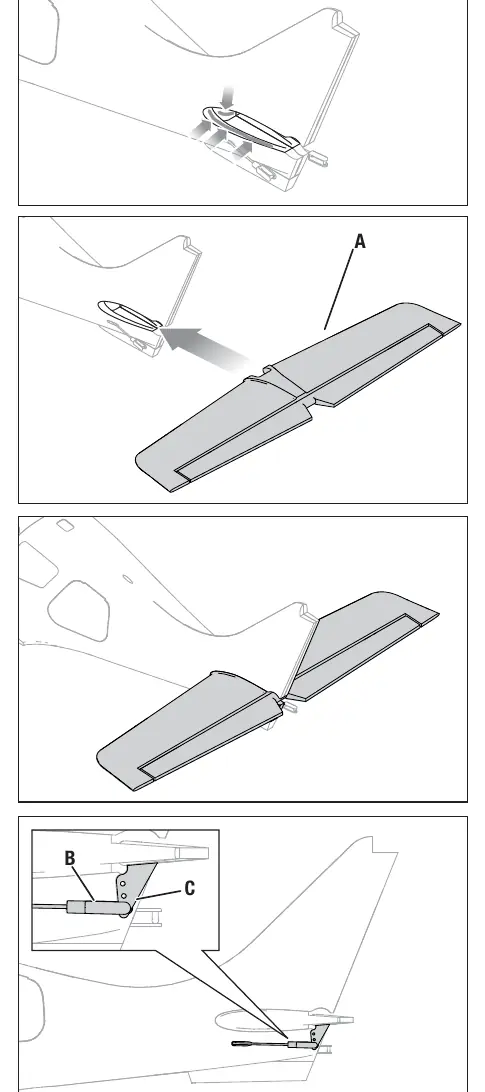

• Statecznik poziomy: Wklejenie w otwór z tyłu kadłuba i podłączenie popychacza steru wysokości.
• Ster kierunku: Wklejenie zawiasów w szczeliny statecznika pionowego.

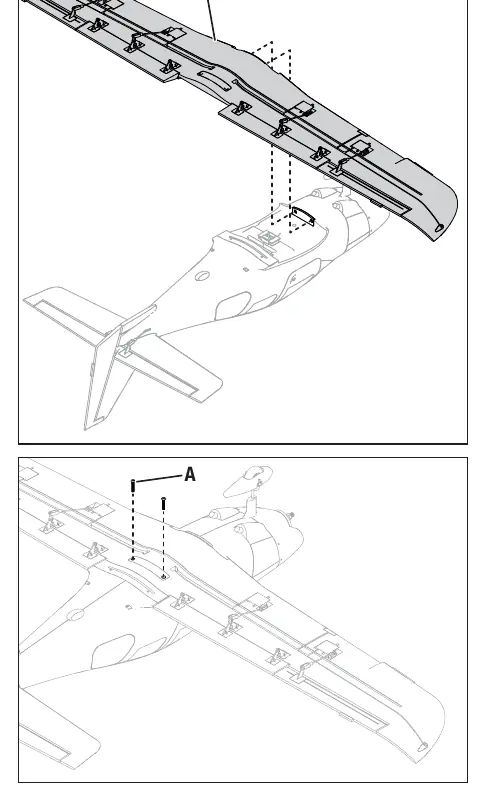

• Skrzydła: Montaż skrzydeł do kadłuba za pomocą śrub M3 x 25mm, z zachowaniem ostrożności, aby nie przyciąć przewodów serw.
• Podwozie: Wciśnięcie zespołu podwozia w gniazdo na spodzie kadłuba.
• Śmigło: Montaż kołpaka i śmigła na wale silnika.

Instalacja elektroniki

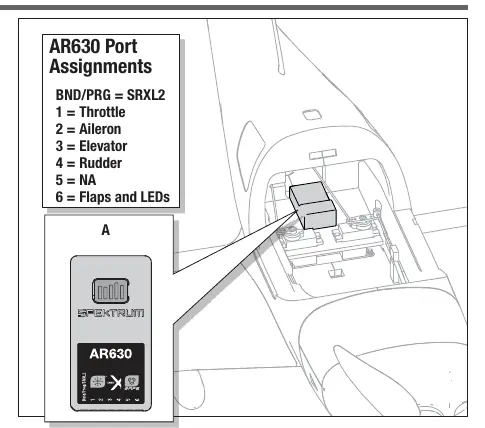

Zalecanym odbiornikiem jest Spektrum AR630. Odbiornik należy zamontować wewnątrz kadłuba za pomocą taśmy dwustronnej, zgodnie z orientacją wskazaną w instrukcji. Należy zwrócić uwagę na przypisanie portów: 1=Przepustnica, 2=Lotki, 3=Wysokość, 4=Kierunek, 6=Klapy i światła LED.

Ustawienia i konfiguracja

Przed pierwszym lotem należy wykonać następujące czynności:

• Środek ciężkości (CG): Powinien znajdować się w odległości 35-40 mm (+/- 5mm) od krawędzi natarcia skrzydła przy kadłubie.
• Test kierunków: Sprawdzenie, czy wychylenia drążków nadajnika odpowiadają ruchom powierzchni sterowych.
• Ustawienia Dual Rates: Programowanie wartości wychyleń (High/Low Rate) zgodnie z tabelą w instrukcji dla lotek, wysokości, kierunku i klap.

Serwis i konserwacja

Instrukcja opisuje procedurę demontażu silnika (odkręcenie kołpaka, śmigła, osłony silnika i mocowania). W przypadku uszkodzeń serw, instrukcja zawiera listę części zamiennych (TOWA147509-TOWA147512) wraz z opisem długości przewodów.

Rozwiązywanie problemów

W przypadku problemów z modelem, należy sprawdzić stan naładowania akumulatora, poprawność parowania (binding) z nadajnikiem oraz stan połączeń elektrycznych. Wibracje często wynikają z uszkodzonego lub niewyważonego śmigła.
