Instrukcja obsługi samolotu RC E-flite Decathlon RJG 1.2m
Szybki przewodnik po instrukcji obsługi samolotu RC E-flite Decathlon RJG 1.2m. Zawiera szczegółowe informacje o montażu podwozia, skrzydeł i usterzenia, konfiguracji nadajnika, ustawieniach technologii SAFE Select oraz wyważaniu modelu...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed pierwszym lotem samolotem E-flite Decathlon RJG 1.2m należy zapoznać się z procedurami bezpieczeństwa, montażu oraz konfiguracji nadajnika. Kluczowe jest poprawne wyważenie modelu (środek ciężkości - CG) oraz przeprowadzenie testu kierunków sterów. Model wyposażony jest w technologie AS3X oraz SAFE Select, które wymagają odpowiedniej konfiguracji w nadajniku.
Opis modelu i specyfikacja
Decathlon RJG 1.2m to model samolotu RC o rozpiętości skrzydeł 1212 mm i długości 880 mm. Waga modelu wynosi około 1106 g bez akumulatora i 1326 g z zalecanym akumulatorem 4S 2200mAh. Model posiada silnik bezszczotkowy 3536-1030kv oraz odbiornik Spektrum AR631.
Montaż modelu
- Podwozie: Zamontuj podwozie do spodu kadłuba za pomocą płyty montażowej i sześciu śrub M3 x 10 mm.
- Usterzenie ogonowe: Wsuń statecznik pionowy w otwory statecznika poziomego i kadłuba. Zabezpiecz śrubami M2,5 x 15 mm oraz M2 x 8 mm. Podłącz wtyczkę LED.
- Skrzydła: Zdejmij zabezpieczenia transportowe, zamontuj skrzydła do kadłuba, upewniając się, że złącza serw są poprawnie wpięte. Zabezpiecz skrzydła śrubami M3 x 25 mm.
Elektronika i konfiguracja
Odbiornik Spektrum AR631 powinien być zamontowany zgodnie z oznaczeniami na kadłubie. Konfiguracja nadajnika (seria NX, DX, iX) obejmuje ustawienie podwójnych wychyleń (D/R), wykładniczej (Expo) oraz przypisanie przełączników dla funkcji SAFE Select i opcjonalnej Schubumkehr (odwracanie ciągu).

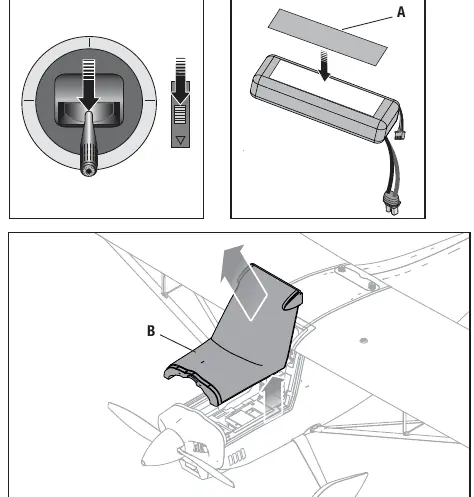

Przygotowanie do lotu
- Środek ciężkości (CG): Powinien znajdować się 60 mm (+/- 5 mm) od krawędzi natarcia skrzydła przy kadłubie.
- Trymowanie: Pierwszy lot wykonaj z gazem na 80-100%. Po trymowaniu w locie, nie dotykaj drążków przez 3 sekundy, aby odbiornik zapamiętał ustawienia.
Konserwacja i rozwiązywanie problemów
Regularnie sprawdzaj dokręcenie śrub, stan śmigła i serwomechanizmów. W przypadku problemów z oscylacjami, sprawdź wyważenie śmigła i sztywność połączeń. Jeśli model nie reaguje na gaz, upewnij się, że drążek gazu jest w pozycji neutralnej przy włączaniu.
Praktyczna pomoc
Typowe problemy
Oszylacje w locie
Sprawdź wyważenie śmigła, dokręcenie śrub, wyważenie modelu (CG) oraz sztywność połączeń serw.
Model nie reaguje na gaz
Upewnij się, że gaz jest w pozycji neutralnej, kanał gazu nie jest odwrócony w nadajniku, a ESC jest poprawnie podłączony.
Model nie łączy się z nadajnikiem
Zwiększ odległość od nadajnika, sprawdź naładowanie akumulatorów, upewnij się, że wtyk bindujący jest poprawnie włożony.
Przed użyciem
- Naładuj akumulator napędowy.
- Sprawdź wyważenie środka ciężkości (CG) - 60mm +/- 5mm od krawędzi natarcia.
- Przeprowadź test kierunków sterów.
- Sprawdź dokręcenie wszystkich śrub montażowych.
- Upewnij się, że nadajnik jest poprawnie zaprogramowany.
Parametry w praktyce
- Rozpiętość skrzydeł
- 1212 mm
- Środek ciężkości (CG)
- 60 mm +/- 5 mm od krawędzi natarcia skrzydła przy kadłubie
Ilustracje i schematy

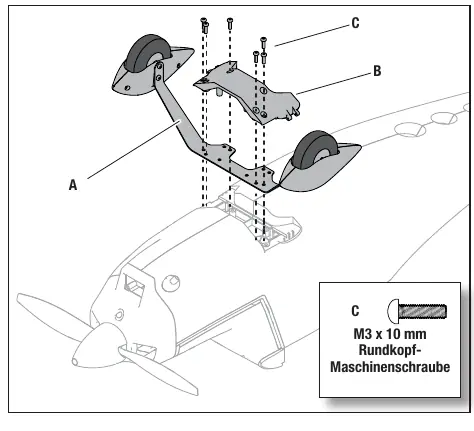

- Schemat montażu podwozia (strona 5).
- Schemat montażu usterzenia ogonowego (strona 6).

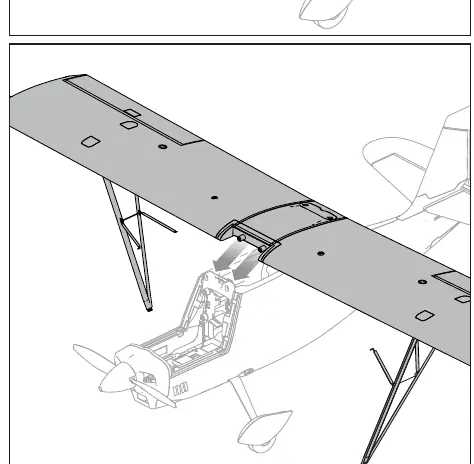

- Schemat montażu skrzydeł (strony 7-8).

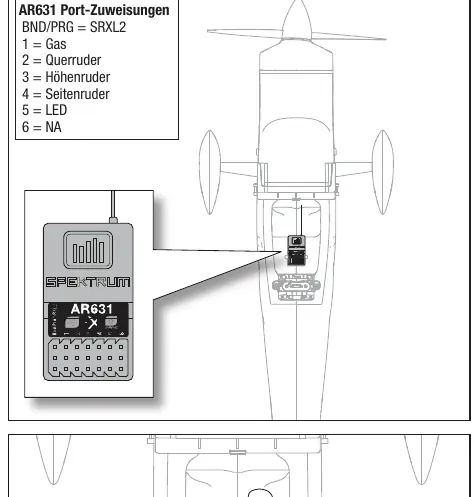

- Schemat podłączenia odbiornika AR631 (strona 10).
Zgodność modelu
- Zalecany akumulator: 4S 2200mAh 30C LiPo.
- Wymagany nadajnik: min. 6 kanałów (np. Spektrum NX6).
- Kompatybilny z technologią SAFE Select i AS3X.
