Instrukcja obsługi szybowca RC Robbe Sapphire
Przewodnik użytkownika dla szybowca RC Robbe Sapphire. Zawiera instrukcje montażu, ustawienia sterów, dane techniczne, wytyczne dotyczące lotu oraz zasady bezpieczeństwa dla wersji ARF i PNP.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Robbe Sapphire to szybowiec RC dostępny w wersjach PNP (2678) i ARF (2677). Instrukcja zawiera szczegółowe kroki montażu kadłuba, usterzenia i skrzydeł, ustawienia wychyleń sterów oraz wytyczne dotyczące wyważenia modelu (CG 83-88 mm). str. 1, 8, 15
Najważniejsze czynności
- Ustawienie środka ciężkości (CG) str. 15
- Montaż silnika str. 9
Pierwsze uruchomienie
- Sprawdzenie kierunku obrotów silnika str. 10
Problemy i rozwiązania
Wibracje silnika
Wyważ śmigło
str. 2, 4Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Rozpiętość | 2900 mm | Rozpiętość skrzydeł | str. 8 |
| Waga do lotu | 2480 g | Waga modelu gotowego do lotu | str. 8 |
Gdzie szukać w PDF
- Dane techniczne str. 8
- Montaż kadłuba str. 9, 10
- Montaż usterzenia str. 10, 11, 12
- Montaż skrzydeł str. 12, 13, 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Robbe Sapphire to sportowy szybowiec RC dostępny w dwóch wersjach: PNP (Plug and Play, nr 2678) oraz ARF (Almost Ready to Fly, nr 2677). Wersja PNP jest w znacznym stopniu prefabrykowana, podczas gdy wersja ARF wymaga doświadczenia w modelarstwie i podstawowej wiedzy technicznej.

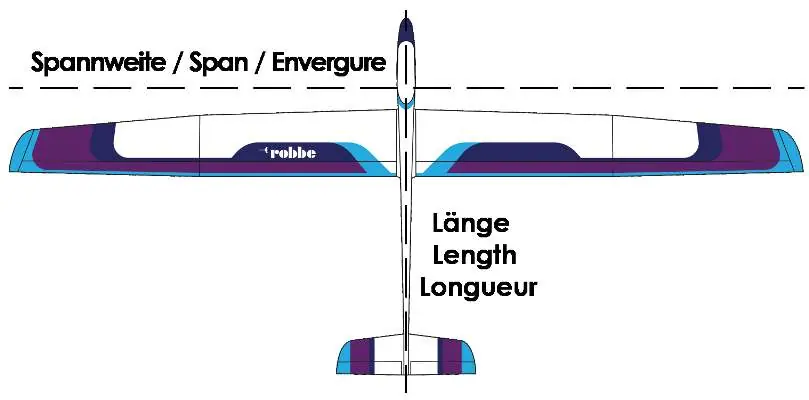

Dane techniczne
- Rozpiętość skrzydeł: 2900 mm
- Długość: 1290 mm
- Waga do lotu: ok. 2480 g
- Powierzchnia skrzydeł: 69,1 dm²
- Profil: HQ 2,5/9
- Środek ciężkości (CG): 83-88 mm za krawędzią natarcia
Montaż modelu
Kadłub
Zamontuj silnik za wręgą silnikową, używając kleju do gwintów. Zamontuj serwa steru wysokości w kadłubie. Ustaw serwa w pozycji neutralnej przed montażem dźwigni. Zaleca się stosowanie systemu Multilock do blokowania skrzydeł.
Usterzenie V
Sklej połówki usterzenia żywicą epoksydową, zachowując kąt 110° przy użyciu szablonu. Po utwardzeniu zamontuj usterzenie w kadłubie i dopasuj kliny wspierające. Upewnij się, że otwory montażowe są przeniesione precyzyjnie.
Skrzydła
Wklej ramki serw w skrzydła żywicą epoksydową. Ustaw serwa w pozycji neutralnej. Długość popychaczy powinna wynosić ok. 66 mm dla lotek i 63 mm dla klap. Popychacze klap powinny być ustawione tak, aby przy pełnym wychyleniu w dół tworzyły kąt 180° z ramieniem serwa, co odciąża serwo.
Ustawienia i lot
Przed pierwszym lotem sprawdź symetrię modelu oraz kierunek obrotów silnika. Wyważ model, ustawiając środek ciężkości (CG) na 83 mm (dla początkujących) lub dalej do tyłu (dla zaawansowanych) poprzez przesuwanie akumulatora.
Zalecane wychylenia sterów
- Lotki: +15/-7 mm
- Ster wysokości: +13/-6 mm
- Ster kierunku: +18/-9 mm
- Klapy: -35 mm (lądowanie)
Bezpieczeństwo
Zawsze zachowuj bezpieczny dystans od modelu. Nie lataj w pobliżu linii wysokiego napięcia, ludzi ani zwierząt. Po locie zawsze odłączaj akumulator. Unikaj pozostawiania modelu w pełnym słońcu, co może prowadzić do odkształceń elementów plastikowych.
Praktyczna pomoc
Typowe problemy
Wibracje silnika podczas pracy
Sprawdź wyważenie śmigła i dokręcenie śrub mocujących silnik.
Pęcherze na folii pokrywającej
Użyj żelazka do folii lub suszarki, aby wygładzić powierzchnię.
Serwo klap jest przeciążone przy pełnym wychyleniu
Wyreguluj długość popychacza tak, aby w pozycji pełnego wychylenia tworzył kąt 180 stopni z ramieniem serwa.
Przed użyciem
- Sprawdź symetrię skrzydeł, stateczników i kadłuba
- Ustaw serwa w pozycji neutralnej przed montażem dźwigni
- Sprawdź kierunek obrotów silnika (zgodnie z ruchem wskazówek zegara)
- Upewnij się, że wszystkie elementy sterujące są pewnie zamocowane
- Wyważ środek ciężkości (CG) na 83-88 mm
- Naładuj akumulator i sprawdź zasięg aparatury
Parametry w praktyce
- Waga do lotu
- Całkowita masa modelu gotowego do lotu (ok. 2480 g)
- CG (Środek ciężkości)
- Punkt wyważenia modelu (83-88 mm za krawędzią natarcia)
Ilustracje i schematy
- Schemat montażu silnika w kadłubie
- Instrukcja montażu serw w skrzydłach
- Tabela wychyleń sterów dla różnych faz lotu
Zgodność modelu
- Wersja PNP zawiera większość komponentów
- Wersja ARF wymaga doświadczenia w budowie modeli
- Zalecane zasilanie: akumulator LiPo 4S 2300mAh
