Instrukcja obsługi wiertarko-wkrętarki udarowej Ronix 8905K
Poznaj funkcje i zasady bezpiecznej obsługi wiertarko-wkrętarki udarowej Ronix 8905K. Przewodnik zawiera informacje o specyfikacji technicznej, montażu akumulatora, regulacji momentu obrotowego oraz wskazówki dotyczące wiercenia i...
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ronix 8905K to bezszczotkowa wiertarko-wkrętarka udarowa 20V. Instrukcja obejmuje zasady bezpieczeństwa, obsługę akumulatora, regulację momentu obrotowego oraz techniki wiercenia i wkręcania. str. 1, 2, 7, 12
Najważniejsze czynności
- Wymiana wiertła str. 11
- Zmiana prędkości str. 9, 10
Pierwsze uruchomienie
- Naładuj akumulator, wsuń go do narzędzia aż usłyszysz kliknięcie, ustaw kierunek obrotów i prędkość. str. 8, 9
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Wiertło utknęło
Użyj przełącznika kierunku obrotów, aby wycofać wiertło.
str. 13Konserwacja i reset
- Czyść narzędzie suchą szmatką. Nie używaj benzyny ani rozpuszczalników. str. 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 20V | Napięcie zasilania | str. 2 |
| Maksymalny moment obrotowy | 55 Nm | Siła dokręcania | str. 2 |
| Prędkość bez obciążenia | 0-450 / 0-2000 obr./min | Prędkość obrotowa | str. 2 |
| Częstotliwość udaru | 0-30000 ud./min | Częstotliwość udaru | str. 2 |
| Waga | 1.18 kg | Masa urządzenia | str. 2 |
Gdzie szukać w PDF
- Specyfikacja techniczna str. 2
- Zasady bezpieczeństwa str. 3, 4, 5, 6
- Instrukcja obsługi str. 7, 8, 9, 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Ronix 8905K to bezszczotkowa wiertarko-wkrętarka udarowa zasilana akumulatorem 20V. Instrukcja zawiera kluczowe zasady bezpieczeństwa, procedury obsługi akumulatora, regulacji prędkości i momentu obrotowego oraz techniki wiercenia i wkręcania. Przed przystąpieniem do pracy należy upewnić się, że akumulator jest naładowany, a wiertło poprawnie zamocowane.

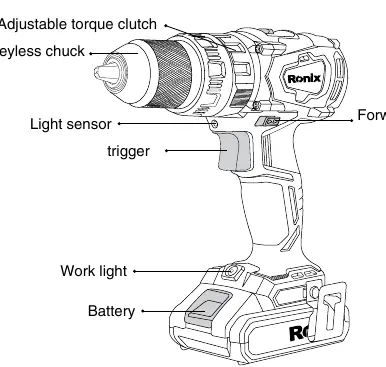

Opis urządzenia i elementy zestawu
Urządzenie składa się z następujących głównych elementów:
- Szybkozaciskowy uchwyt wiertarski (Keyless chuck)
- Regulowane sprzęgło momentu obrotowego
- Przełącznik kierunku obrotów (lewo/prawo)
- Spust włącznika
- Oświetlenie robocze (Work light)
- Akumulator
Dane techniczne
- Napięcie: 20V
- Prędkość bez obciążenia: 0-450 / 0-2000 obr./min
- Częstotliwość udaru: 0-30000 ud./min
- Maksymalny moment obrotowy: 55 Nm
- Ustawienia momentu obrotowego: 21+3
- Uchwyt: 13mm metalowy, jednostulejowy z blokadą
- Waga: 1.18 kg
Bezpieczeństwo
Podczas pracy z narzędziem należy przestrzegać następujących zasad:
- Zawsze używaj okularów ochronnych i odpowiedniej odzieży roboczej.
- Nie używaj narzędzia w obecności łatwopalnych cieczy lub gazów.
- Trzymaj narzędzie za izolowane powierzchnie chwytne, aby uniknąć porażenia prądem w przypadku kontaktu z ukrytymi przewodami.
- Nie dotykaj wiertła ani obrabianego materiału bezpośrednio po pracy – mogą być bardzo gorące.
- W przypadku zablokowania wiertła, użyj przełącznika kierunku obrotów, aby je wycofać.
Instalacja i obsługa akumulatora
Aby zainstalować akumulator, wsuń go w prowadnice narzędzia aż do usłyszenia kliknięcia. Aby go wyjąć, przesuń czerwony przycisk na przedniej części akumulatora i wysuń go z narzędzia. Pamiętaj, aby ładować akumulator w temperaturze pokojowej (10°C - 40°C) i nie dopuszczać do jego całkowitego rozładowania.
Obsługa narzędzia
Zmiana prędkości
Przełącznik prędkości znajduje się na górze obudowy. Wyłącz narzędzie przed zmianą ustawienia:
- Pozycja 1: niska prędkość (do ciężkich prac).
- Pozycja 2: wysoka prędkość (do szybkiego wiercenia).

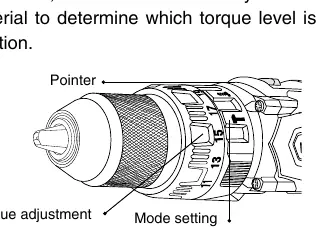

Regulacja momentu obrotowego
Moment obrotowy można regulować w 18 krokach za pomocą pierścienia. Ustawienie 1 oznacza minimalny moment, a najwyższe oznaczenie – maksymalny. Przed pracą zaleca się wykonanie próbnego wkręcania w kawałku materiału.
Wiercenie i wkręcanie
Wybierz odpowiedni tryb pracy na pierścieniu regulacji. Do wiercenia w ścianach użyj trybu udarowego (oznaczonego ikoną młotka). Nie używaj trybu udarowego do wiercenia w drewnie lub metalu.
Konserwacja
Utrzymuj narzędzie w czystości. Do czyszczenia obudowy nie używaj benzyny, rozpuszczalników ani alkoholu, ponieważ mogą one uszkodzić plastikowe elementy. Wszelkie naprawy powinny być wykonywane przez autoryzowany serwis Ronix przy użyciu oryginalnych części zamiennych.
Praktyczna pomoc
Typowe problemy
Narzędzie nie działa
Sprawdź, czy akumulator jest naładowany i poprawnie włożony do narzędzia.
Wiertło utknęło w materiale
Ustaw przełącznik kierunku obrotów na bieg wsteczny, aby wycofać wiertło.
Szybkie rozładowywanie akumulatora
Pozwól narzędziu ostygnąć przez 15 minut, jeśli było używane w sposób ciągły do wyczerpania energii.
Przed użyciem
- Sprawdź naładowanie akumulatora
- Upewnij się, że wiertło jest poprawnie zamocowane w uchwycie
- Ustaw odpowiedni moment obrotowy dla danej śruby
- Sprawdź kierunek obrotów (przełącznik nie powinien być w pozycji neutralnej)
- Ustaw odpowiedni bieg (1 lub 2) w zależności od zadania
Pokaż więcej Pokaż mniej
Parametry w praktyce
- No-load speed
- Prędkość obrotowa bez obciążenia (0-450/0-2000 obr./min)
Ilustracje i schematy
- Regulacja momentu obrotowego odbywa się poprzez obrót pierścienia z numerami
- Przełącznik prędkości (1/2) znajduje się na górnej części obudowy
- Przełącznik kierunku obrotów znajduje się tuż nad spustem
Zgodność modelu
- Używaj tylko akumulatorów i ładowarek dedykowanych przez producenta
- Nie używaj trybu udarowego do wiercenia w drewnie lub metalu
Pytania do tej instrukcji
Zapytaj o konkretny model, montaż, ustawienie lub oznaczenie z PDF. Widoczne są tylko zatwierdzone wpisy.
Zadaj pytanie Ukryj szczegóły
Zaloguj się przez Google, aby zadać pytanie do tej instrukcji.
Nie ma jeszcze zatwierdzonych pytań do tej instrukcji.
