Instrukcja obsługi wiertarko-wkrętarki akumulatorowej Ronix 8661

Poznaj funkcje i zasady bezpiecznej obsługi wiertarko-wkrętarki akumulatorowej Ronix 8661. Instrukcja zawiera informacje o trybach pracy, regulacji momentu obrotowego, wymianie osprzętu oraz konserwacji urządzenia.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Wiertarko-wkrętarka Ronix 8661 to akumulatorowe narzędzie 16V z silnikiem bezszczotkowym, oferujące trzy tryby pracy: wiercenie, wiercenie udarowe i wkręcanie. Posiada 18-stopniową regulację momentu obrotowego oraz dwubiegową przekładnię. str. 3

Najważniejsze czynności

  • Zmiana prędkości obrotowej str. 11
  • Wybór trybu pracy str. 12
  • Wymiana wiertła str. 13

Pierwsze uruchomienie

  • Naładuj akumulator i wsuń go do narzędzia aż do kliknięcia. str. 10
  • Ustaw przełącznik kierunku obrotów i wybierz tryb pracy. str. 10, 12

Problemy i rozwiązania

Wiertło utknęło

Ustaw przełącznik kierunku obrotów na wsteczny i wycofaj wiertło.

str. 14

Konserwacja i reset

  • Czyszczenie: Używaj suchej szmatki. Nie używaj benzyny, rozpuszczalników ani alkoholu. str. 15

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie 16V Napięcie akumulatora str. 3
Max moment obrotowy 55N.m Siła dokręcania str. 3
Prędkość obrotowa 0-450/1800RPM Prędkość bez obciążenia str. 3

Gdzie szukać w PDF

  • Specyfikacja techniczna str. 3
  • Lista części str. 4
  • Instrukcja obsługi str. 10, 11, 12, 13
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat budowy wiertarko-wkrętarki Strona 4 Montaż i demontaż akumulatora Strona 10 Przełącznik prędkości Strona 11 Pierścień wyboru trybu pracy Strona 12 Uchwyt wiertarski Strona 13

Najważniejsze informacje z instrukcji

Wiertarko-wkrętarka Ronix 8661 to narzędzie akumulatorowe 16V wyposażone w silnik bezszczotkowy. Urządzenie oferuje trzy tryby pracy: wiercenie, wiercenie udarowe oraz wkręcanie. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością stosowania ochrony oczu oraz unikania pracy w pobliżu materiałów łatwopalnych.

Opis urządzenia

Główne elementy wiertarko-wkrętarki obejmują:

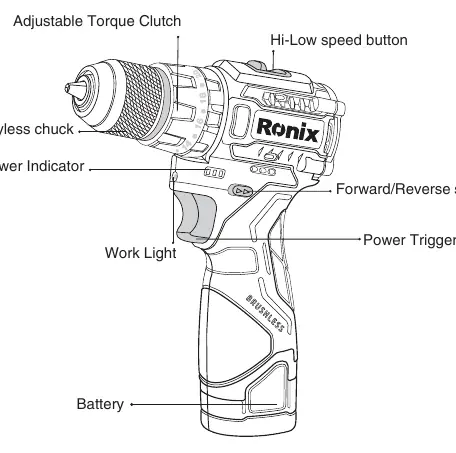

Schemat budowy wiertarko-wkrętarki
Schemat budowy wiertarko-wkrętarki
  • Uchwyt bezkluczykowy (keyless chuck)
  • Pierścień regulacji momentu obrotowego
  • Przełącznik prędkości (Hi-Low)
  • Przełącznik kierunku obrotów (przód/tył)
  • Spust włącznika
  • Oświetlenie robocze (LED)
  • Akumulator

Obsługa akumulatora

Aby wyjąć akumulator, należy przesunąć czerwony przycisk na jego przodzie i wysunąć go z narzędzia. W celu montażu należy wyrównać wypustkę akumulatora z rowkiem w obudowie i wsunąć go do momentu usłyszenia kliknięcia. Nie należy używać siły podczas montażu.

Montaż i demontaż akumulatora
Montaż i demontaż akumulatora
Przełącznik prędkości
Przełącznik prędkości

Tryby pracy i regulacja

Urządzenie posiada trzy tryby pracy, które wybiera się poprzez obrót pierścienia zmiany trybu:

Pierścień wyboru trybu pracy
Pierścień wyboru trybu pracy
  • Wiercenie (tylko obroty)
  • Wiercenie udarowe (obroty z udarem)
  • Wkręcanie (obroty ze sprzęgłem)

Moment obrotowy można regulować w 18 stopniach. Ustawienie 1 oznacza minimalny moment, a najwyższa wartość oznacza maksymalny moment. Zaleca się wykonanie próbnego wkręcania w materiale odpadowym w celu dobrania odpowiedniego ustawienia.

Montaż i obsługa wierteł

Aby zamontować lub wymienić wiertło/bit:

Uchwyt wiertarski
Uchwyt wiertarski
  1. Obróć tuleję uchwytu w kierunku przeciwnym do ruchu wskazówek zegara, aby otworzyć szczęki.
  2. Włóż wiertło do oporu.
  3. Obróć tuleję w kierunku zgodnym z ruchem wskazówek zegara, aby zacisnąć uchwyt.

Podczas wkręcania w drewnie zaleca się nawiercanie otworów prowadzących, aby zapobiec pękaniu materiału.

Konserwacja

Narzędzie należy utrzymywać w czystości. Do czyszczenia nie wolno używać benzyny, rozpuszczalników ani alkoholu, gdyż mogą one uszkodzić obudowę. Wszelkie naprawy powinny być wykonywane przez autoryzowany serwis Ronix przy użyciu oryginalnych części zamiennych.

Praktyczna pomoc

Typowe problemy

Wiertło utknęło w materiale

Ustaw przełącznik kierunku obrotów na wsteczny i ostrożnie wycofaj wiertło.

Zbyt krótki czas pracy na jednym ładowaniu

Upewnij się, że akumulator jest w pełni naładowany. Jeśli problem występuje nadal, może to oznaczać zużycie ogniw.

Nierówna praca wiertła

Sprawdź, czy wiertło jest osadzone prosto w uchwycie i czy szczęki są równomiernie zaciśnięte.

Przed użyciem

  • Sprawdź stan naładowania akumulatora.
  • Upewnij się, że przełącznik kierunku obrotów jest w pozycji neutralnej przed montażem osprzętu.
  • Dobierz odpowiedni tryb pracy (wiercenie/udar/wkręcanie).
  • Ustaw odpowiedni moment obrotowy dla danego zadania.
  • Sprawdź, czy wiertło jest poprawnie zamocowane.

Parametry w praktyce

0-450/1800RPM
Prędkość obrotowa: bieg 1 (niska prędkość/wysoki moment), bieg 2 (wysoka prędkość).

Ilustracje i schematy

  • Schemat części wskazuje umiejscowienie przełącznika prędkości, spustu, uchwytu i pierścienia regulacji momentu.
  • Rysunki pokazują sposób montażu akumulatora oraz obsługę przełącznika kierunku obrotów.

Zgodność modelu

  • Używaj wyłącznie oryginalnych akumulatorów i ładowarek marki Ronix.
  • Nie używaj akumulatorów innych producentów, gdyż grozi to pożarem lub uszkodzeniem narzędzia.
