Instrukcja obsługi głowicy napędowej Ryobi 18V PBLPH01
Szybki przewodnik po instrukcji obsługi głowicy napędowej Ryobi 18V PBLPH01, przystawki do podkaszarki PBLSS01 oraz nożyc do trawy/krzewów PBLSH01. Zawiera instrukcje montażu, obsługi i konserwacji.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Głowica napędowa Ryobi 18V PBLPH01 służy do obsługi różnych przystawek ogrodowych EXPAND-IT. Aby ją uruchomić, wybierz prędkość (HI/LOW), przesuń blokadę spustu i wciśnij spust włącznika. str. 7, 9
Najważniejsze czynności
- Montaż przystawki str. 8
- Instalacja akumulatora str. 9
Pierwsze uruchomienie
- Naładuj akumulator, zamontuj uchwyt przedni, zainstaluj wybraną przystawkę, włóż akumulator i uruchom urządzenie. str. 5, 6, 7, 9
Problemy i rozwiązania
Silnik nie uruchamia się
Sprawdź, czy akumulator jest dobrze zamocowany i naładowany.
str. 11Konserwacja i reset
- Regularnie czyść urządzenie suchą szmatką, sprawdzaj dokręcenie śrub i przechowuj w suchym miejscu. str. 10
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18V | Napięcie zasilania | str. 1 |
Gdzie szukać w PDF
- Głowica napędowa (PBLPH01) str. 1, 11
- Przystawka podkaszarki (PBLSS01) str. 31, 44

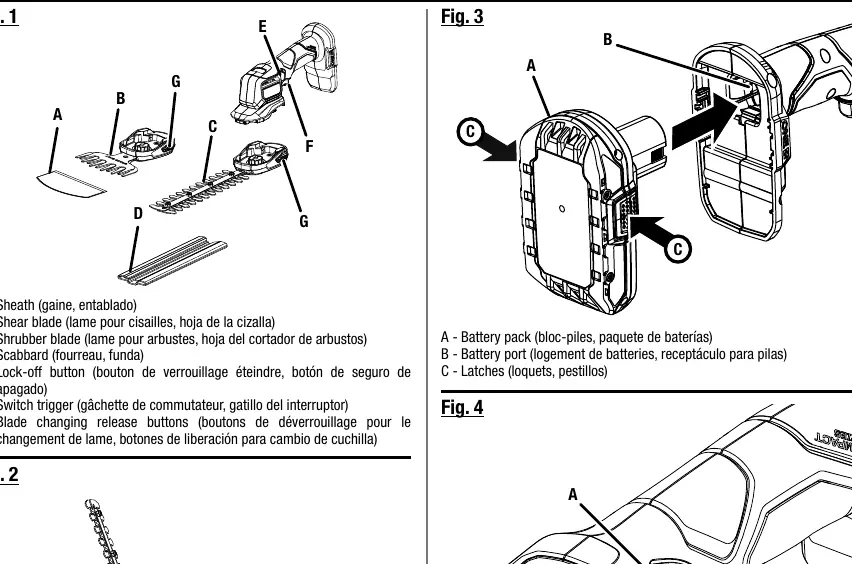

- Nożyce do trawy/krzewów (PBLSH01) str. 97, 126
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy głowicy napędowej Ryobi 18V PBLPH01 oraz kompatybilnych z nią akcesoriów: przystawki do podkaszarki PBLSS01 oraz nożyc do trawy/krzewów PBLSH01. Dokument zawiera kluczowe wytyczne dotyczące bezpiecznego montażu, obsługi oraz konserwacji tych urządzeń. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć ryzyka porażenia prądem, pożaru lub poważnych obrażeń ciała.
Opis urządzenia
Głowica napędowa PBLPH01 jest zasilana akumulatorem 18V i służy do obsługi różnych przystawek Ryobi EXPAND-IT. Posiada przełącznik prędkości (HI/LOW), blokadę spustu oraz uchwyt z powłoką poprawiającą komfort pracy.
Bezpieczeństwo
- Zawsze używaj ochrony oczu z osłonami bocznymi zgodnej z ANSI Z87.1.
- Nie używaj urządzenia w pobliżu materiałów wybuchowych, cieczy łatwopalnych lub w deszczu.
- Przed przystąpieniem do konserwacji lub wymiany akcesoriów zawsze wyjmij akumulator.
- Trzymaj dzieci i osoby postronne w bezpiecznej odległości (min. 15 m).
- Nie używaj urządzenia, jeśli jesteś zmęczony lub pod wpływem środków odurzających.
Montaż i instalacja
Montaż uchwytu przedniego: Usuń nakrętkę motylkową i śrubę, zainstaluj uchwyt w miejscu oznaczonym strzałką na górnym wale, włóż śrubę i dokręć nakrętkę.
Instalacja przystawki: Zatrzymaj silnik i wyjmij akumulator. Poluzuj pokrętło na złączu głowicy, usuń zaślepkę z przystawki, wciśnij przycisk na wale przystawki, dopasuj go do wgłębienia w złączu i wsuń wały do siebie, aż przycisk zablokuje się w otworze pozycjonującym. Dokręć pokrętło.
Obsługa
Uruchamianie: Wybierz prędkość (HI lub LOW), przesuń blokadę w szczelinę spustu i wciśnij spust włącznika. Aby zatrzymać, zwolnij spust.
Praca: Trzymaj głowicę obiema rękami. W przypadku owinięcia się zanieczyszczeń wokół przystawki, zatrzymaj silnik, wyjmij akumulator i usuń zanieczyszczenia.
Konserwacja i przechowywanie
- Czyść urządzenie suchą szmatką. Nie używaj wody ani silnych detergentów.
- Przechowuj w suchym miejscu, niedostępnym dla dzieci, z dala od środków chemicznych.
- Regularnie sprawdzaj, czy wszystkie elementy są dokręcone i nieuszkodzone.
- Urządzenie jest kompatybilne z systemem przechowywania RYOBI LINK.
Informacje o producencie
Ryobi
Praktyczna pomoc
Typowe problemy
Silnik nie uruchamia się po wciśnięciu spustu
Sprawdź, czy akumulator jest prawidłowo zamocowany i naładowany.
Przed użyciem
- Sprawdź, czy wszystkie części są dokręcone i nieuszkodzone.
- Upewnij się, że akumulator jest w pełni naładowany.
- Załóż odpowiednią odzież ochronną i okulary ochronne.
- Upewnij się, że przystawka jest prawidłowo zamontowana i zablokowana.
- Oczyść obszar pracy z kamieni, drutów i innych przedmiotów.
Ilustracje i schematy

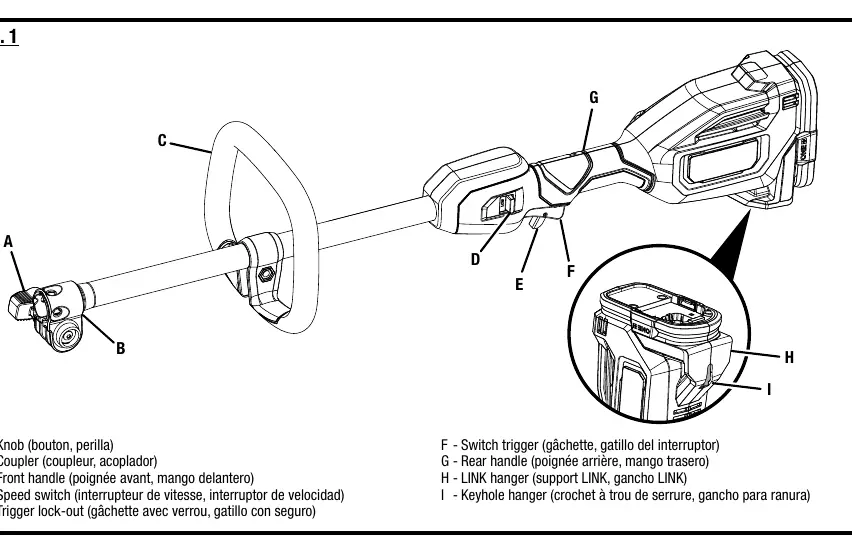

- Fig. 1: Przegląd głowicy napędowej i elementów sterujących.
- Fig. 2: Montaż przystawki do głowicy napędowej.
- Fig. 3: Montaż uchwytu przedniego.
- Fig. 4: Instalacja akumulatora.
Zgodność modelu
- Głowica PBLPH01 jest kompatybilna wyłącznie z przystawkami RYOBI EXPAND-IT wymienionymi w instrukcji (np. RYBRC, RYHDG, RYGUT, RY15518, RYAXA22, RY15523, RY15550, RY15520, RYSNW00, RYSWP25).
- Używaj wyłącznie akumulatorów RYOBI 18V.
