Instrukcja obsługi termostatu Salus 091FLv2 / 091FLRFv2
Szybki przewodnik po obsłudze i konfiguracji termostatu Salus 091FLv2 oraz 091FLRFv2. Dowiedz się, jak ustawić harmonogram, zmienić temperaturę, sparować urządzenia i skonfigurować menu serwisowe.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Termostat Salus 091FLv2 (przewodowy) oraz 091FLRFv2 (bezprzewodowy) to programowalne urządzenia tygodniowe służące do sterowania temperaturą w systemach grzewczych lub chłodzących. Urządzenie wymaga zasilania bateryjnego (2x AA 1.5V). Wersja bezprzewodowa (RF) jest fabrycznie sparowana z odbiornikiem.

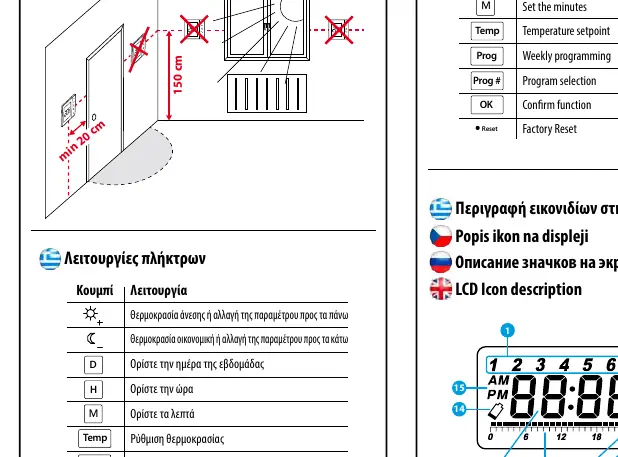

Opis urządzenia i przyciski
Urządzenie posiada wyświetlacz LCD oraz zestaw przycisków funkcyjnych:
- D: Ustawienie dnia tygodnia.
- H: Ustawienie godziny.
- M: Ustawienie minut.
- Temp: Ustawienie temperatury zadanej.
- Prog: Wybór programu.
- Prog #: Ustawienie numeru programu.
- OK: Potwierdzenie ustawień.
- Reset: Przywrócenie ustawień fabrycznych.
Instalacja i podłączenie
Instalacja powinna być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami. Termostat należy montować w suchym miejscu wewnątrz pomieszczeń.
- Model 091FLv2 (przewodowy): Podłączenie styków COM i NO do urządzenia grzewczego.
- Model 091FLRFv2 (bezprzewodowy): Odbiornik RXRT510 wymaga zasilania 230V AC. Przekaźnik odbiornika posiada styki bezpotencjałowe COM/NO.
Ustawienia czasu i temperatury
Aby ustawić czas, użyj przycisków D, H oraz M. Aby zmienić temperaturę komfortową lub ekonomiczną, naciśnij przycisk Temp, a następnie użyj przycisków ze strzałkami (lub odpowiednich przycisków zmiany wartości) i zatwierdź przyciskiem OK.
Programowanie
Dostępnych jest 9 programów:
- Programy 0-5: Fabryczne, niezmienne.
- Programy 6-8: Użytkownika, możliwe do zdefiniowania.
- Program 0: Specjalny, ustawia temperaturę ochrony przeciwzamrożeniowej (7°C) na cały dzień.
Aby zaprogramować urządzenie, wybierz dzień tygodnia, numer programu, a następnie użyj przycisków zmiany temperatury, aby przypisać temperaturę komfortową lub ekonomiczną dla każdej godziny.
Menu serwisowe
Aby wejść do menu serwisowego, podświetl wyświetlacz, a następnie przytrzymaj przycisk OK przez 5 sekund. W menu można skonfigurować:
- Tryb pracy (grzanie/chłodzenie).
- Opóźnienie załączenia (dla chłodzenia 5 min).
- Histereza (0.5°C lub 1.0°C).
- Korekta temperatury (-3.0°C do +3.0°C).
- Parowanie (dla wersji RF).
- Typ wyjścia przekaźnika (NO/NC - dostępne od wersji softu 2.6).
Parowanie (tylko model 091FLRFv2)
Jeśli konieczne jest ponowne parowanie:
- Odłącz odbiornik od zasilania.
- Ustaw przełączniki na odbiorniku w pozycję AUTO i ON.
- Podłącz zasilanie – czerwona dioda powinna świecić światłem ciągłym.
- Przełącz odbiornik w pozycję OFF i szybko z powrotem na ON.
- Czerwona dioda zacznie migać, co oznacza tryb parowania.
- W termostacie wybierz opcję parowania w menu serwisowym i potwierdź.
Informacje o producencie
Salus Controls
Praktyczna pomoc
Typowe problemy
Brak reakcji urządzenia
Sprawdź stan baterii (AA 1.5V) i ich polaryzację. Nie używaj akumulatorków.
Brak komunikacji (wersja RF)
Wykonaj procedurę parowania: odłącz zasilanie odbiornika, ustaw na AUTO/ON, podłącz ponownie, przełącz OFF/ON, a następnie uruchom parowanie w termostacie.
Termostat nie załącza ogrzewania
Sprawdź, czy tryb pracy (grzanie/chłodzenie) w menu serwisowym jest ustawiony poprawnie dla Twojego systemu.
Przed użyciem
- Używaj wyłącznie baterii alkalicznych AA 1.5V.
- Upewnij się, że instalacja jest wykonana przez wykwalifikowaną osobę.
- Wersja 091FLRFv2 jest fabrycznie sparowana – nie wymagane jest parowanie przy pierwszym uruchomieniu.
- Sprawdź, czy odbiornik RXRT510 jest podłączony do zasilania 230V.
Parametry w praktyce
- Tryb grzania/chłodzenia
- Wybór logiki pracy przekaźnika w menu serwisowym.
- Obciążenie max
- 5(3)A dla modelu przewodowego, 16(5)A dla odbiornika bezprzewodowego.
Ilustracje i schematy
- Schemat 091FLv2: Pokazuje podłączenie styków COM i NO do urządzenia grzewczego.
- Schemat 091FLRFv2: Pokazuje podłączenie zasilania 230V do odbiornika RXRT510 oraz styków sterujących.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Wersja 091FLRFv2 wymaga odbiornika RXRT510.
