Instrukcja obsługi regulatora temperatury Salus 091FLRFv2

Najważniejsze informacje z instrukcji

Regulator Salus 091FLRFv2 jest tygodniowym, bezprzewodowym regulatorem temperatury. Urządzenie jest fabrycznie sparowane z odbiornikiem RXRT510. Przed przystąpieniem do instalacji należy odłączyć zasilanie sieciowe. Instalacja powinna być przeprowadzona przez wykwalifikowaną osobę.

Opis urządzenia

Zestaw składa się z regulatora (nadajnika) zasilanego dwiema bateriami AA oraz odbiornika RXRT510 podłączanego do sieci 230V. Odbiornik posiada przełączniki trybu pracy (AUTO/MANUAL) oraz diody LED sygnalizujące status pracy.

Montaż

Regulator może być zamontowany na ścianie lub używany jako urządzenie wolnostojące (z rozkładaną stopką). Należy unikać montażu w miejscach narażonych na bezpośrednie działanie promieni słonecznych, przeciągi lub w pobliżu źródeł ciepła. Odbiornik należy zamontować w pobliżu urządzenia grzewczego, zachowując bezpieczną odległość od źródeł wilgoci.

Pierwsze uruchomienie

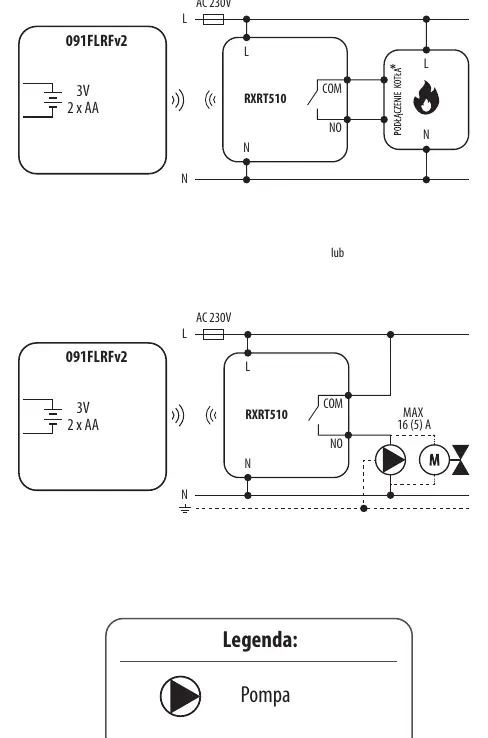

Włóż baterie alkaliczne AA 1,5V do regulatora, zwracając uwagę na polaryzację. Po włożeniu baterii wyświetlacz LCD zostanie uruchomiony. Odbiornik należy podłączyć do zasilania 230V zgodnie ze schematem elektrycznym.

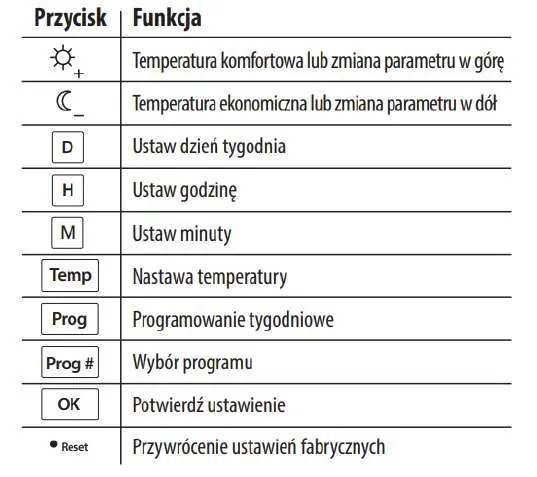

Obsługa regulatora

Regulator umożliwia ustawienie dwóch poziomów temperatury: komfortowej (słoneczko) oraz ekonomicznej (księżyc). Użytkownik może korzystać z 9 programów: 6 fabrycznych (0-5) oraz 3 definiowanych przez użytkownika (6-8). Programy fabryczne nie podlegają edycji.

Menu serwisowe

Dostęp do menu serwisowego uzyskuje się poprzez przytrzymanie przycisku OK przez 5 sekund. W menu można skonfigurować:

• Tryb pracy: grzanie lub chłodzenie.
• Opóźnienie załączenia kotła (DELAY): funkcja zapobiegająca zbyt częstym włączeniom.
• Histereza: różnica temperatur, przy której regulator włącza/wyłącza grzanie (0,5°C lub 1,0°C).
• Korekta temperatury: kalibracja czujnika w zakresie ±3,0°C.
• Typ wyjścia przekaźnika: NO (normalnie otwarty) lub NC (normalnie zamknięty).
• Parowanie: synchronizacja z odbiornikiem.

Parowanie

W przypadku utraty łączności lub wymiany odbiornika, należy przeprowadzić procedurę parowania. Wymaga ona wprowadzenia odbiornika w tryb parowania (migająca czerwona dioda) oraz uruchomienia funkcji SYNC w menu serwisowym regulatora.

Czyszczenie i konserwacja

Do czyszczenia używać wyłącznie wilgotnej, miękkiej ściereczki. Nie stosować środków ściernych, rozpuszczalników ani agresywnych substancji chemicznych. Urządzenie nie wymaga specjalnej konserwacji.

Dane techniczne

• Zakres pomiaru temperatury: 0 – 34,4°C
• Zakres nastawy temperatury: 5 – 30°C
• Dokładność pomiaru: +/- 0,5°C
• Zasilanie regulatora: 2x baterie AA
• Zasilanie odbiornika: 230V AC
• Częstotliwość pracy: 868MHz
