Instrukcja obsługi kamery Samsung 220X Power Zoom
Przewodnik użytkownika dla kamery Samsung 220X Power Zoom (modele SCC-C4201, C4203, C4301, C4303). Dowiedz się, jak zainstalować kamerę, skonfigurować menu ustawień, dostosować ostrość, zoom oraz funkcje detekcji ruchu.
Źródłowy PDF: KO · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kamera Samsung 220X Power Zoom to urządzenie monitorujące z 22-krotnym zoomem optycznym. Aby wejść do menu ustawień, przytrzymaj przycisk [SET UP] przez 3 sekundy. str. 4
Najważniejsze czynności
- Wejście do menu ustawień str. 4
- Podłączenie zasilania str. 6
Pierwsze uruchomienie
- Podłącz kabel wideo BNC do monitora, a następnie podłącz zasilanie zgodnie z wymaganiami modelu (DC12V lub AC24V). str. 6
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Obraz jest ciemny przy silnym oświetleniu tła
Włącz funkcję BLC w menu ALC.
str. 10Konserwacja i reset
- Aby przywrócić ustawienia fabryczne, użyj opcji PRESET w menu EXIT. str. 15
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | DC12V (SCC-C4201/4203) / AC24V lub DC12V (SCC-C4301/4303) | Wymagane napięcie zasilania | str. 16, 17 |
Gdzie szukać w PDF
- Instalacja str. 6
- Menu ustawień str. 7, 8, 9
- Dane techniczne str. 16, 17
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy kamer Samsung 220X Power Zoom, w tym modeli SCC-C4201(P), C4203(P), C4301(P) oraz C4303(P). Kamera wyposażona jest w 22-krotny zoom optyczny, funkcje Day&Night (w wybranych modelach), automatyczną ostrość (Auto Focus) oraz zaawansowane menu ustawień. Przed instalacją należy upewnić się, że zasilanie jest zgodne ze specyfikacją danego modelu.
Opis urządzenia i sterowanie
Kamera posiada przyciski sterujące (SET UP SWITCH) umieszczone na obudowie. W trybie normalnym służą one do sterowania zoomem (góra/dół) oraz ostrością (lewo/prawo). Aby wejść do menu ustawień, należy przytrzymać przycisk [SET UP] przez 3 sekundy.
Instalacja i podłączenie
Kroki instalacji:
- Podłącz kabel wideo BNC do wyjścia VIDEO OUT kamery, a drugi koniec do monitora.
- Podłącz zasilanie do terminala zasilania. Modele SCC-C4201/4203 wymagają zasilania DC 12V. Modele SCC-C4301/4303 obsługują AC 24V lub DC 12V.
- Upewnij się, że polaryzacja zasilania jest poprawna (dla DC 12V).
- W przypadku korzystania z RS-485, podłącz odpowiednie przewody do terminala RS-485.
Menu ustawień
Menu pozwala na zaawansowaną konfigurację kamery:
- CAMERA ID: Nadawanie nazwy kamerze wyświetlanej na ekranie.

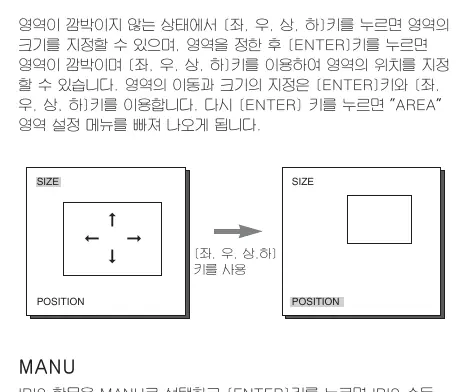

- IRIS: Ustawienia automatycznej lub ręcznej przysłony.
- SHUTTER: Regulacja szybkości migawki (elektroniczna migawka).
- AGC: Automatyczna kontrola wzmocnienia dla pracy w słabym oświetleniu.
- WHITE BAL: Balans bieli (ATW, AWC, Manual).
- AUTO FOCUS: Tryby ustawiania ostrości (AF, MF, ONEAF).
- MOTION DET: Konfiguracja detekcji ruchu i obszarów detekcji.
- COLOR/BW: Przełączanie trybu kolorowego/czarno-białego (dostępne w wybranych modelach).
Konserwacja i bezpieczeństwo
Kamerę należy czyścić suchą szmatką. Nie używać wody ani agresywnych środków chemicznych bezpośrednio na obudowę. W przypadku wystąpienia dymu lub nietypowego zapachu, należy natychmiast odłączyć zasilanie i skontaktować się z serwisem.
Informacje o producencie
Samsung Electronics
Praktyczna pomoc
Typowe problemy
Obraz jest ciemny przy silnym oświetleniu z tyłu
Włącz funkcję BLC (Back Light Compensation) w menu ALC, aby poprawić widoczność obiektu.
Kamera nie reaguje na przyciski sterujące
Upewnij się, że nie jesteś w trybie menu. Przytrzymaj przycisk [SET UP] przez 3 sekundy, aby wyjść z menu.
Obraz jest rozmyty przy użyciu zoomu
Sprawdź ustawienia Auto Focus lub przełącz na tryb MF (Manual Focus) i dostosuj ostrość ręcznie.
Przed użyciem
- Sprawdź napięcie zasilania (DC12V dla SCC-C4201/4203 lub AC24V/DC12V dla SCC-C4301/4303).
- Upewnij się, że używasz zasilacza o odpowiednich parametrach.
- Podłącz kabel wideo BNC do monitora.
- Sprawdź, czy kamera jest stabilnie zamontowana.
- W przypadku korzystania z RS-485, sprawdź ustawienia protokołu i adresu.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Schemat połączeń kablowych (strona 6) pokazuje podłączenie zasilania i kabla wideo BNC.
- Schemat przycisków sterujących (strona 4) wyjaśnia funkcje przycisków w trybie normalnym i menu.
Zgodność modelu
- Modele SCC-C4201/4203 wymagają DC12V.
- Modele SCC-C4301/4303 obsługują AC24V lub DC12V.
- Funkcja V-SYNC dostępna tylko w modelach SCC-C4301/4303.
