Instrukcja obsługi automatycznej baterii umywalkowej Sanela SLU 01N
Instrukcja obsługi i montażu automatycznej baterii umywalkowej Sanela SLU 01N z elektroniką ALS, zasilanej napięciem 24 V DC.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Sanela SLU 01N to automatyczna bateria umywalkowa wyposażona w elektronikę ALS, przeznaczona do wody zimnej lub zmieszanej. Urządzenie zasilane jest napięciem 24 V DC. Bateria charakteryzuje się bezdotykową obsługą, co zapewnia wysoki poziom higieny.
Uruchomienie i obsługa
Po prawidłowym montażu i podłączeniu zasilania, bateria jest gotowa do pracy. Automatyczne zatrzymanie przepływu wody następuje po 5 minutach ciągłego działania. Użytkownik może korzystać z trybu START/STOP, który pozwala na ręczne włączenie i wyłączenie przepływu wody poprzez zbliżenie dłoni do czujnika.
Konfiguracja parametrów
Ustawienia baterii, takie jak zasięg czujnika (0,1 - 0,3 m), czas opóźnienia wyłączenia (0,25 - 7,75 s) oraz interwały płukania higienicznego, można konfigurować za pomocą pilota zdalnego sterowania Sanela SLD 03 lub aplikacji mobilnej SANELA Control.
Bezpieczeństwo i zasilanie
Dla prawidłowego działania urządzenia konieczne jest zapewnienie stałego zasilania 24 V DC. Nie należy podłączać zasilacza za wyłącznikiem oświetlenia, ponieważ przerwy w zasilaniu mogą zakłócić pracę elektroniki. Przed instalacją należy bezwzględnie zapoznać się z dołączonymi instrukcjami bezpieczeństwa.
Konserwacja
Zaleca się regularną konserwację urządzenia zgodnie z instrukcją serwisową dostępną na stronie producenta. Należy dbać o czystość sitka (wymiar oczka ≤ 90 µm) oraz regularnie sprawdzać szczelność połączeń. W przypadku problemów technicznych należy skontaktować się z firmą instalacyjną lub odwiedzić stronę www.sanela.eu/service.
Oficjalne zasoby z instrukcji
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Bateria nie działa po instalacji
Sprawdź, czy urządzenie jest stale podłączone do zasilania 24 V DC i czy zasilacz nie jest podłączony za wyłącznikiem światła.
Woda płynie zbyt krótko lub zbyt długo
Skonfiguruj czas opóźnienia wyłączenia (0,25 - 7,75 s) za pomocą pilota SLD 03 lub aplikacji SANELA Control.
Zbyt mały przepływ wody
Sprawdź czystość sitka (wymiar oczka ≤ 90 µm) i upewnij się, że ciśnienie wody mieści się w zakresie 0,1 - 0,6 MPa.
Przed użyciem
- Zapoznaj się z instrukcjami bezpieczeństwa przed montażem.
- Upewnij się, że zasilanie 24 V DC jest stabilne i stałe.
- Sprawdź, czy ciśnienie wody w instalacji wynosi od 0,1 do 0,6 MPa.
- Przygotuj otwór montażowy o średnicy 35 mm w umywalce.
- Przepłucz instalację wodną przed podłączeniem baterii.
Parametry w praktyce
- Ciśnienie robocze
- 0,1 - 0,6 MPa.
- Zasięg czujnika
- Regulowany w zakresie 0,1 - 0,3 m.
Ilustracje i schematy

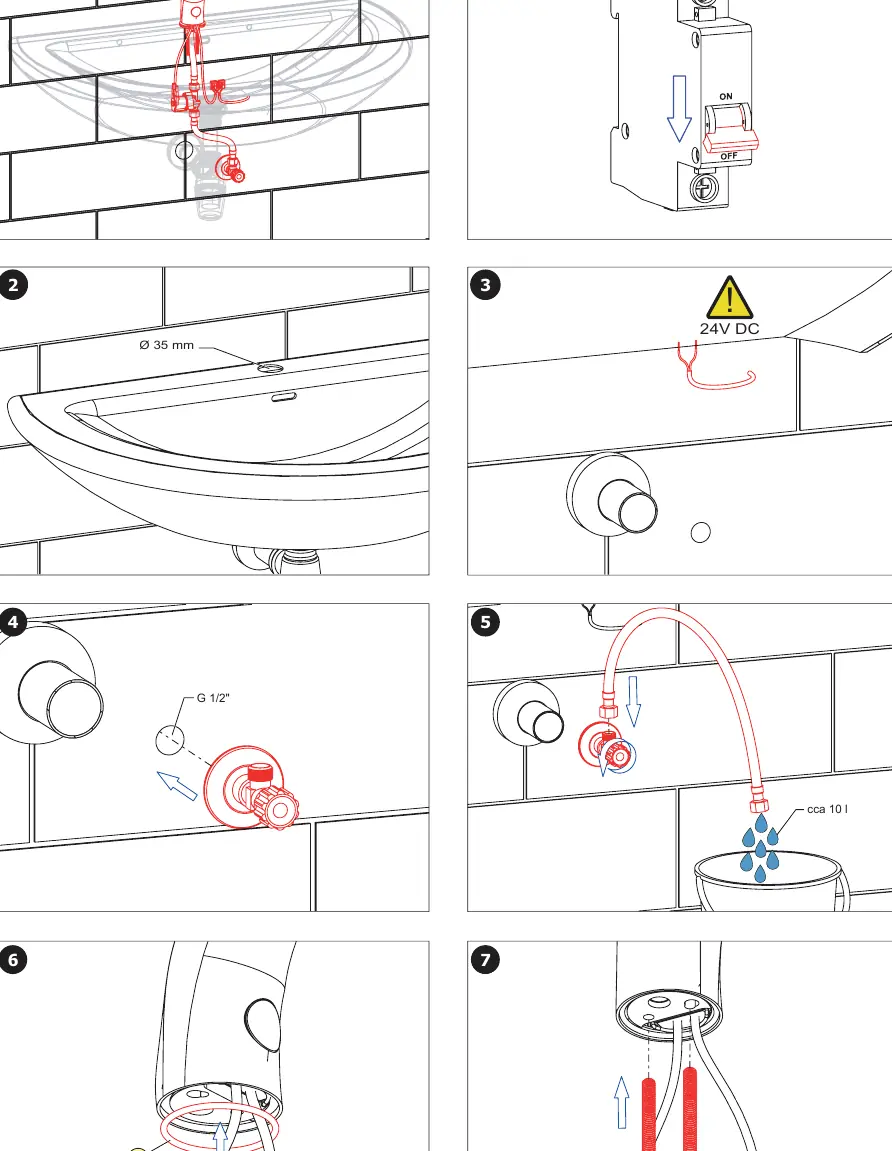

- Strona 3: Schemat instalacji hydraulicznej i elektrycznej (kroki 1-7).

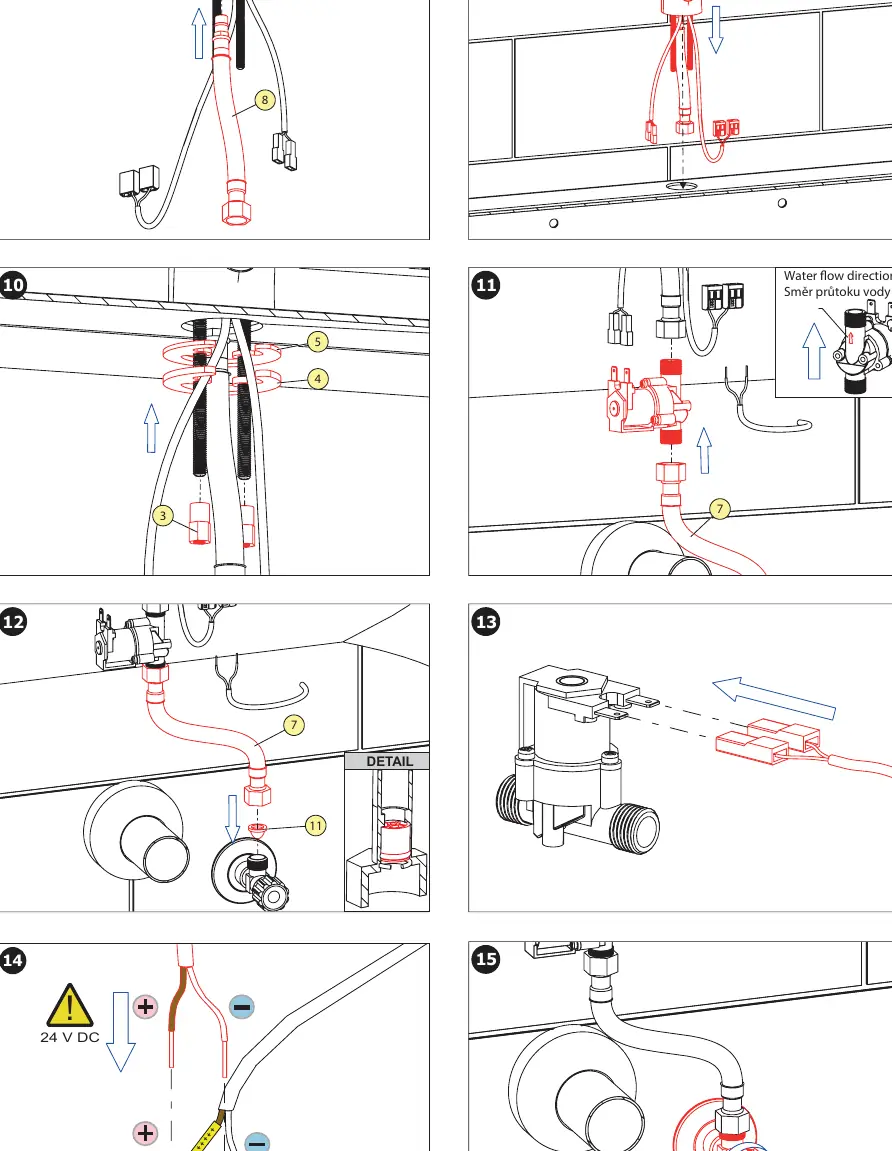

- Strona 4: Schemat podłączenia przewodów i montażu elektrozaworu (kroki 8-15).
- Strona 1: Schemat ustawień zasięgu czujnika i parametrów czasowych.
Zgodność modelu
- Wymaga zasilacza 24 V DC (np. serie SLZ 01, SLZ 04, SLZ 06).
- Kompatybilna z pilotem zdalnego sterowania SLD 03.
- Możliwość zastosowania perlatorów oszczędnościowych SLA 55A/B.
