Instrukcja obsługi automatycznego panelu prysznicowego Sanela SLSN 01E
Instrukcja montażu i obsługi automatycznego panelu prysznicowego Sanela SLSN 01E ze stali nierdzewnej, zasilanego napięciem 24 V DC.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Sanela SLSN 01E to automatyczny panel prysznicowy wykonany ze stali nierdzewnej, przeznaczony do zasilania wodą zimną lub wstępnie zmieszaną. Urządzenie jest zasilane napięciem 24 V DC i wyposażone w elektronikę ALS, która zapewnia bezdotykową obsługę.
Uruchomienie i obsługa

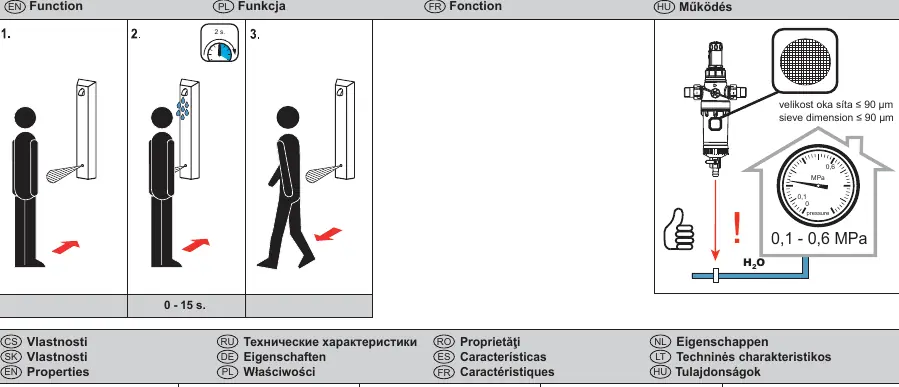

Panel działa w oparciu o czujnik podczerwieni. Użytkownik może aktywować przepływ wody, zbliżając się do panelu. Urządzenie posiada funkcję automatycznego wyłączania po określonym czasie (ustawienie fabryczne 300 s) oraz możliwość regulacji opóźnienia aktywacji i czasu trwania przepływu. Panel obsługuje również funkcję higienicznego płukania, która zapobiega zastojom wody.
Bezpieczeństwo i instalacja
Instalacja musi być przeprowadzona zgodnie z załączonymi instrukcjami bezpieczeństwa. Urządzenie wymaga stałego zasilania 24 V DC; nie należy podłączać zasilacza za wyłącznikiem oświetlenia. Przed montażem należy upewnić się, że ciśnienie wody mieści się w zakresie 0,1 - 0,6 MPa, a sitko wlotowe jest czyste (wymiar oczka ≤ 90 µm).
Konserwacja
Regularna konserwacja jest kluczowa dla poprawnego działania. W przypadku problemów z przepływem wody, należy sprawdzić i ewentualnie wymienić regulator przepływu. Szczegółowe informacje dotyczące serwisu oraz wsparcia technicznego można znaleźć na stronie www.sanela.eu/service.
Kontakt
Producent: SANELA spol. s r. o., Dukelských hrdinů 989, 563 01 Lanškroun, Czech Republic. E-mail: [email protected].
Oficjalne zasoby z instrukcji
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Brak przepływu wody
Sprawdź zasilanie 24 V DC, upewnij się, że zawory są otwarte i wyczyść sitko wlotowe.
Woda płynie zbyt krótko lub zbyt długo
Skonfiguruj parametry czasu przepływu za pomocą aplikacji SANELA Control lub pilota SLD 03.
Przed użyciem
- Sprawdź, czy ciśnienie wody wynosi od 0,1 do 0,6 MPa.
- Upewnij się, że zasilanie 24 V DC jest stałe i nie jest podłączone przez wyłącznik światła.
- Przepłucz instalację przed podłączeniem panelu (ok. 10 l wody).
- Sprawdź, czy sitko wlotowe jest czyste (oczka ≤ 90 µm).
Parametry w praktyce
- Ciśnienie robocze
- 0,1 - 0,6 MPa.
- Higieniczne płukanie
- Funkcja zapobiegająca zastojom wody, konfigurowalna w zakresie 5 - 1200 s.
Ilustracje i schematy

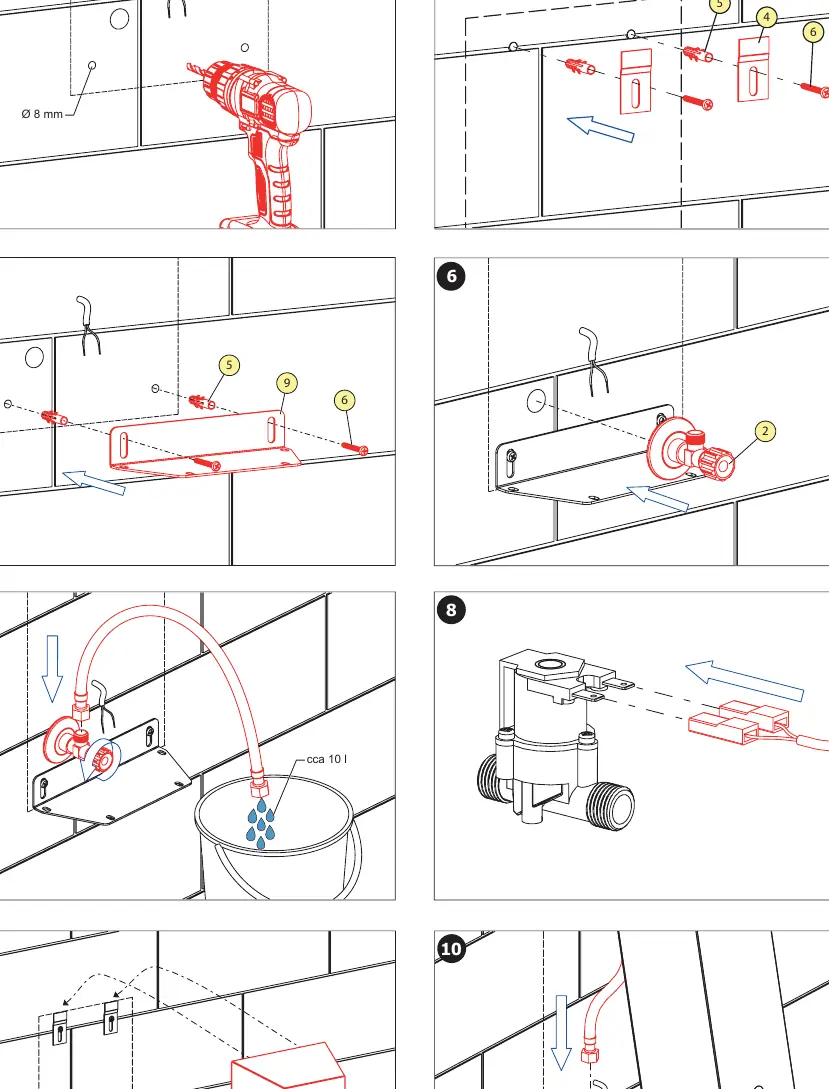

- Schemat montażowy pokazuje przyłącze wody G 1/2" oraz wymagane wymiary montażowe.

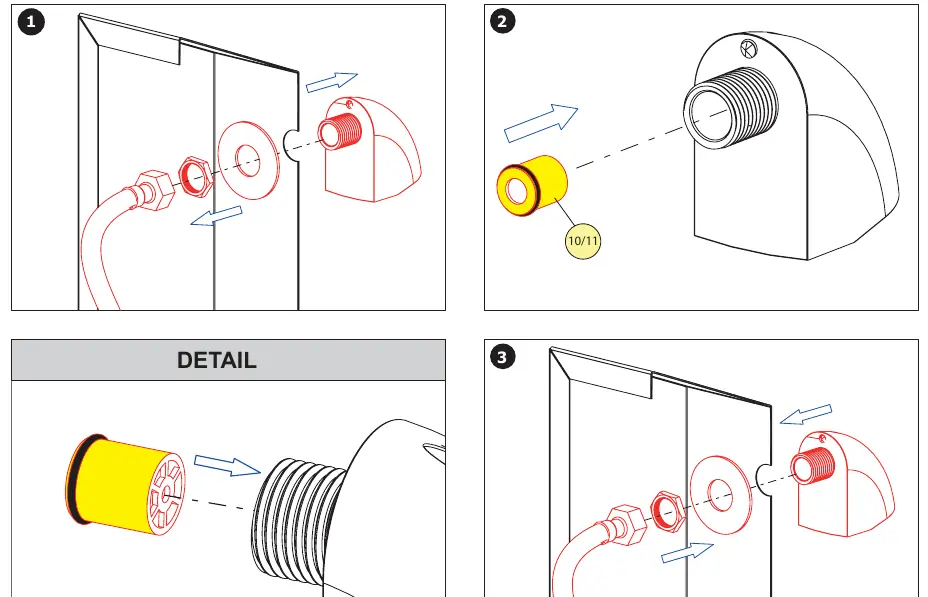

- Instrukcja wymiany regulatora pokazuje demontaż elementu wylotowego w celu czyszczenia lub wymiany wkładki 6 l/min lub 12 l/min.
Zgodność modelu
- Wymaga zewnętrznego zasilacza 24 V DC (np. serie SLZ 01 lub SLZ 04).
- Kompatybilny z pilotem SLD 03 do zaawansowanej konfiguracji parametrów.
