Instrukcja obsługi automatycznego panelu prysznicowego Sanela SLSN 01EB
Instrukcja montażu i obsługi automatycznego panelu prysznicowego ze stali nierdzewnej Sanela SLSN 01EB z elektroniką ALS.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Sanela SLSN 01EB to automatyczny panel prysznicowy wykonany ze stali nierdzewnej, przeznaczony do zasilania wodą zimną lub wstępnie zmieszaną. Urządzenie wyposażone jest w elektronikę ALS, która zapewnia bezdotykową obsługę, zwiększając higienę i komfort użytkowania.
Uruchomienie i obsługa

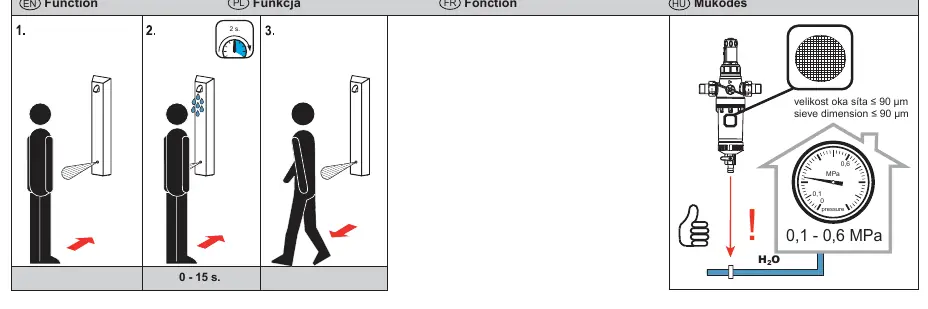

Panel działa w oparciu o czujnik podczerwieni. Standardowa obsługa polega na zbliżeniu dłoni lub ciała do czujnika, co aktywuje przepływ wody. Urządzenie posiada funkcję automatycznego wyłączania po określonym czasie (ustawienia fabryczne 310 s) oraz możliwość regulacji opóźnienia aktywacji i czasu trwania przepływu. Użytkownik może również skonfigurować funkcję higienicznego płukania, która zapobiega zastojom wody.
Bezpieczeństwo i parametry techniczne
Panel wymaga ciśnienia wody w zakresie 0,1 - 0,6 MPa. Wymagane jest stosowanie sitka o wielkości oczek mniejszych lub równych 90 µm. Zasilanie odbywa się za pomocą baterii 6 V. Przed instalacją należy bezwzględnie zapoznać się z dołączonymi instrukcjami bezpieczeństwa.
Konserwacja
Regularna konserwacja jest kluczowa dla poprawnego działania panelu. Należy monitorować stan baterii – wskaźnik LED informuje o konieczności ich wymiany. W przypadku spadku wydajności przepływu wody, należy sprawdzić i ewentualnie wymienić regulator przepływu. Do konfiguracji zaawansowanych parametrów można wykorzystać opcjonalny pilot zdalnego sterowania SLD 03 lub aplikację SANELA Control.
Kontakt serwisowy
W przypadku problemów technicznych lub potrzeby serwisu, należy skontaktować się z firmą instalacyjną lub odwiedzić stronę internetową www.sanela.eu/service.
Oficjalne zasoby z instrukcji
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Brak przepływu wody
Sprawdź ciśnienie wody (0,1-0,6 MPa), stan baterii oraz czy sitko nie jest zatkane.
Wskaźnik LED sygnalizuje niski poziom baterii
Wymień baterie na nowe (4x AA alkaliczne 1,5 V, 2700 mAh).
Zbyt słaby przepływ wody
Sprawdź i wyczyść lub wymień regulator przepływu.
Przed użyciem
- Sprawdź, czy ciśnienie wody mieści się w zakresie 0,1 - 0,6 MPa.
- Upewnij się, że w instalacji zamontowano sitko o oczkach ≤ 90 µm.
- Przygotuj 4 baterie alkaliczne AA 1,5 V.
- Sprawdź kompletność dostawy zgodnie ze specyfikacją w instrukcji.
Parametry w praktyce
- Ciśnienie wody
- Wymagane ciśnienie robocze: 0,1 - 0,6 MPa.
- Higieniczne płukanie
- Funkcja automatycznego przepływu wody w celu zapobiegania namnażaniu bakterii (np. Legionella).
Ilustracje i schematy
- Schemat montażowy pokazuje rozmieszczenie przyłączy wody oraz wysokość montażu panelu.

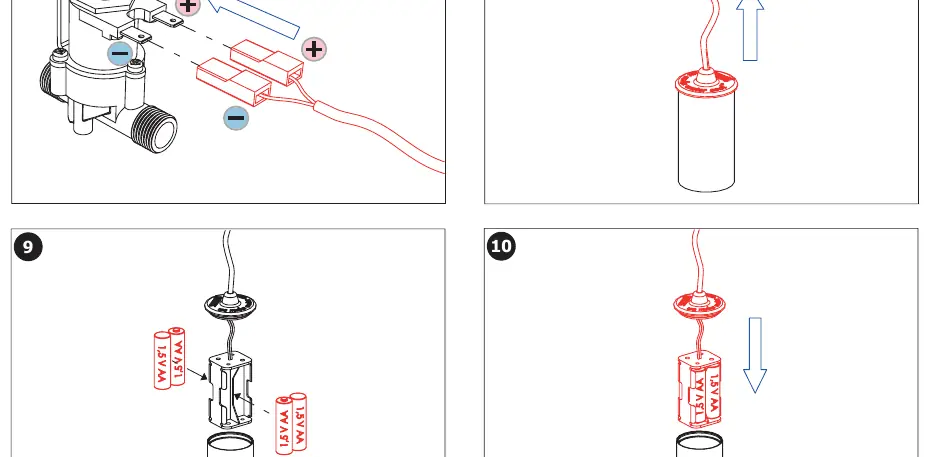

- Rysunki proceduralne ilustrują krok po kroku montaż na ścianie, podłączenie elektryczne oraz wymianę baterii.
Zgodność modelu
- Kompatybilny z pilotem zdalnego sterowania SLD 03.
- Możliwość zastosowania zaworów termostatycznych SLT 04 (3/4") lub SLT 05 (1/2").
