Instrukcja obsługi automatycznego panelu prysznicowego Sanela SLSN 02EB
Instrukcja montażu i obsługi automatycznego panelu prysznicowego ze stali nierdzewnej Sanela SLSN 02EB z baterią mieszającą (6 V). Zawiera schematy instalacji, parametry techniczne oraz wskazówki dotyczące konserwacji.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Sanela SLSN 02EB to automatyczny panel prysznicowy wykonany ze stali nierdzewnej, wyposażony w baterię mieszającą. Urządzenie jest zasilane napięciem 6 V i przeznaczone do montażu natynkowego. Panel wykorzystuje czujnik podczerwieni do bezdotykowej aktywacji przepływu wody, co zapewnia wysoki poziom higieny i oszczędność wody.
Uruchomienie i obsługa
Panel działa w trybie automatycznym po wykryciu użytkownika w zasięgu czujnika (0,3 - 0,7 m). Standardowy czas przepływu wody jest ustawiony fabrycznie na 3 sekundy. Użytkownik może korzystać z funkcji START/STOP, która pozwala na ręczne przerwanie lub wznowienie przepływu wody przed upływem czasu automatycznego wyłączenia. Urządzenie posiada również funkcję higienicznego płukania, którą można skonfigurować w razie potrzeby.
Bezpieczeństwo i parametry
Panel wyposażony jest w czasowy wyłącznik bezpieczeństwa, który automatycznie odcina wodę po określonym czasie (ustawienie fabryczne 300 s), aby zapobiec zalaniu. Zalecane ciśnienie wody wynosi od 0,1 do 0,6 MPa. Wymagane jest stosowanie sitka o wielkości oczek mniejszych lub równych 90 µm na doprowadzeniu wody.
Konserwacja
Regularna konserwacja obejmuje kontrolę stanu baterii zasilających. System sygnalizuje niski poziom energii poprzez miganie diody LED. Wymiana baterii jest konieczna, gdy system przestaje reagować. W przypadku spadku wydajności przepływu wody należy sprawdzić czystość regulatora przepływu i sitka. Do zaawansowanej konfiguracji parametrów (np. czasu płukania, opóźnienia aktywacji) służy pilot zdalnego sterowania Sanela SLD 03.
Kontakt
W przypadku problemów technicznych lub potrzeby serwisu należy skontaktować się z firmą instalacyjną lub odwiedzić stronę internetową www.sanela.pl/serwis.
Oficjalne zasoby z instrukcji
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Brak przepływu wody
Sprawdź stan baterii zasilających (sygnalizacja LED) oraz czy zawory odcinające są otwarte.
Niska wydajność przepływu
Sprawdź i wyczyść regulator przepływu oraz sitko na doprowadzeniu wody.
Woda nie wyłącza się automatycznie
Sprawdź, czy w zasięgu czujnika nie znajdują się przeszkody lub czy czujnik nie jest zabrudzony.
Przed użyciem
- Upewnij się, że ciśnienie wody mieści się w zakresie 0,1 - 0,6 MPa.
- Sprawdź, czy na doprowadzeniu wody zainstalowano sitko o oczkach ≤ 90 µm.
- Upewnij się, że baterie 1,5 V AA są poprawnie zainstalowane w pojemniku.
- Przed montażem zapoznaj się z dołączonymi instrukcjami bezpieczeństwa.
- Przygotuj przyłącza wody zgodnie ze schematem technicznym (G 1/2").
Parametry w praktyce
- Ciśnienie robocze
- 0,1 - 0,6 MPa; wymagane dla poprawnego działania baterii mieszającej.
- Zasięg czujnika
- 0,3 - 0,7 m; odległość, w której panel automatycznie aktywuje przepływ wody.
- Czas bezpieczeństwa
- 10 - 310 s; maksymalny czas ciągłego przepływu wody przed automatycznym wyłączeniem.
Ilustracje i schematy

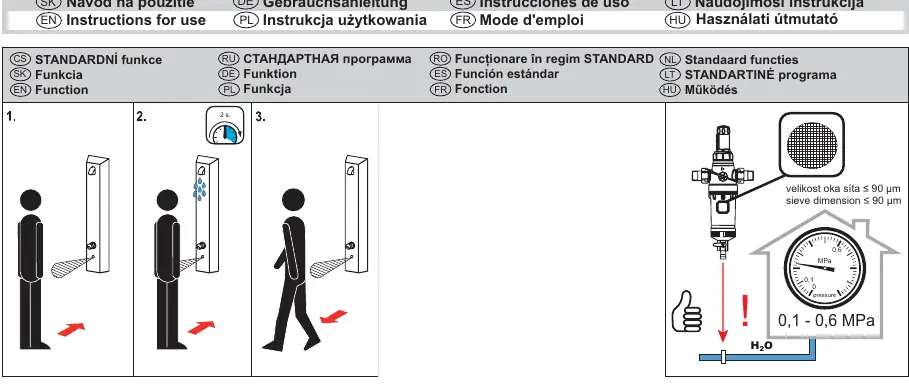

- Strona 1: Schemat działania czujnika, ustawienia czasu płukania i opóźnienia.
- Strona 2: Wykaz części składowych zestawu montażowego.
- Strona 3: Wymiary urządzenia oraz schemat przyłączy hydraulicznych.

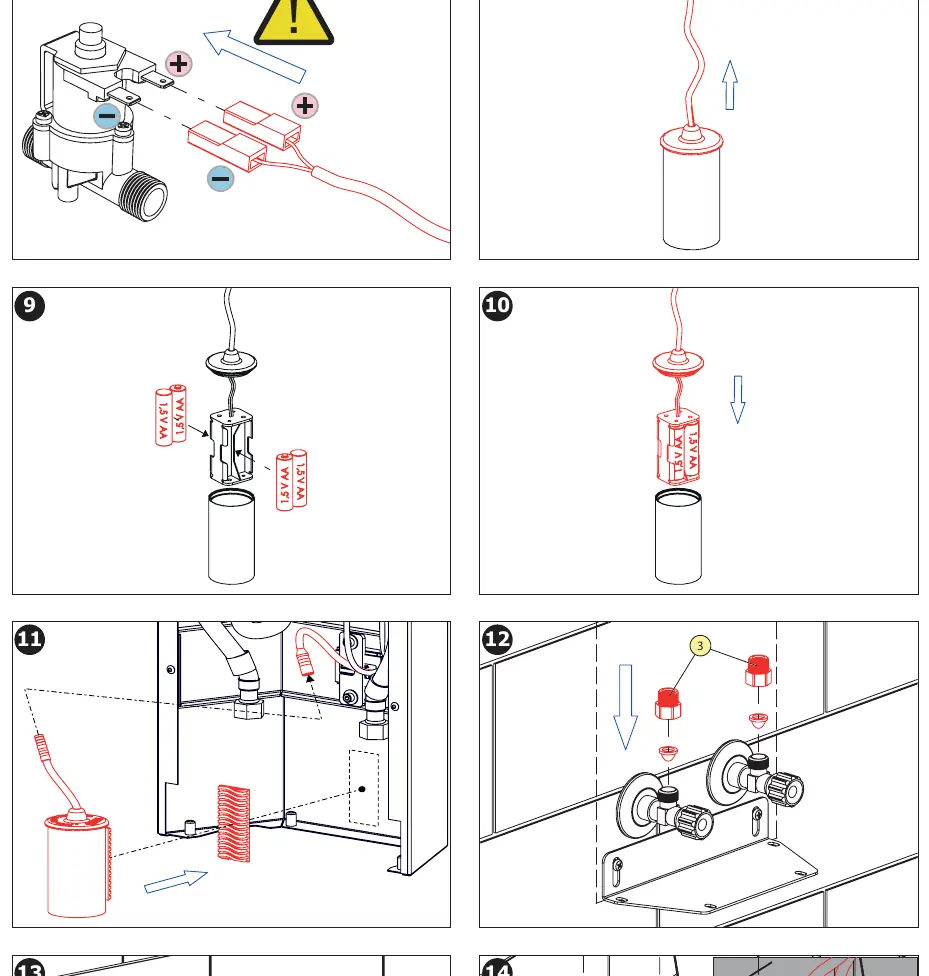

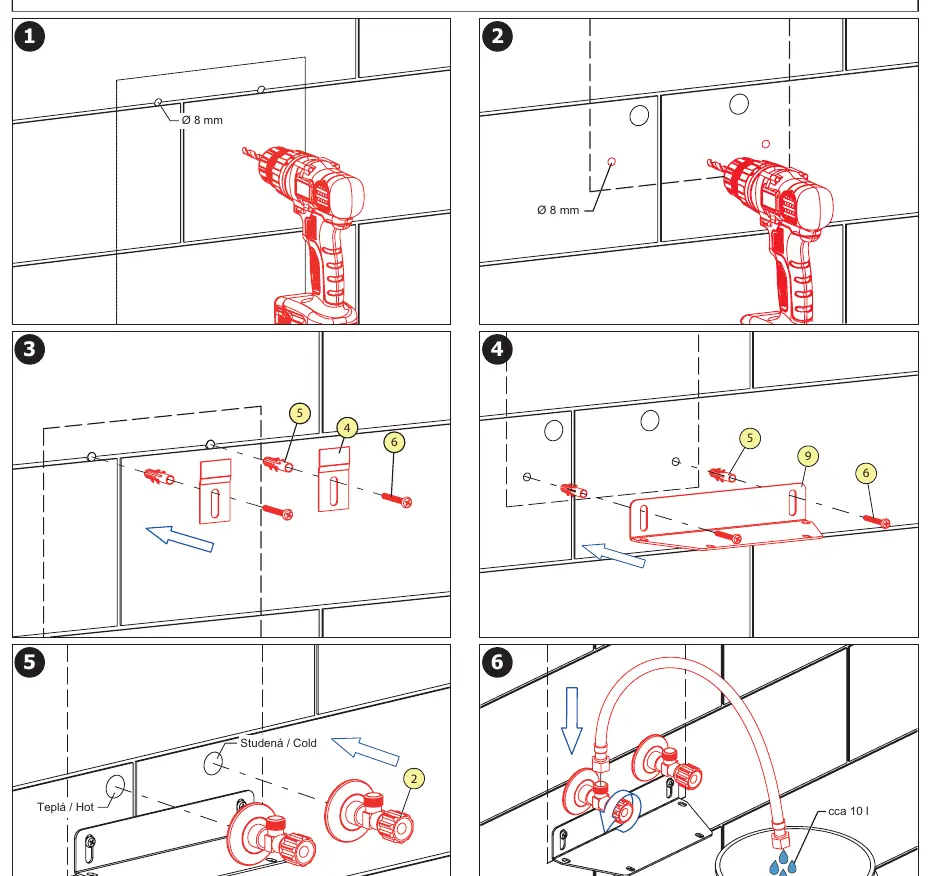

- Strona 4-6: Procedura montażu krok po kroku, w tym podłączenie wody i zasilania.

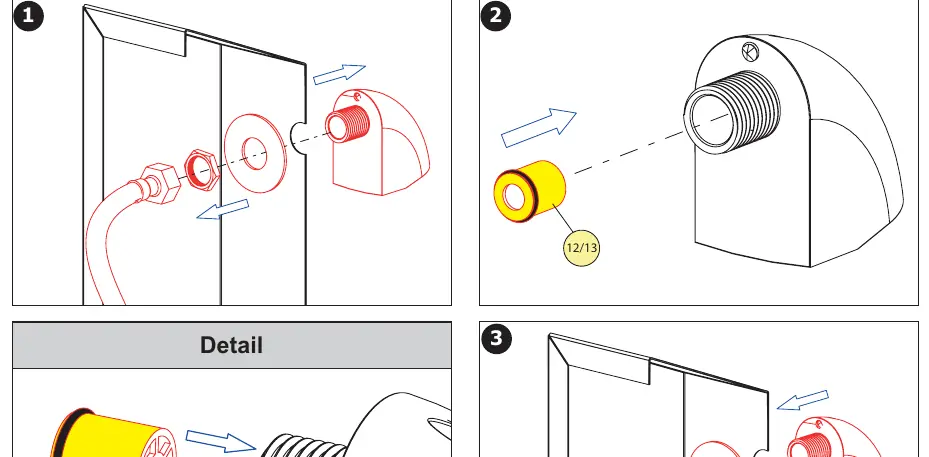

- Strona 7: Instrukcja wymiany baterii i regulatora przepływu.
Zgodność modelu
- Wymaga baterii alkalicznych AA 1,5 V.
- Do zaawansowanej konfiguracji wymagany jest pilot Sanela SLD 03.
- Kompatybilny z półką ze stali nierdzewnej SLZN 65A.
