Instrukcja obsługi panelu natryskowego Sanela SLSN 01P
Instrukcja montażu i obsługi piezoelektrycznego panelu natryskowego Sanela SLSN 01P ze stali nierdzewnej, zasilanego napięciem 24 V DC.
Spis treści
Opis produktu
Sanela SLSN 01P to wykonany ze stali nierdzewnej panel natryskowy zintegrowany z piezoelektrycznym systemem sterowania. Urządzenie przeznaczone jest do zasilania wodą zimną lub wstępnie zmieszaną. Panel wymaga stałego zasilania napięciem 24 V DC.
Bezpieczeństwo i instalacja
Przed przystąpieniem do montażu należy bezwzględnie zapoznać się z dołączonymi instrukcjami bezpieczeństwa. Urządzenie musi być podłączone do stałego źródła zasilania; nie należy podłączać zasilacza za wyłącznikiem oświetlenia. Instalacja wymaga doprowadzenia wody o ciśnieniu roboczym w zakresie 0,1 - 0,6 MPa. Wymagane jest zastosowanie sitka o wielkości oczek mniejszych lub równych 90 µm.
Uruchomienie i obsługa
Panel uruchamia się poprzez naciśnięcie przycisku piezoelektrycznego. Urządzenie posiada funkcję automatycznego wyłączania (ustawienie fabryczne 120 sekund). Parametry pracy, takie jak czas przepływu, interwał płukania higienicznego oraz czas trwania płukania higienicznego, można regulować za pomocą pilota SLD 04.
Konserwacja
Zaleca się regularne przeprowadzanie konserwacji zgodnie z instrukcją serwisową dostępną na stronie producenta. W przypadku konieczności wymiany regulatora przepływu, należy postępować zgodnie z procedurą opisaną w instrukcji, dbając o poprawne uszczelnienie połączeń.
Wsparcie techniczne
W przypadku problemów technicznych lub konieczności serwisu, należy skontaktować się z firmą instalacyjną lub odwiedzić stronę internetową www.sanela.pl/serwis.
Oficjalne zasoby z instrukcji
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Brak reakcji urządzenia po naciśnięciu przycisku
Sprawdź, czy zasilanie 24 V DC jest podłączone i czy urządzenie nie zostało odłączone od napięcia przez wyłącznik oświetlenia.
Zbyt słaby przepływ wody
Sprawdź czystość sitka (wymagane ≤ 90 µm) oraz czy ciśnienie wody w instalacji mieści się w zakresie 0,1 - 0,6 MPa.
Przed użyciem
- Upewnij się, że zasilanie 24 V DC jest stałe i nie jest sterowane wyłącznikiem światła.
- Sprawdź, czy ciśnienie wody w instalacji wynosi od 0,1 do 0,6 MPa.
- Upewnij się, że w instalacji zamontowano sitko o oczkach ≤ 90 µm.
- Przygotuj otwory montażowe o średnicy 8 mm zgodnie z rysunkiem technicznym.
- Przepłucz instalację wodną przed ostatecznym podłączeniem panelu.
Parametry w praktyce
- Ciśnienie robocze
- 0,1 - 0,6 MPa.
- Czas automatycznego wyłączenia
- Fabrycznie 120 s (regulowane 10-310 s).
- Płukanie higieniczne
- Interwał OFF/6-168h, czas trwania 5-1200s (regulowane pilotem SLD 04).
Ilustracje i schematy

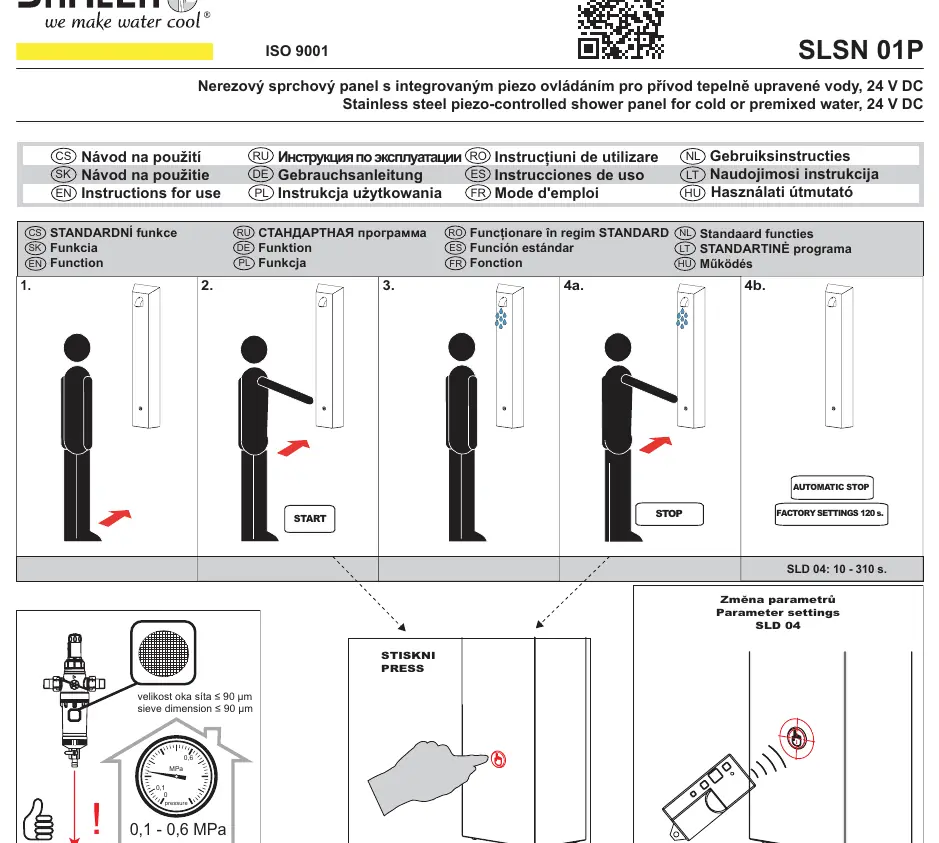

- Strona 1: Schemat działania przycisku piezo i ustawień parametrów.
- Strona 2: Wykaz części montażowych i wymiary urządzenia.
- Strona 3: Rysunek techniczny przyłączy wody i zasilania.
- Strona 4: Procedura montażu krok po kroku (1-10).
- Strona 5: Podłączenie elektryczne i ostrzeżenie o stałym zasilaniu.
Zgodność modelu
- Wymaga pilota SLD 04 do zaawansowanej konfiguracji parametrów.
- Kompatybilne z zasilaczami serii SLZ 01/04/06.
