SLUN 04E Stainless Steel Wall Hung Sink
Stainless steel wall hung sink with integrated electronics and 24 V DC power supply, designed for hygienic and efficient use in public facilities.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
SLUN 04E to wysokiej jakości umywalka ścienna wykonana ze stali nierdzewnej, wyposażona w zintegrowaną elektronikę sterującą zasilaną napięciem 24 V DC. Produkt został zaprojektowany z myślą o trwałości i higienie w miejscach publicznych. Zintegrowany czujnik zapewnia bezdotykową obsługę, co znacząco podnosi standardy higieniczne.
Uruchomienie i obsługa
Umywalka wymaga stałego zasilania 24 V DC. Ważne jest, aby nie podłączać zasilacza za wyłącznikiem oświetlenia, ponieważ urządzenie musi być stale pod napięciem dla poprawnego działania. Standardowa funkcja obejmuje automatyczne zatrzymanie wody po 5 minutach ciągłego przepływu. Użytkownik może korzystać z trybu START/STOP, który pozwala na ręczne uruchomienie i zatrzymanie strumienia wody.
Bezpieczeństwo i konserwacja
Przed przystąpieniem do instalacji należy bezwzględnie zapoznać się z dołączonymi instrukcjami bezpieczeństwa. Regularna konserwacja jest kluczowa dla długotrwałego działania urządzenia. Zaleca się okresowe czyszczenie perlatora oraz sprawdzanie drożności sitka (wymiar oczka ≤ 90 µm). W przypadku konieczności wymiany perlatora, należy postępować zgodnie z instrukcją demontażu, aby nie uszkodzić elementów armatury.
Dane techniczne i instalacja

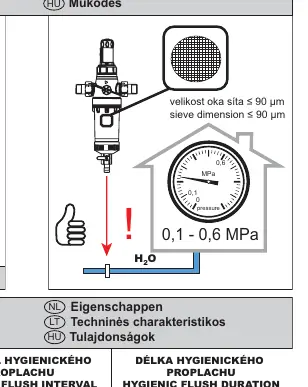

Urządzenie wymaga ciśnienia wody w zakresie 0,1 - 0,6 MPa. Instalacja powinna być przeprowadzona zgodnie z załączonym schematem technicznym, uwzględniając odpowiednie wysokości montażu (zalecana wysokość górnej krawędzi umywalki to 850 mm nad ziemią). Wszystkie połączenia hydrauliczne muszą być szczelne, a przewody elektryczne zabezpieczone zgodnie z normami dla urządzeń 24 V DC.
Utylizacja
Producent wypełnia swoje obowiązki w ramach systemu zbiorowego odbioru zużytego sprzętu zgodnie z obowiązującymi przepisami. Po zakończeniu eksploatacji produktu, opakowanie oraz samą umywalkę należy utylizować zgodnie z lokalnymi przepisami dotyczącymi gospodarki odpadami i ochrony środowiska.
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Brak przepływu wody
Sprawdź zasilanie 24 V DC, upewnij się, że zawory odcinające są otwarte oraz sprawdź czystość sitka.
Woda nie zatrzymuje się automatycznie
Sprawdź, czy czujnik nie jest zasłonięty lub zabrudzony; w razie potrzeby wyczyść powierzchnię sensora.
Przed użyciem
- Upewnij się, że zasilanie 24 V DC jest stabilne i nie jest podłączone do wyłącznika światła.
- Sprawdź, czy ciśnienie wody mieści się w zakresie 0,1 - 0,6 MPa.
- Zweryfikuj poprawność podłączenia przewodów ciepłej i zimnej wody.
- Upewnij się, że wszystkie połączenia hydrauliczne są szczelne.
- Sprawdź, czy perlator jest poprawnie zamontowany.
Parametry w praktyce
- Ciśnienie wody
- Wymagane ciśnienie robocze w instalacji: 0,1 - 0,6 MPa.
- Automatyczny stop
- Zabezpieczenie wyłączające wodę po 5 minutach ciągłego przepływu.
Ilustracje i schematy

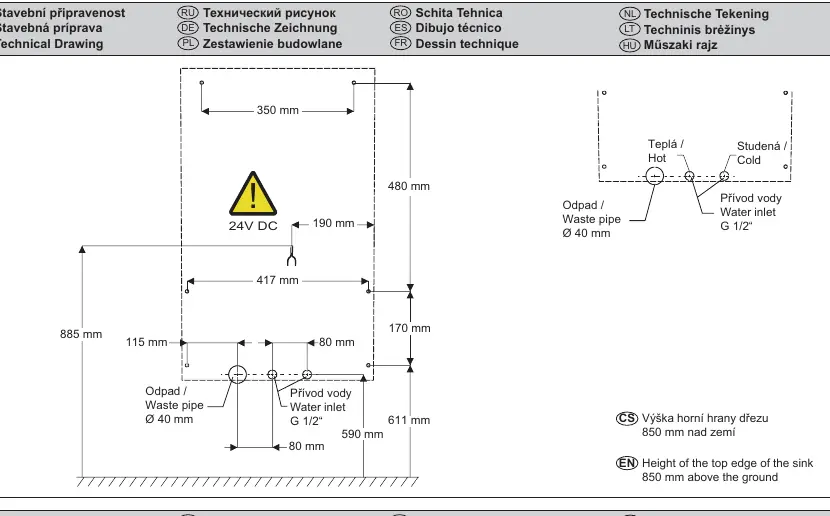

- Schemat montażowy pokazuje rozmieszczenie przyłączy wody (G 1/2") oraz odpływu (Ø 40 mm).
- Rysunki techniczne ilustrują proces montażu krok po kroku, od wiercenia otworów po podłączenie elektroniki.
- Schemat wymiany perlatora wskazuje na konieczność użycia odpowiedniego narzędzia do odkręcenia końcówki wylewki.
Zgodność modelu
- Zalecane akcesoria: perlatory oszczędnościowe SLA 56A/B.
- Wymagane zasilacze serii SLZ 01 lub SLZ 04 w zależności od liczby podłączonych umywalek.
