Instrukcja obsługi łuparki do drewna Scheppach Compact 10t
Szybki przewodnik po instrukcji obsługi łuparki do drewna Scheppach Compact 10t. Zawiera informacje o montażu, bezpiecznej obsłudze, konserwacji i rozwiązywaniu problemów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Ta instrukcja obsługi dotyczy łuparki do drewna Scheppach Compact 10t. Dokument zawiera kluczowe informacje dotyczące bezpiecznego montażu, obsługi, konserwacji oraz rozwiązywania problemów technicznych. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z pełną treścią instrukcji.
Opis urządzenia
Łuparka składa się z wielu elementów, w tym: kolumny łuparki (1), klina rozdzielnika (4), ramion sterujących (6), podnośnika pni (9), stołu obrotowego (14) oraz silnika (21). Pełna lista części znajduje się w sekcji opisowej instrukcji.
Montaż
Ze względu na dużą wagę urządzenia, zaleca się montaż przez co najmniej dwie osoby. Główne etapy montażu obejmują:
- Montaż kół transportowych (11) na osi (F).
- Montaż ramion sterujących (6) z użyciem sworzni (26) i zawleczek (28).
- Montaż łap mocujących (18) na kolumnie.
- Montaż pałąka ochronnego (15) i podpór (12).
- Montaż podnośnika pni (9) i haka łańcuchowego (2).
- Montaż dźwigni transportowej (7).
Obsługa
Łuparka jest przeznaczona wyłącznie do pracy w pionie. Przed każdym użyciem należy sprawdzić poziom oleju i odpowietrzyć zbiornik hydrauliczny. Obsługa odbywa się za pomocą dwóch dźwigni sterujących (16). W przypadku zablokowania drewna, należy użyć stołu obrotowego lub ostrożnie wycofać klin.
Konserwacja i czyszczenie
Regularna konserwacja jest niezbędna dla długiej żywotności urządzenia:
- Smarowanie kolumny łuparki (1) co 5 godzin pracy.
- Regularna kontrola poziomu oleju hydraulicznego.
- Wymiana oleju hydraulicznego po pierwszych 50 godzinach pracy, a następnie co 500 godzin.
- Czyszczenie urządzenia po każdym użyciu za pomocą wilgotnej szmatki.
Rozwiązywanie problemów
W przypadku problemów, takich jak wolne działanie kolumny, brak rozłupywania drewna czy wycieki oleju, należy sprawdzić poziom oleju, dokręcenie śrub oraz ustawienie śruby odpowietrzającej. Szczegółowe rozwiązania znajdują się w tabeli rozwiązywania problemów w instrukcji.
Dane techniczne
Urządzenie oferuje siłę rozłupywania do 10 ton. Obsługuje drewno o długości od 75 cm do 107 cm oraz średnicy od 8 cm do 38 cm.
Praktyczna pomoc
Typowe problemy
Silnik pracuje, ale kolumna nie podnosi się
Sprawdź kierunek obrotów silnika (faza). W razie potrzeby zmień kierunek za pomocą fazownika w przyłączu.
Kolumna przesuwa się powoli
Sprawdź poziom oleju, dokręć śruby dźwigni sterującej, poluzuj śrubę odpowietrzającą o dwa obroty.
Drewno nie jest rozłupywane
Sprawdź ułożenie drewna, naostrz klin rozdzielnika.
Wyciek oleju
Zlokalizuj wyciek, dokręć śruby, skontaktuj się z serwisem.
Przed użyciem
- Sprawdź przewody zasilające pod kątem uszkodzeń
- Sprawdź urządzenie pod kątem uszkodzeń
- Sprawdź dokręcenie wszystkich śrub
- Sprawdź szczelność układu hydraulicznego
- Sprawdź poziom oleju
- Sprawdź działanie włącznika/wyłącznika
Parametry w praktyce
- Siła rozłupywania
- Maksymalna siła nacisku (10 ton).
- Długość drewna
- Zakres długości łupanego drewna (75-107 cm).
- Średnica drewna
- Zakres średnicy łupanego drewna (8-38 cm).
Ilustracje i schematy

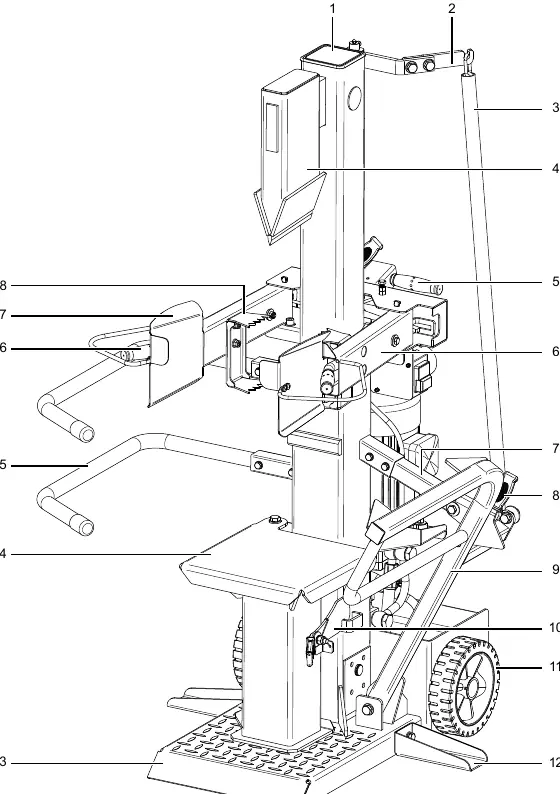

- Rysunek 1: Ogólny widok urządzenia z numeracją części.
- Rysunek 3: Wykaz elementów zestawu.
- Rysunek 12: Kontrola poziomu oleju i odpowietrzanie.
Zgodność modelu
- Tylko do pracy w pionie.
- Tylko do drewna łupanego wzdłuż włókien.
