Instrukcja obsługi łuparki do drewna Scheppach Compact 8t i 10t
Szybki przewodnik po instrukcji obsługi łuparki do drewna Scheppach Compact 8t i 10t. Dowiedz się, jak bezpiecznie montować, obsługiwać i konserwować urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Łuparka hydrauliczna Scheppach Compact 8t i 10t jest przeznaczona wyłącznie do rozłupywania drewna opałowego zgodnie z kierunkiem włókien. Urządzenie wymaga montażu przed pierwszym użyciem i musi być ustawione na stabilnym, równym podłożu. Przed rozpoczęciem pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z obsługą oburęczną.
Opis urządzenia
Główne elementy łuparki obejmują: klin rozłupujący, kolumnę, stół, ramiona sterujące, silnik oraz w modelu 10t podnośnik pni. Urządzenie jest zasilane silnikiem elektrycznym (wersje 230V lub 400V).
Montaż
Urządzenie dostarczane jest w stanie częściowo zdemontowanym. Należy zamontować:
- Koła jezdne na osi.
- Ramiona sterujące z mechanizmem sterowania.
- Podpory podstawy.
- Osłony ochronne.
- Hak łańcucha oraz podnośnik pni (tylko w modelu 10t).
Obsługa
Łuparka wymaga obsługi oburęcznej. Należy umieścić drewno na płycie podstawy, przytrzymać je za pomocą chwytaków na ramionach sterujących i nacisnąć dźwignie sterujące. Po wbiciu klina w drewno, należy zwolnić chwytaki, aby uniknąć ich uszkodzenia.
Konserwacja i czyszczenie
Regularnie sprawdzaj poziom oleju hydraulicznego (przy wsuniętym klinie). Smaruj prowadnice klina oraz szyny smarem lub olejem w sprayu. Po każdym użyciu dokładnie wyczyść urządzenie z trocin i kory.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem pompy, sprawdź zasilanie lub zresetuj termowyłącznik silnika. Jeśli kolumna nie schodzi, sprawdź poziom oleju lub wyczyść szyny prowadzące.
Praktyczna pomoc
Typowe problemy
Pompa hydrauliczna nie startuje
Sprawdź zasilanie elektryczne. Jeśli silnik jest gorący, zresetuj termowyłącznik wewnątrz obudowy silnika.
Kolumna nie przesuwa się w dół
Sprawdź poziom oleju hydraulicznego i uzupełnij go. Sprawdź, czy dźwignie sterujące są poprawnie podłączone. Wyczyść szyny prowadzące z zanieczyszczeń.
Silnik 230V nie startuje
Przy niskich temperaturach prąd rozruchowy jest zbyt wysoki. Upewnij się, że temperatura otoczenia wynosi 5-10°C i użyj bezpiecznika 16A.
Przed użyciem
- Sprawdź przewody zasilające pod kątem uszkodzeń (pęknięcia, przecięcia)
- Sprawdź, czy wszystkie śruby są mocno dokręcone
- Sprawdź poziom oleju hydraulicznego
- Sprawdź szczelność układu hydraulicznego
- Upewnij się, że urządzenie jest w pełni zmontowane
Ilustracje i schematy

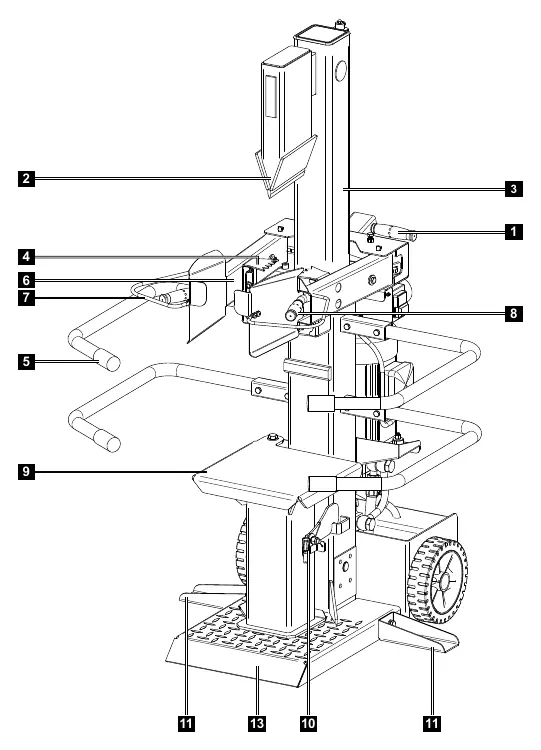

- Fig. 1: Ogólny schemat budowy urządzenia

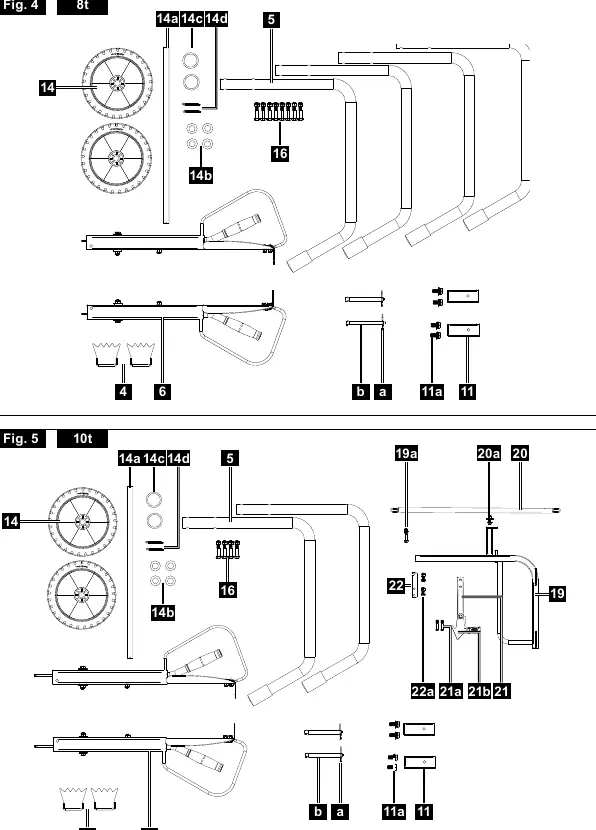

- Fig. 4/5: Schemat montażu kół i ramion
- Fig. 12: Regulacja ogranicznika skoku dla krótkiego drewna

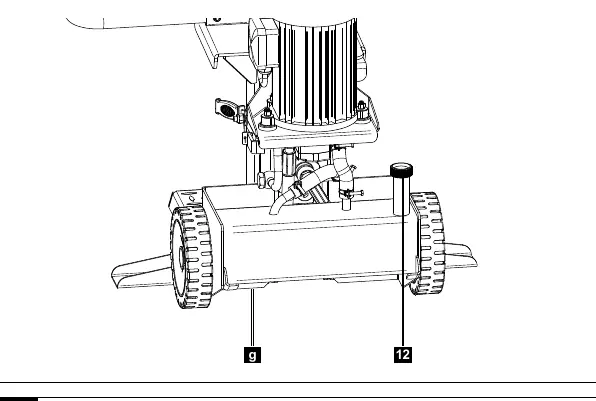

- Fig. 13: Punkt serwisowy oleju i odpowietrznik
Zgodność modelu
- Compact 8t: Max długość drewna 107 cm, średnica 8-30 cm
- Compact 10t: Max długość drewna 107 cm, średnica 8-32 cm
