Instrukcja obsługi łuparki klinowej Scheppach Compact 15t
Szybki przewodnik po instrukcji obsługi łuparki klinowej Scheppach Compact 15t. Dowiedz się, jak bezpiecznie montować, obsługiwać i konserwować urządzenie, oraz jak rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji

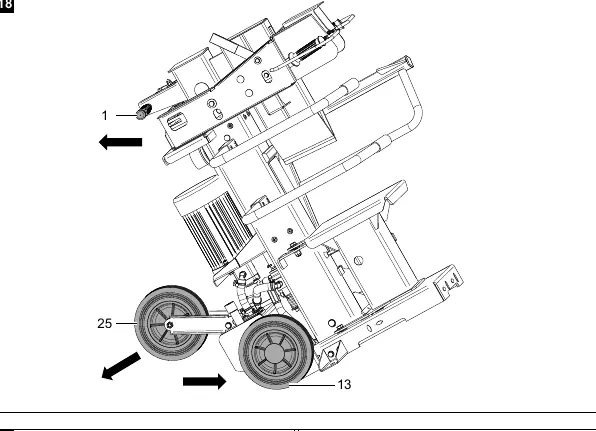

Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Ta instrukcja dotyczy łuparki klinowej do drewna Scheppach Compact 15t. Urządzenie służy wyłącznie do łupania drewna opałowego wzdłuż włókien. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa i instrukcją montażu.
Opis urządzenia
Główne elementy urządzenia to: transportgriff (1), kolumna łuparki (2), klin rozdzielnik (3), podnośnik pni (7), stół obrotowy (8), silnik (17) oraz zbiornik oleju hydraulicznego (14).
Montaż
Ze względu na dużą wagę urządzenia zaleca się montaż przez co najmniej dwie osoby. Do montażu wymagane są klucze płaskie/nasadowe (13, 16, 19, 24 mm), młotek z miękkim obuchem, klucz imbusowy 8 mm oraz smar lub olej w sprayu.
Pierwsze uruchomienie
Przed użyciem należy sprawdzić poziom oleju, odpowietrzyć zbiornik hydrauliczny i nasmarować kolumnę łuparki. Upewnij się, że urządzenie stoi na płaskim i stabilnym podłożu.
Obsługa
Urządzenie obsługuje się za pomocą dwóch dźwigni sterujących. Należy upewnić się, że drewno jest ułożone prosto i nie zawiera ciał obcych (gwoździ, drutów). Podczas pracy należy nosić odpowiednią odzież ochronną.
Konserwacja
Regularnie sprawdzać poziom oleju, smarować kolumnę łuparki co 5 godzin pracy, wymieniać olej hydrauliczny po 50 godzinach, a następnie co 500 godzin.
Rozwiązywanie problemów
W przypadku problemów (np. silnik przerywa pracę, łuparka nie łupie) należy sprawdzić zasilanie, poziom oleju i stan klina rozdzielnika.
Praktyczna pomoc
Typowe problemy
Silnik przerywa pracę
Zadziałało zabezpieczenie przed przepięciem. Skontaktuj się z elektrykiem.
Drewno nie jest łupane
Sprawdź, czy drewno jest poprawnie ułożone, czy klin jest ostry lub czy nie ma wycieku oleju.
Kolumna łuparki wibruje/hałasuje
Brak oleju lub powietrze w układzie hydraulicznym. Sprawdź poziom oleju i uzupełnij go.
Wyciek oleju
Sprawdź dokręcenie śruby spustowej oleju (33) oraz stan uszczelek.
Przed użyciem
- Sprawdź przewody zasilające pod kątem uszkodzeń
- Sprawdź urządzenie pod kątem uszkodzeń
- Sprawdź, czy wszystkie śruby są dokręcone
- Sprawdź układ hydrauliczny pod kątem wycieków
- Sprawdź poziom oleju
- Sprawdź działanie wyłącznika
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Maks. siła łupania
- 15 ton
- Długość drewna
- 75 - 107 cm
- Średnica drewna
- 12 - 45 cm
Ilustracje i schematy

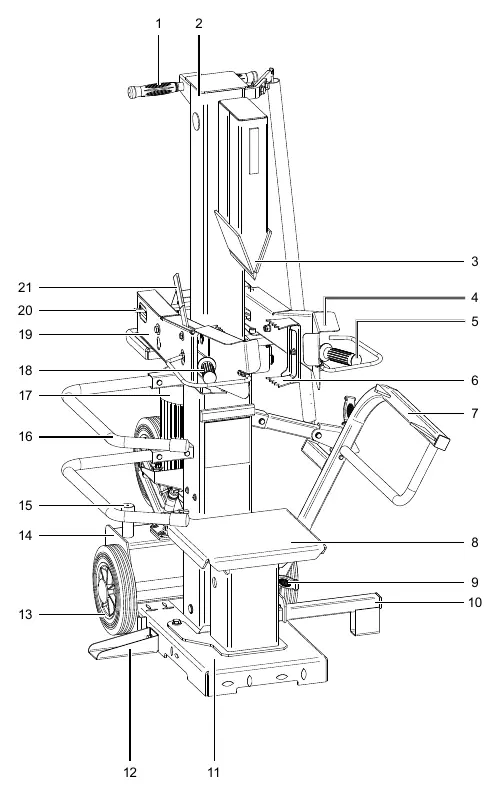

- Rysunek 1: Ogólny schemat budowy urządzenia z numeracją części
- Rysunek 3, 4: Wykaz elementów zestawu
- Rysunek 12: Kontrola poziomu oleju i odpowietrzanie
Zgodność modelu
- Tylko do użytku na zewnątrz
- Tylko do pracy w pionie
- Maksymalna wysokość pracy 1000 m n.p.m.
