Instrukcja obsługi akumulatorowej pilarki tarczowej Sealey 10.8V Ø85MM
Szybki przewodnik po obsłudze akumulatorowej pilarki tarczowej Sealey CP108VCSBO. Dowiedz się, jak bezpiecznie ustawiać głębokość i kąt cięcia, wymieniać akumulator oraz dbać o konserwację urządzenia.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej obsługi akumulatorowej pilarki tarczowej Sealey CP108VCSBO. Urządzenie jest dostarczane jako samo narzędzie (body only) i wymaga kompatybilnego akumulatora 10.8V (2Ah lub 4Ah) oraz ładowarki, które są sprzedawane oddzielnie. Przed przystąpieniem do pracy należy upewnić się, że osłona tarczy jest na swoim miejscu, a akumulator jest prawidłowo zamocowany.
Obsługa i ustawienia
Pilarka umożliwia precyzyjne dostosowanie parametrów cięcia:
- Ustawienie głębokości cięcia: Poluzuj blokadę głębokości (Cut Depth Lock), ustaw tarczę zgodnie ze skalą na wsporniku i mocno dokręć blokadę przed użyciem.
- Ustawienie kąta cięcia: Poluzuj blokadę kąta (Bevel Lock), ustaw żądany kąt na skali płyty podstawy i dokręć blokadę.
- Wskaźnik naładowania: Naciśnij spust, aby sprawdzić stan akumulatora za pomocą diod LED.
Procedury cięcia i bezpieczeństwo
Podczas pracy należy przestrzegać następujących zasad:
- Zawsze zabezpieczaj obrabiany materiał za pomocą zacisków lub imadła.
- Nigdy nie włączaj pilarki, gdy tarcza dotyka materiału.
- Trzymaj narzędzie oburącz za izolowane powierzchnie chwytne.
- Unikaj kontaktu z tarczą podczas pracy i nie sięgaj pod obrabiany przedmiot.
- W przypadku zablokowania tarczy, natychmiast zwolnij spust i poczekaj, aż tarcza całkowicie się zatrzyma.
Konserwacja i przechowywanie
Urządzenie nie wymaga specjalnej konserwacji wewnętrznej, gdyż jest fabrycznie nasmarowane. Aby zapewnić długą żywotność:
- Przed każdą konserwacją lub regulacją wyjmij akumulator.
- Usuwaj pył za pomocą miękkiej szczotki.
- Nie używaj rozpuszczalników ani sprężonego powietrza do czyszczenia.
- Przechowuj narzędzie w suchym miejscu, niedostępnym dla dzieci.
- Ładuj akumulator co 4 miesiące, nawet jeśli narzędzie nie jest używane.
Dane techniczne
- Średnica tarczy: 85 mm
- Głębokość cięcia przy 90°: 26 mm
- Głębokość cięcia przy 45°: 17 mm
- Prędkość bez obciążenia: 1450 obr./min
- Poziom hałasu: 88/80 dB(A)
Kontakt serwisowy: Jack Sealey Ltd, Kempson Way, Suffolk Business Park, Bury St Edmunds, Suffolk, IP32 7AR, UK. E-mail: [email protected]. Strona internetowa: www.sealey.co.uk.
Oficjalne zasoby z instrukcji
Informacje o producencie
Sealey
Praktyczna pomoc
Typowe problemy
Tarcza blokuje się w materiale
Zwolnij spust, poczekaj na całkowite zatrzymanie tarczy, sprawdź przyczynę zablokowania i upewnij się, że materiał jest stabilnie podparty.
Spadek wydajności narzędzia
Sprawdź stan naładowania akumulatora za pomocą diod LED i naładuj go w razie potrzeby.
Ryzyko odrzutu (kickback)
Utrzymuj pewny chwyt oburącz, nie ustawiaj ciała w linii cięcia i upewnij się, że blokady głębokości oraz kąta są mocno dokręcone.
Przed użyciem
- Sprawdź, czy osłona tarczy porusza się swobodnie i zamyka natychmiast.
- Upewnij się, że tarcza nie jest pęknięta ani uszkodzona.
- Sprawdź, czy śruba mocująca tarczę (Spindle Clamp Screw) jest dokręcona.
- Upewnij się, że akumulator jest w pełni naładowany.
- Zabezpiecz obrabiany materiał zaciskami.
Parametry w praktyce
- Głębokość cięcia 90°/45°
- Maksymalna grubość materiału, jaką pilarka może przeciąć pod danym kątem (26mm dla 90°, 17mm dla 45°).
- Prędkość bez obciążenia 1450 obr./min
- Maksymalna prędkość obrotowa tarczy bez kontaktu z materiałem.
- Wibracje 3.368 m/s²
- Wartość emisji drgań; należy ograniczać czas pracy, aby uniknąć zespołu wibracyjnego ręka-ramię.
Ilustracje i schematy

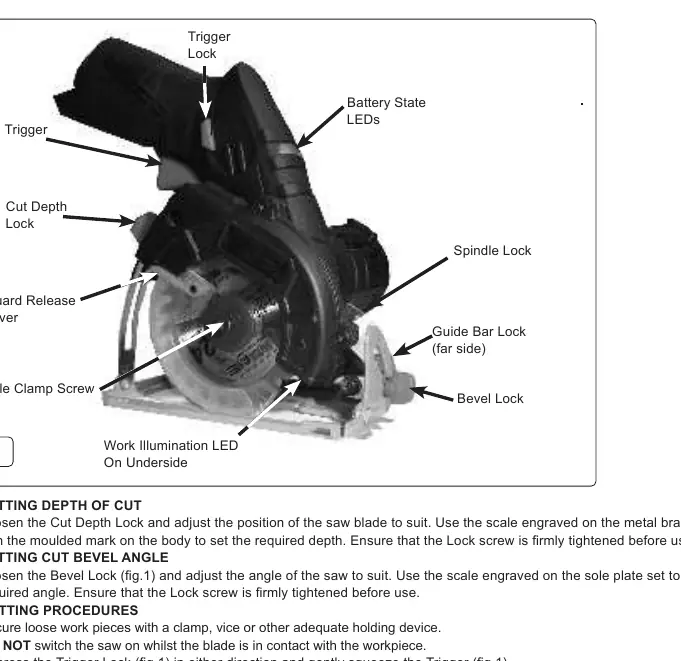

- Rysunek fig.1 przedstawia rozmieszczenie elementów sterujących: spust, blokadę spustu, blokadę głębokości, blokadę kąta, dźwignię zwalniania osłony oraz diody stanu akumulatora.
Zgodność modelu
- Wymaga akumulatora 10.8V 2Ah lub 4Ah (brak w zestawie).
- Wymaga ładowarki sieciowej CP108VMC (brak w zestawie).
