Instrukcja obsługi ściągacza pompy paliwa Sealey VSE6541.V3
Praktyczny przewodnik po użyciu ściągacza pompy paliwa Sealey VSE6541.V3 do silników Ford 2.0D EcoBlue. Dowiedz się, jak bezpiecznie zdemontować i zamontować pompę wysokiego ciśnienia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Narzędzie Sealey VSE6541.V3 służy do demontażu i montażu pompy wysokiego ciśnienia w silnikach Ford 2.0D EcoBlue, pozwalając na wyjęcie pompy bez konieczności ponownej regulacji rozrządu. str. 1, 2
Najważniejsze czynności
- Demontaż pompy: Użyj płyty VSE6541.01 i śruby dociskowej VSE6541.05. str. 2
- Montaż pompy: Użyj śruby instalacyjnej VSE6541.07. str. 2
Problemy i rozwiązania
Trudności z obsługą śruby dociskowej
Wyczyść i nasmaruj gwinty śruby dociskowej wysokiej jakości smarem.
str. 2Konserwacja i reset
- Utrzymuj gwinty śruby dociskowej w czystości i smaruj je wysokiej jakości smarem. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| VSE6541.V3-01 | Fuel Pump Removal/Installation Plate | Płyta montażowa | str. 1 |
| VSE6541.V3-05 | Forcing Screw | Śruba dociskowa | str. 1 |
Gdzie szukać w PDF
- Strona 1: Bezpieczeństwo, zawartość i zastosowanie str. 1
- Strona 2: Procedury obsługi str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Narzędzie Sealey VSE6541.V3 jest przeznaczone do demontażu i montażu pompy wysokiego ciśnienia w silnikach Ford 2.0D EcoBlue. Kluczową zaletą narzędzia jest możliwość zachowania ustawionego czasu (timing) koła zębatego pompy podczas jej wyjmowania, co eliminuje konieczność ponownej regulacji rozrządu.
- Bezpieczeństwo: Zawsze używaj okularów ochronnych. Podczas pracy przy rozrządzie upewnij się, że silnik nie zostanie przypadkowo obrócony.
- Konserwacja: Gwinty śruby dociskowej (forcing screw) muszą być zawsze czyste i nasmarowane wysokiej jakości smarem.
- Ostrzeżenie: Nieprawidłowe ustawienie rozrządu może doprowadzić do kontaktu zaworów z tłokami, co spowoduje uszkodzenie silnika.

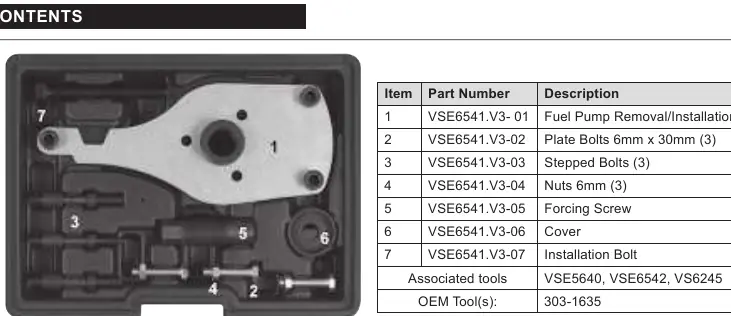

Zawartość zestawu
- Płyta do demontażu/montażu pompy (VSE6541.01)
- Śruby płyty 6mm x 30mm (3 szt.)
- Śruby stopniowane (3 szt.)
- Nakrętki 6mm (3 szt.)
- Śruba dociskowa (Forcing Screw)
- Pokrywa (Cover)
- Śruba instalacyjna (Installation Bolt)
Zastosowanie
Narzędzie jest kompatybilne z silnikami Ford 2.0D EcoBlue w następujących modelach:
- Ford Edge (2020-2021)
- Ford Ranger (2019-2025)
- Ford Transit (2017-2024)
- Ford Tourneo Custom (2016-2023)
- Ford Transit Custom (2016-2023)
Demontaż pompy
- Zdejmij pokrywę inspekcyjną z pokrywy rozrządu i wykręć śrubę mocującą z koła zębatego pompy wtryskowej.
- Wkręć krótszy koniec śrub stopniowanych (VSE6541.03) w koło zębate pompy.
- Zamontuj płytę (VSE6541.01) i zabezpiecz ją do bloku silnika za pomocą dostarczonych śrub, a następnie przymocuj płytę do śrub stopniowanych za pomocą nakrętek.
- Odłącz połączenia pompy wysokiego ciśnienia.
- Włóż nasmarowaną śrubę dociskową (VSE6541.05) w płytę i obracaj zgodnie z ruchem wskazówek zegara, aby wypchnąć pompę z koła zębatego.
Montaż pompy
- Wyjmij śrubę dociskową i umieść pompę wysokiego ciśnienia w odpowiedniej pozycji.
- Przełóż śrubę instalacyjną (VSE6541.07) przez pokrywę (VSE6541.06) i płytę, a następnie wkręć ją w pompę wysokiego ciśnienia.
- Nałóż niewielką ilość wysokiej jakości smaru na zewnętrzną powierzchnię pokrywy (VSE6541.06).
- Obracaj śrubę instalacyjną zgodnie z ruchem wskazówek zegara, aby wciągnąć pompę z powrotem w koło zębate i na miejsce.
Informacje o producencie
Sealey
Praktyczna pomoc
Typowe problemy
Trudności z wyjęciem pompy
Upewnij się, że gwinty śruby dociskowej są czyste i obficie nasmarowane wysokiej jakości smarem.
Ryzyko uszkodzenia silnika
Podczas ustawiania rozrządu zawsze blokuj silnik przed możliwością obrotu. Użyj ostrzeżenia lub blokady silnika.
Przed użyciem
- Sprawdź, czy narzędzia nie są uszkodzone przed użyciem.
- Załóż okulary ochronne i odpowiednią odzież roboczą.
- Upewnij się, że pojazd podniesiony na podnośniku jest zabezpieczony kobyłkami (axle stands).
- Przygotuj wysokiej jakości smar do konserwacji gwintów śruby dociskowej.
Parametry w praktyce
- OEM Tool 303-1635
- Oznaczenie narzędzia producenta pojazdu (Ford), z którym zestaw jest kompatybilny.
Ilustracje i schematy

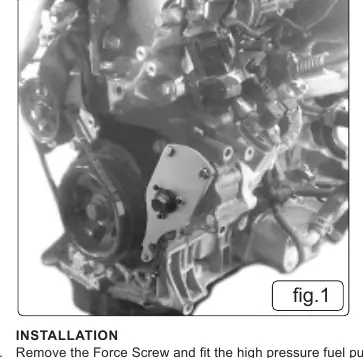

- Rysunek 1: Ilustruje proces demontażu pompy przy użyciu płyty i śruby dociskowej.

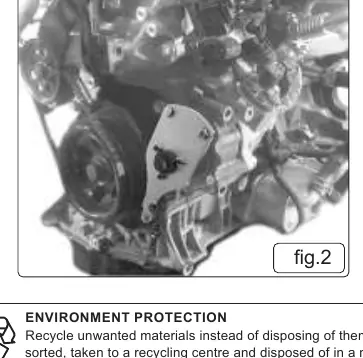

- Rysunek 2: Ilustruje proces montażu pompy przy użyciu śruby instalacyjnej.
Zgodność modelu
- Obsługuje silniki Ford 2.0D EcoBlue.
- Modele: Edge, Ranger, Transit, Tourneo Custom, Transit Custom.
